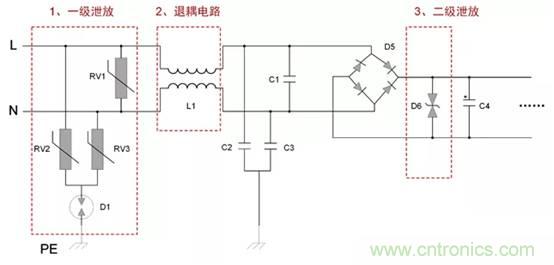

第一級共模防護采用壓敏電阻+氣體放電管，差模采用壓敏電阻。氣體放電管不能直接用在交流電源防護口（尤其是220V輸入）。首先，因為其為開關型防護器件，動作時電壓很低，會影響係統的供電；其次，氣體放電管存在續流的問題

，動作後，隻需要很低的電壓就能保證其導通，存在安全風險；對於220V係統而言，第一級共模濾波不推薦單獨使用壓敏電阻。首先，因為壓敏電阻存在老化問題，多次泄放之後性能會下降；其次壓敏電阻的失效模式為短路失效，失效後存在安全風險；最後，壓敏電阻具有較大的寄生電容，在220V的係統中存在一定的漏電流；

退耦電路采用共模電感，因為220V開關電源的EMI噪聲比較嚴重，共模電感除了退耦作用外
，還可以濾除EMI噪聲。對於220V係統的浪湧防護來說
，不推薦使用電阻和PPTC代替共模電感，因為一般1206電阻的最高額定電壓為200V，最高過負荷電壓為400V；大部分的PPTC的耐壓為60V以下；而220V交流電源的峰值為311V
，電壓的降額不夠。而且電阻和PPTC的EMI抑製效果會很差，所以推薦使用共模電感；C1為X電容
，C2、C3為Y電容。該電容對浪湧的泄放很有限，主要是用於EMI的處理。



第二級共模防護采用TVS管，放置在整流橋的後麵。



如果防護要求不高，可直接采用第一級防護或者第二級防護。如果隻有一級防護係統
，那麼保險絲或者PPTC須放置在最前端。同時
，對於低壓交流係統，安規部分的X、Y電容也可以去掉。



直流電源

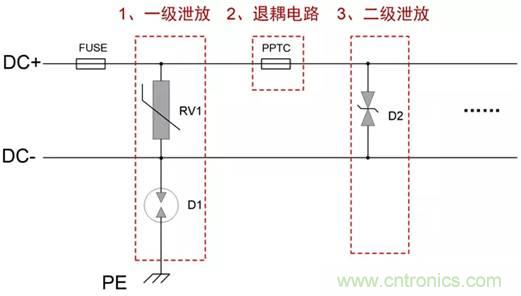

電源負極的第一級共模防護推薦采用氣體放電管
，因為負極的電壓為0，所suo以yi不bu存cun在zai續xu流liu和he測ce試shi時shi影ying響xiang係xi統tong供gong電dian的de情qing況kuang，差cha模mo采cai用yong壓ya敏min電dian阻zu。正zheng極ji的de共gong模mo防fang護hu通tong過guo差cha模mo的de壓ya敏min電dian阻zu和he負fu極ji的de氣qi體ti放fang電dian管guan實shi現xian，可ke以yi節jie省sheng成cheng本ben和he板ban麵mian積ji。

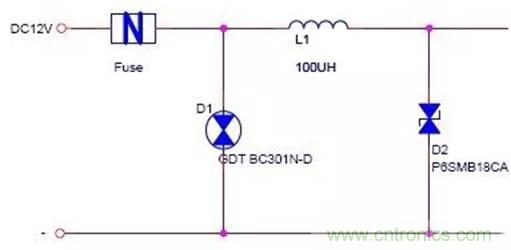

退耦電路和第二級防護的設計可以與交流電源的情況一樣采用共模電感，也可以直接采用PPTC或者電感/電阻。電阻一般推薦4.7Ω以上，最好不超過10Ω，電阻上有壓降
，存在消耗功率和發熱的情況。





如果防護要求不高，可直接采用第一級防護或者第二級防護。如果隻有一級防護係統，那麼保險絲或者PPTC須放置在最前端；如果係統沒有大地，則不用做共模防護。
