產品特性：

• 自動調速功能
• 低噪音、高效能
• 高可靠性
• 堵轉保護、自動重啟

應用範圍：

• 廣泛應用於電腦的CPU、顯卡、機箱等冷卻風扇的驅動

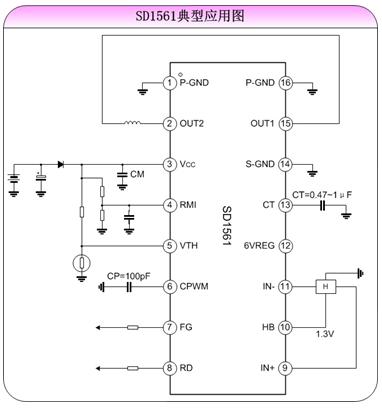

士蘭微電子近期推出了全橋驅動單相無刷風扇驅動電路—SD1561
，該電路集成了堵轉保護
，自動重啟
，轉速檢測（FG），鎖定檢測（RD）和6V穩壓輸出等模塊；並可以根據外部熱敏電阻感應環境溫度實現自動調速功能
，具有低噪音、高效能和高可靠性等特點
，可廣泛應用於電腦的CPU、顯卡
、機箱等冷卻風扇的驅動。

SD1561基於士蘭微電子自行研發的0.8微米全互補BCD工藝製造，工作電壓範圍為4.5V~16V，最大工作電流1A。電路內置了同步整流功能並采用了DMOS管驅動，具有極低導通電阻和較高驅動效率

，相同功率下，風扇的轉速可以比其他同類電路提高10%以上；高效率和低表麵溫度，使其更節能，更可靠。

該電路設置了PWM調速功能，一種方式可以根據溫度傳感器、熱敏電阻等測量到的被散熱設備的溫度及設定的溫度-轉速特性曲線來自行調節風扇轉速，另一種方式可以通過直接PWM輸shu入ru來lai調tiao速su。調tiao速su功gong能neng可ke以yi實shi現xian高gao效xiao能neng和he低di噪zao聲sheng的de平ping衡heng，既ji能neng有you效xiao地di保bao護hu被bei散san熱re設she備bei，又you能neng在zai溫wen度du較jiao低di時shi減jian少shao耗hao電dian和he噪zao音yin。在zai無wu熱re敏min電dian阻zu連lian接jie時shi

，電dian路lu可ke實shi現xian全quan速su運yun轉zhuan。同tong時shi電dian路lu內nei置zhi了le最zui小xiao限xian速su，風feng扇shan設she計ji時shi也ye可ke以yi根gen據ju實shi際ji的de需xu求qiu來lai自zi行xing設she定ding風feng扇shan的de最zui小xiao限xian速su。

同時，SD1561設置了鎖定檢測報警RD和轉速檢測FG這兩種監控方式。利用鎖定檢測報警
，可在風扇速度低於某個門限值時給出報警信號；轉速檢測輸出則可實現風扇速度的實時監控。

另外，SD1561內置風扇堵轉保護和自動重啟電路，當監測到轉子被鎖死一段時間T秒時，自動停止風扇運轉10T秒，然後再進行Tmiaozhongdezhongxinqidong
，zhezhongzhuangtaihuiyizhichixu
，zhidaofengshanpaichuguzhangbingzhengchangyunzhuan，zheyangdebaohumoshikeyifangzhifengshandianjiguoreshaohui，tigaolexitongdeanquanxing。butongdefengshanshejikeyitongguogaibianwaibudianrongdedaxiaolaishezhiT。

受益於電路高效能設計，SD1561可提供HTSSOP14和TSSOP16兩種封裝
，特別是體積小巧的TSSOP16封裝
，塑封體隻有HTSSOP14的3/4，集成度高，大幅節省了係統耗電並縮小了電路板體積，有利於產品向小型化發展，降低開發成本
，加快新品的開發上市。
