產品特性：

• 能量密度為45Wh/L
• 輸出功率密度1萬7000W/L
• 低溫特性出色
• 可選擇多種電解液
• 確保電子導電通路

應用範圍：

• 以在正極材料方麵的應用為代表

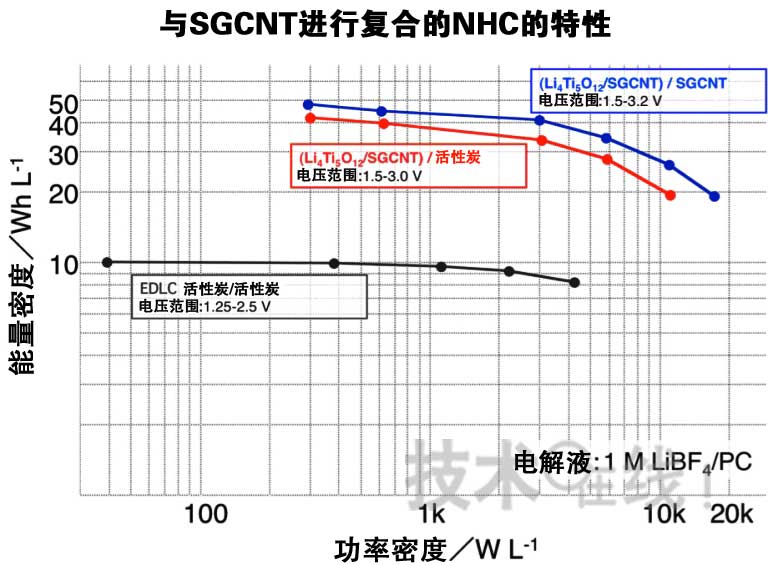

東京農工大學研究生院采用單層碳納米管與鈦酸鋰（Li4Ti5O12，LTO）複合材料作為負極，開發出了容量及高倍率下放電特性更高的鋰離子電容器（圖1）。電極麵積上的單位體積能量密度為45Wh/L，輸出功率密度為1萬7000W/L，與以往采用活性炭的雙電層電容器相比，分別可提高到約4.5倍和約3.8倍。此次的開發由東京農工大學大學院直井研究室與該大學研究生院“電容器技術講座”（日本Chemi-Con的讚助講座）承擔。


東京農工大學研究生院於2009年3月宣布，開發出了采用碳納米纖維（CNF）與LTO複合而成的負極的鋰離子電容器，與以往的采用活性炭的雙電層電容器相比
，實現了約3倍的能量密度。而且還表示
，將完善由日本Chemi-Con定於2011年春季樣品供貨采用該技術的鋰離子電容器的體製。

東京農工大學稱
，采用LTO的鋰離子電容器具有負極難以產生樹枝狀結晶（Dendrite）

、低溫特性出色
、以及可選擇多種電解液等優點。而且，由於在製造工序上無需攙雜（Dope）鋰離子，因此“可通過與以往雙電層電容器相同的工序進行製造”（日本Chemi-Con基礎研究中心功能性材料研究室室長玉光賢次）。

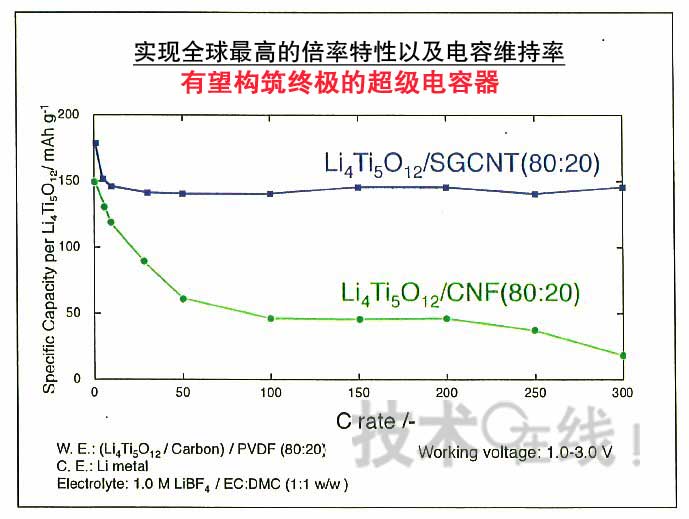

此次發布的鋰離子電容器的最大特點是，雖然采用含有率高達80～85％的LTO

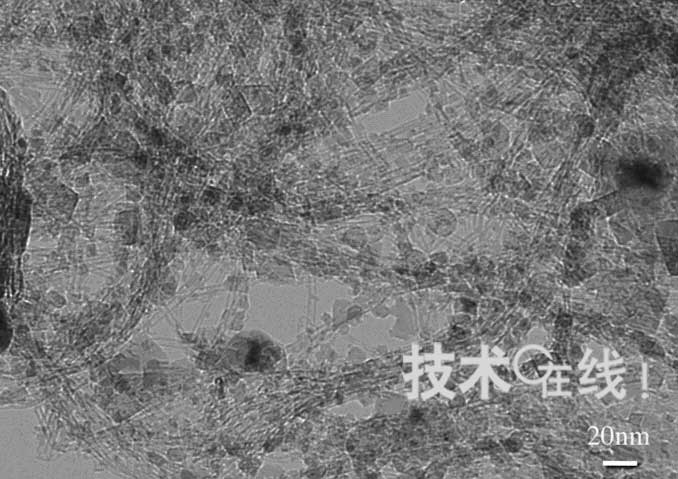

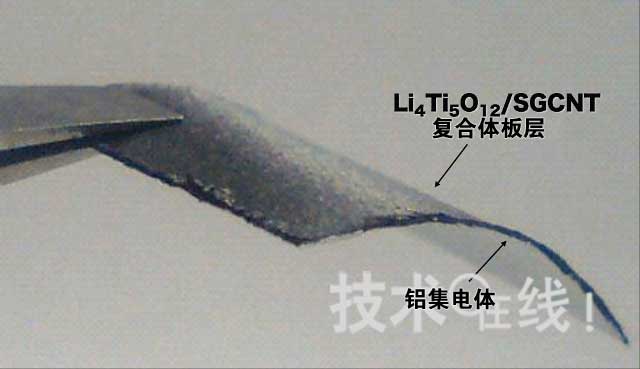

，仍確保了電子的導電通路。因此，“即使在300C的高倍率下放電，電容維持率仍相當高”（東京農工大學大學院教授直井勝彥）（圖2）。負極采用2004年通過NEDO項目“納米碳應用產品創製項目”開發出的“Super Growth法”單層碳納米管（SGCNT），取代了CNF。東京農工大學稱，如果采用該大學開辦的風險企業K & Double（音譯）開發的超離心處理技術來製作比表麵積較大的SGCNT以及LTO，則可將粒徑非常小、隻有1～10nm的LTO牢固地載置於SGCNT的外壁及內壁上（圖3）。而且，該大學還成功地製作出了不含導電助劑及粘結劑（Binder）的板層（Sheet）電極（圖4）。
由(you)於(yu)采(cai)用(yong)超(chao)離(li)心(xin)處(chu)理(li)技(ji)術(shu)可(ke)將(jiang)粒(li)徑(jing)非(fei)常(chang)小(xiao)的(de)金(jin)屬(shu)氧(yang)化(hua)物(wu)載(zai)置(zhi)於(yu)碳(tan)材(cai)料(liao)上(shang)，因(yin)此(ci)
，今(jin)後(hou)以(yi)在(zai)正(zheng)極(ji)材(cai)料(liao)方(fang)麵(mian)的(de)應(ying)用(yong)為(wei)代(dai)表(biao)
，直(zhi)井(jing)研(yan)究(jiu)室(shi)與(yu)日(ri)本(ben)Chemi-Con已將在電容器以及鋰離子充電電池的電極材料上的應用納入了視野。
