中心議題：

• 換個角度捕捉波形

解決方案：

• 跳出定勢思維
  、換角度思考
• 找到“飛鳥”的弱點

我們用觸發捕捉波形的時候一般都是考慮在要觀察的區域做文章
，但由於示波器的觸發功能並非如我們所願可以隨心所欲
，所以有時翻遍觸發菜單可能也抓不到想要的“飛鳥”，特別是在一些觸發功能較簡單的低端示波器上，但這時如果我們跳出定勢思維，換個角度考慮，“飛鳥”說不定可以很順利抓到。

有一次測試一通信信號時

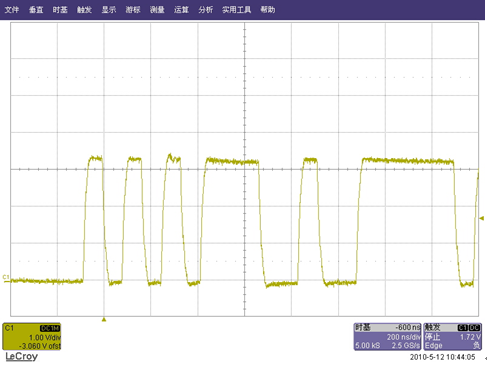

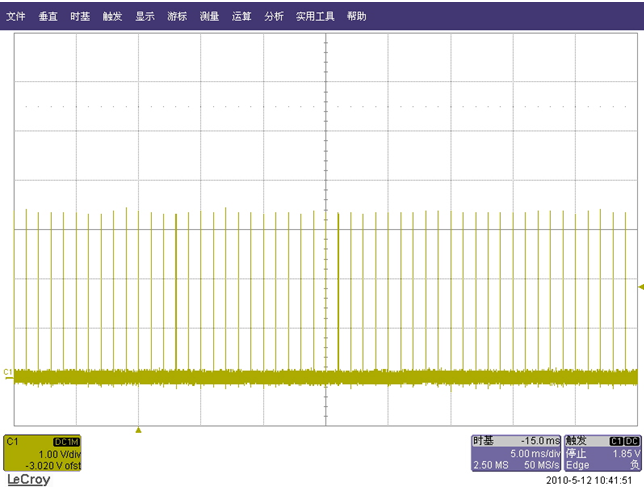

，正常的波形是： 在某些情況下通信數據量會加大，而且隨著數據量的加大

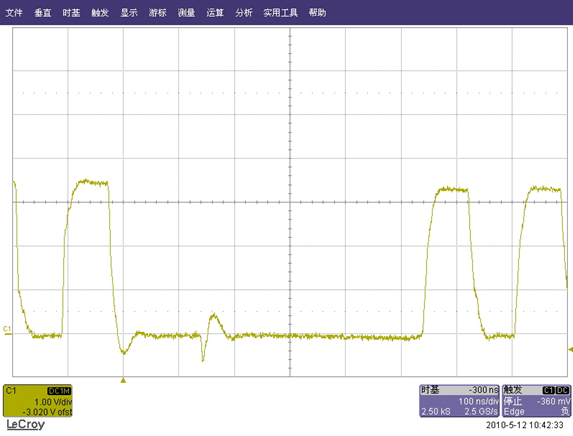

，會出現過衝，如下圖二

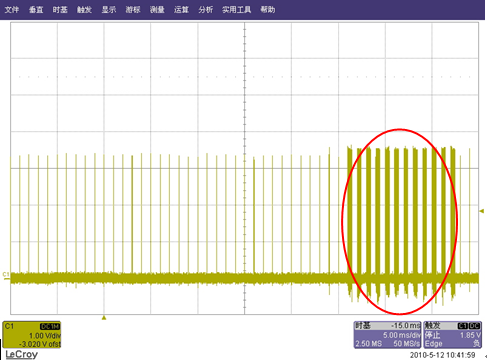

；這些突發增大的數據和過衝就是我們關心的“飛鳥”： 由(you)於(yu)這(zhe)些(xie)通(tong)信(xin)數(shu)據(ju)量(liang)的(de)加(jia)大(da)是(shi)突(tu)發(fa)出(chu)現(xian)的(de)，用(yong)手(shou)動(dong)抓(zhua)到(dao)的(de)突(tu)發(fa)數(shu)據(ju)量(liang)波(bo)形(xing)很(hen)難(nan)剛(gang)好(hao)在(zai)時(shi)基(ji)觸(chu)發(fa)點(dian)附(fu)近(jin)，這(zhe)樣(yang)波(bo)形(xing)放(fang)大(da)後(hou)我(wo)們(men)需(xu)要(yao)觀(guan)察(cha)的(de)區(qu)域(yu)可(ke)能(neng)會(hui)無(wu)法(fa)滾(gun)進(jin)屏(ping)幕(mu)裏(li)，即(ji)使(shi)能(neng)滾(gun)進(jin)屏(ping)幕(mu)裏(li)，放(fang)大(da)後(hou)的(de)波(bo)形(xing)也(ye)可(ke)能(neng)由(you)於(yu)時(shi)基(ji)、采樣等原因而失真的比較嚴重。而在一般情況下，我們都是考慮把觸發電平設置在如下圖“正統”的波形範圍裏，但這樣也就抓不到“飛鳥”了：
而且這個“飛鳥”和林中的“鳥”相比較很多特點差不多
，用什麼邊沿

、脈寬、邏輯等觸發還拿它沒辦法
；正一籌莫展之際，仔細觀察圖二，終於找到這個“飛鳥”的弱點，正常的波形沒過衝
，而數據量突發增大的波形有，不過它跟我們經常見到的出現在波形上方的過衝有點差別（而我們往往習慣於在0軸上方找觸發點、設置觸發電平），它出現在0軸的下麵


，正因為這點差點讓它“飛”走了，弱點找到就好辦了

，我們把觸發電平設置在0軸下麵的過衝上
，並按下normal或single的觸發模式
，“鳥兒”很容易就抓到了： 這篇文章談的雖然不是什麼高深的示波器觸發設置問題，但可以帶給我們一些啟發：有時遇到一些看似很難處理的問題時，不妨換個角度

、方式去考慮，可能會收到意想不到的效果，正應了那句――柳暗花明又一村。

惠州市德賽西威汽車電子 Liu Xiaodong
