英特爾發布3D晶體管技術 助推22納米明年量產
發布時間:2011-05-06 來源:CNET科技資訊網
新聞事件:
英特爾公布重大技術,下一代處理器基於3D晶體管。那麼,3D晶體管的精確定義及其重要性是什麼呢?下麵我們對此作出解答。
3D的確切含義是什麼?

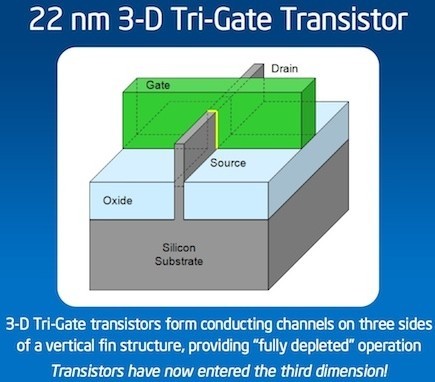

英特爾稱之為3D晶體管,但從技術上講,這是三門晶體管。傳統的二維門由較薄的三維矽鰭所取代,矽鰭由矽基垂直伸出。

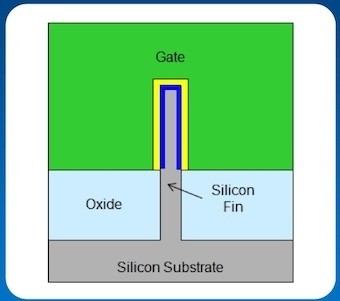

何謂矽鰭?

門包裹著矽鰭。矽鰭的三麵都由門包裹控製,頂部包裹一個門,側麵各包裹一個門,共包裹三個門。2D二維晶體管隻有頂部一個門包裹控製。英特爾對此解釋簡單明了:“控製門增加,晶體管處於‘開’狀態時,通過的電流會盡可能多;處於‘關’狀態時,電流會盡快轉為零,能耗降至最低。晶體管在兩種狀態之間迅速切換能夠顯著提高性能。”
其重要性何在?
對dui證zheng實shi摩mo爾er定ding律lv至zhi關guan重zhong要yao。根gen據ju摩mo爾er定ding律lv,每mei兩liang年nian矽gui片pian設she備bei上shang的de晶jing體ti管guan數shu量liang翻fan番fan。隨sui著zhe設she備bei尺chi寸cun日ri益yi縮suo小xiao,按an照zhao傳chuan統tong二er維wei方fang式shi增zeng加jia晶jing體ti管guan數shu量liang已yi經jing不bu可ke能neng了le。因yin此ci,3D或垂直晶體管就很有必要。英特爾不僅從理論上證明其可行性,還將製造基於3D晶體管的芯片。

英特爾距離采用該技術還有多遠?
從本質上說,英特爾是一家製造商。因此,當該公司公布一項新技術時,絕對不是一個空中樓閣的創意。英特爾下一代處理器Ivy Bridge將獨家采用該3D晶體管技術。也就是說,英特爾在生產Ivy Bridge芯片時將退出2D晶體管製造業務、完全轉向3D晶體管。今年底,Ivy Bridge將進入商業生產,2012年進入批量生產。
22納米的重要意義是什麼?
Ivy Bridge將采用22納米技術,當前Sandy Bridge處理器采用的是32納米技術。除了上述3D晶體管成果外,采用較小的幾何體通常能夠提高處理器的速度和能效。
3D晶體管意味著產品速度更快嗎?
當然,3D晶體管不僅意味著芯片速度更快、還意味著能效更高。英特爾麵臨的最大挑戰不是速度,而是能效。3D晶體管能夠使芯片在電壓較低、泄漏較少的環境下運行,較之前的英特爾芯片性能更高、能效更好。
3D晶體管技術有助於英特爾在智能手機和平板電腦領域有效競爭嗎?
從理論上可行。ARM公司目前是英特爾的新主要對手。ARM芯片用於全球大多數平板電腦和智能手機,主要原因是其能效高。英特爾22納米3D晶體管技術性能較32納米二維晶體管提高37%。英特爾表示:“這意味著3D晶體管適用於小尺寸的手持設備,反複開關消耗的能源較低。相同性能下,3D晶體管能耗不足32納米二維晶體管的一半。”
- 英特爾公布下一代處理器基於3D晶體管
- 3D晶體管不僅意味著芯片速度更快、還意味著能效更高
- 3D晶體管適用於小尺寸的手持設備,反複開關消耗的能源較低
英特爾公布重大技術,下一代處理器基於3D晶體管。那麼,3D晶體管的精確定義及其重要性是什麼呢?下麵我們對此作出解答。
3D的確切含義是什麼?

英特爾稱之為3D晶體管,但從技術上講,這是三門晶體管。傳統的二維門由較薄的三維矽鰭所取代,矽鰭由矽基垂直伸出。
何謂矽鰭?

門包裹著矽鰭。矽鰭的三麵都由門包裹控製,頂部包裹一個門,側麵各包裹一個門,共包裹三個門。2D二維晶體管隻有頂部一個門包裹控製。英特爾對此解釋簡單明了:“控製門增加,晶體管處於‘開’狀態時,通過的電流會盡可能多;處於‘關’狀態時,電流會盡快轉為零,能耗降至最低。晶體管在兩種狀態之間迅速切換能夠顯著提高性能。”
其重要性何在?
對dui證zheng實shi摩mo爾er定ding律lv至zhi關guan重zhong要yao。根gen據ju摩mo爾er定ding律lv,每mei兩liang年nian矽gui片pian設she備bei上shang的de晶jing體ti管guan數shu量liang翻fan番fan。隨sui著zhe設she備bei尺chi寸cun日ri益yi縮suo小xiao,按an照zhao傳chuan統tong二er維wei方fang式shi增zeng加jia晶jing體ti管guan數shu量liang已yi經jing不bu可ke能neng了le。因yin此ci,3D或垂直晶體管就很有必要。英特爾不僅從理論上證明其可行性,還將製造基於3D晶體管的芯片。

英特爾距離采用該技術還有多遠?
從本質上說,英特爾是一家製造商。因此,當該公司公布一項新技術時,絕對不是一個空中樓閣的創意。英特爾下一代處理器Ivy Bridge將獨家采用該3D晶體管技術。也就是說,英特爾在生產Ivy Bridge芯片時將退出2D晶體管製造業務、完全轉向3D晶體管。今年底,Ivy Bridge將進入商業生產,2012年進入批量生產。
22納米的重要意義是什麼?
Ivy Bridge將采用22納米技術,當前Sandy Bridge處理器采用的是32納米技術。除了上述3D晶體管成果外,采用較小的幾何體通常能夠提高處理器的速度和能效。
3D晶體管意味著產品速度更快嗎?
當然,3D晶體管不僅意味著芯片速度更快、還意味著能效更高。英特爾麵臨的最大挑戰不是速度,而是能效。3D晶體管能夠使芯片在電壓較低、泄漏較少的環境下運行,較之前的英特爾芯片性能更高、能效更好。
3D晶體管技術有助於英特爾在智能手機和平板電腦領域有效競爭嗎?
從理論上可行。ARM公司目前是英特爾的新主要對手。ARM芯片用於全球大多數平板電腦和智能手機,主要原因是其能效高。英特爾22納米3D晶體管技術性能較32納米二維晶體管提高37%。英特爾表示:“這意味著3D晶體管適用於小尺寸的手持設備,反複開關消耗的能源較低。相同性能下,3D晶體管能耗不足32納米二維晶體管的一半。”
