中心議題：

• 如何測量直流轉換電源紋波

解決方案：

• 限製示波器帶寬
• 設置耦合方式
• 保證探頭接地盡量短

DC/DC模(mo)塊(kuai)的(de)電(dian)源(yuan)紋(wen)波(bo)指(zhi)標(biao)是(shi)一(yi)項(xiang)很(hen)重(zhong)要(yao)的(de)參(can)數(shu)。幹(gan)淨(jing)的(de)電(dian)源(yuan)是(shi)數(shu)字(zi)電(dian)路(lu)穩(wen)定(ding)工(gong)作(zuo)的(de)前(qian)提(ti)，也(ye)是(shi)模(mo)擬(ni)器(qi)件(jian)的(de)各(ge)項(xiang)參(can)數(shu)的(de)重(zhong)要(yao)保(bao)障(zhang)。為(wei)確(que)定(ding)電(dian)源(yuan)的(de)質(zhi)量(liang)，必(bi)須(xu)對(dui)DC/DC模塊的輸出紋波進行測量。但很多人測量得到的紋波值動輒上百mV，甚至幾百mV，遠遠比器件手冊提供的最大紋波值大
，這主要是測量方法的不正確造成的。
　　
正確的測量方法
　　
1)限製示波器帶寬為20MHz(大多中低端示波器檔位限製在20MHz，高端產品還有200MHz帶寬限製的選擇)，目的是避免數字電路的高頻噪聲影響紋波測量
，盡量保證測量的準確性。
　　
2)設置耦合方式為交流耦合，方便測量(以更小檔位來仔細觀測紋波
，不關心直流電平).
　　
3)保證探頭接地盡量短(測量紋波動輒上百mV的主要原因就是接地線太長)，jinliangshiyongtantouzidaideyuanzhuangceshiduanzhen。ruguomeiyouceshiduanzhen，keyichaichutantoudejiedixianhewaike，luchutantoudike，zizhijiedixianchanraozaitantoudikeshang
，baozhengjiedixianchangduxiaoyu1cm。
　　
4)示(shi)波(bo)器(qi)地(di)懸(xuan)空(kong)，隻(zhi)通(tong)過(guo)探(tan)頭(tou)地(di)與(yu)測(ce)試(shi)信(xin)號(hao)的(de)參(can)考(kao)點(dian)共(gong)地(di)，不(bu)要(yao)通(tong)過(guo)其(qi)他(ta)方(fang)式(shi)與(yu)測(ce)試(shi)設(she)備(bei)共(gong)地(di)
，這(zhe)樣(yang)會(hui)給(gei)紋(wen)波(bo)測(ce)量(liang)引(yin)入(ru)很(hen)大(da)的(de)地(di)噪(zao)聲(sheng)。例(li)如(ru)：當示波器和其他儀器共插線板時，其他儀器的開關可能通過接地線給測試帶來噪聲幹擾。
　　

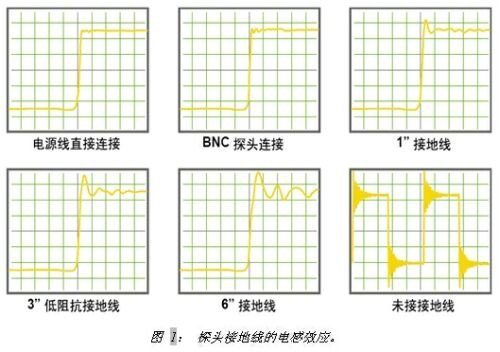

其中第3條是關鍵中的關鍵。接地線過長
，其電感效應將給測量係統引入額外的噪聲，如下圖所示。

對儀器的要求
　　
示波器參數要求：支持帶寬限製功能：一般示波器都支持20MHz帶寬限製
，如：SDS1102CM。
　　
探頭要求：為了使接地線盡量短，盡量使用探頭的原裝測試短針，若無原裝測試短針，則須自製短接地線：去除探頭接地線套
，用金屬絲自行繞製接地短線，推薦五類線中銅絲，強度適中(還是有些偏軟，有更好的請推薦)。其他候選有焊錫絲、刻刀。選擇1X無衰減檔位
，一般無源探頭在1X檔位時，其帶寬限製在6MHz/10MHz帶寬，如此在前端可有效濾除高頻噪聲的幹擾，減小紋波測量影響。
　　[page]

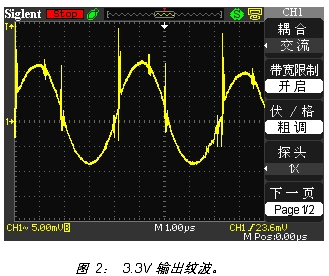

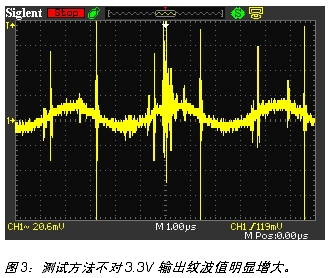

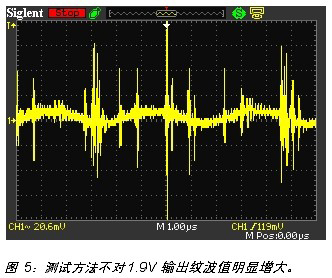

真正的紋波應該是什麼樣子?
　　
以下各圖可以讓大家對紋波的相貌大概有個感性認識。被測DC/DC模塊輸出3.3V與1.9V兩路電壓。
