手持式頻譜分析儀的設計與實現
發布時間:2011-09-01
中心議題:
- 全模擬頻譜分析儀方案簡介
- 手持式頻譜儀方案設計
- 手持式頻譜儀主要性能指標
解決方案:
- 手持式頻譜儀方案設計
- 超外差接收組件設計
頻譜分析儀有“微波工程師的萬用表”之稱,能對信號的鑿波分量、寄生、交調、噪zao聲sheng邊bian帶dai等deng進jin行xing很hen直zhi觀guan的de測ce量liang和he分fen析xi,是shi微wei波bo測ce量liang中zhong必bi不bu可ke少shao的de測ce量liang儀yi器qi之zhi一yi。長chang期qi以yi來lai,由you於yu傳chuan統tong台tai式shi頻pin譜pu儀yi價jia格ge昂ang貴gui,且qie國guo內nei對dui微wei波bo的de應ying用yong主zhu要yao集ji中zhong在zai雷lei達da、電子對抗、空間技術、衛星地麵站、EMC測試等領域,造成頻譜儀的普及率不高。近年來,隨著通訊技術的迅猛發展,特別是3G時代的到來,越來越多的野外作業需要頻譜儀的支持,在這種形勢下,傳統頻譜儀龐大的身軀、昂貴的價格日益製約著其應用的擴展,國外各儀器廠家安捷倫、R&S、安an立li等deng紛fen紛fen推tui出chu自zi己ji的de便bian捷jie式shi頻pin譜pu儀yi產chan品pin,但dan在zai國guo內nei便bian捷jie式shi頻pin譜pu儀yi產chan品pin還hai十shi分fen罕han見jian。手shou持chi式shi頻pin譜pu儀yi最zui初chu的de設she計ji構gou想xiang正zheng是shi基ji於yu上shang述shu需xu求qiu形xing勢shi提ti出chu來lai的de。
1 全模擬頻譜儀方案簡介

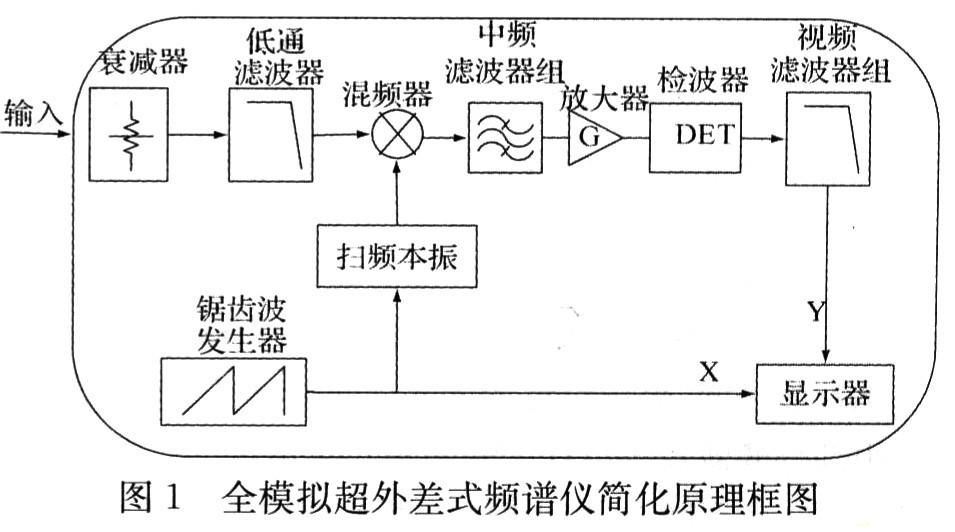

現代寬頻頻譜儀大都采用掃頻超外差式接收方案,全模擬超外差式頻譜分析儀簡化原理框圖如圖1所示。

圖1所示的頻譜儀采用掃頻方式工作:中頻濾波器組由多個中心頻率相同、daikuanbutongdelvboqizucheng,tongguobuduangaibiansaopinbenzhenxinhaodepinlv,hunpinqijiukeyishibutongpinlvdeshuruxinhaoyiciluodaozhongpinlvboqitongdaifanweinei,congerwanchengduizhenggepinduanxinhaodepinpufenxi。
2 一種手持式頻譜儀的方案設計
2.1 全模擬頻譜儀方案的啟示

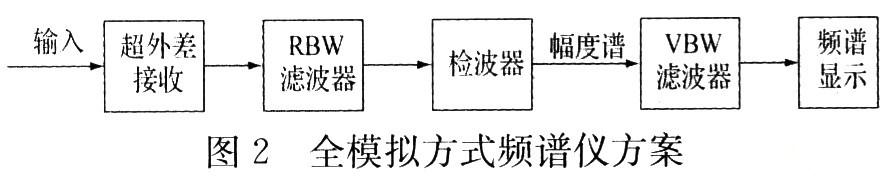

全模擬方式頻譜儀方案很好地詮釋了頻譜儀的基本組成,如圖2所示。

(1)由掃頻本振和混頻器構成的超外差接收組件,將寬帶輸入信號轉換為中頻窄帶信號,便於後續電路的進一步分析處理。
(2)中頻濾波器組由一係列帶通(或低通濾波器)組成,不同的濾波器帶寬決定了不同的頻率分辨率,用於實現頻譜儀的分辨率帶寬,是頻譜分析儀必不可少的核心部件之一。
(3)檢波器用於檢測分辨器帶寬內的信號能量,是頻譜分析儀必不可少的核心部件之一。
(4)視shi頻pin濾lv波bo器qi由you一yi係xi列lie低di通tong濾lv波bo器qi組zu成cheng,用yong於yu濾lv除chu檢jian波bo後hou的de頻pin譜pu信xin息xi的de高gao頻pin分fen量liang,可ke以yi改gai善shan頻pin譜pu顯xian示shi的de視shi覺jiao效xiao果guo,是shi頻pin譜pu儀yi的de重zhong要yao組zu件jian之zhi一yi。
(5)頻譜顯示器件是頻譜儀顯示頻譜分析結果的平台,是頻譜分析儀不可或缺的重要功能組件。
[page]
2.2 一種手持式頻譜儀的方案設計
手持式頻譜儀設計首先需要解決的是體積問題,解決該問題的根本途徑是:功能組件盡量數字化。
手持式頻譜分析儀頻率範圍250 kHz~2.7 GHz,在圖2所示的頻潛儀核心組成框圖中,受A/D采樣器和采樣帶寬的限製,超外差接收組件仍需采用模擬(微波)電路設計。
超外差接收後的信號是中頻信號已經是窄帶信號(帶寬小於20 MHz),通過合理選擇該信號的中心頻率和帶寬,以目前的器件水平,完全可以進行A/D采樣。在手持式頻譜儀設計中,中頻信號中心頻率選擇為21.4 MHz,帶寬選擇3 MHz。

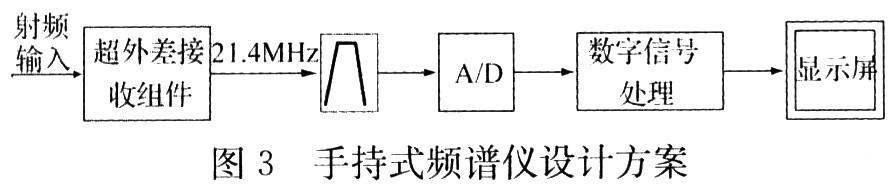

這樣分辨率帶寬濾波、視頻濾波等均可采用數字信號處理實現,由於手持式頻譜儀具有11檔分辨率帶寬、10檔視頻帶寬,采用模擬方式實現需要設計21個濾波器(其中部分濾波器的設計十分困難),采用數字信號處理後,隻需要一片FPGA芯片即可,極大地節省了體積。一種手持式頻譜儀的設計方案如圖3所示。

下麵分別介紹核心部什——超外差接收組件的設計。
2.3 超外差接收組件設計

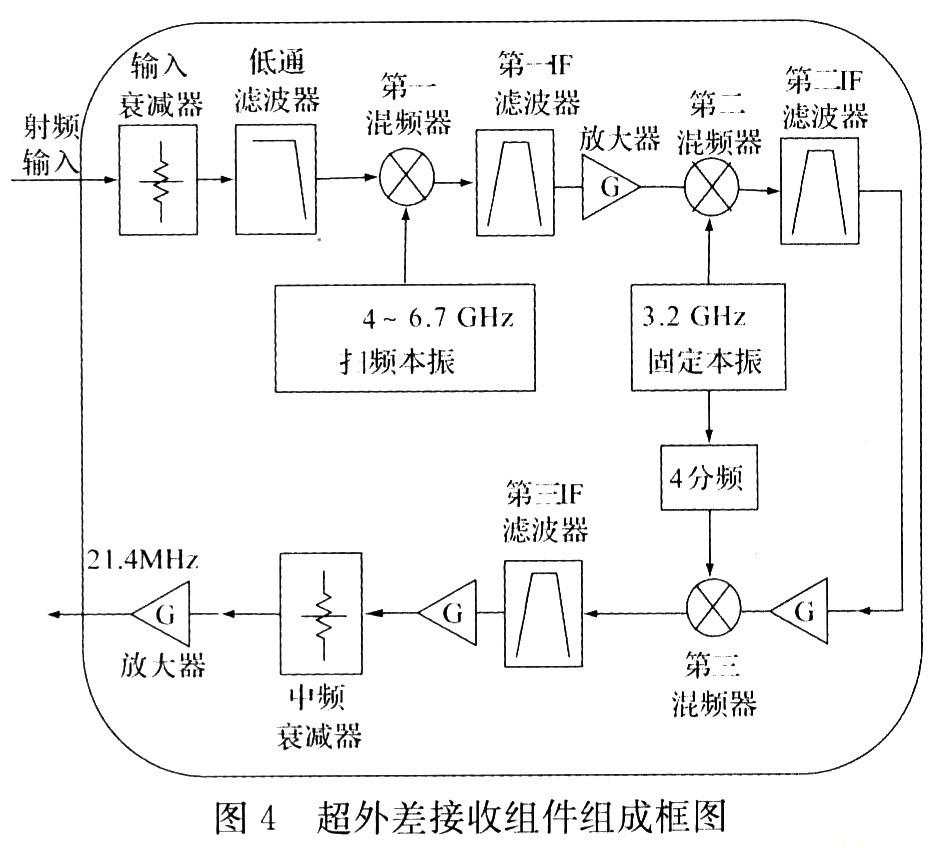

超外差接收組件是手持式頻譜儀的核心組件,其性能直接決定了頻譜儀的相噪、雜散、本底噪聲等性能指標,超外差接收組件的組成框圖如圖4所示。

組件采用三級混頻方式實現,第一中頻4 021.4 MHz,第二中頻821.4 MHz,第三中頻21.4MHz,這樣選擇的目的是第三混頻需要的800 MHz本振可以由第二混頻需要的3.2 GHz本振4分頻產生,從而減少了本振數量,降低了體積。
輸入衰減器是一個0~60 dB、步進10 dB的大功率射頻衰減器用於實現手持式頻譜儀的測量範圍(-120~+30 dBm)。
3 主要性能指標
目前上述方案設計的手持式頻譜儀原理樣機已研製成功,在總參某項目中獲得應用,核心部分體積隻有190 mm×100 mm×60 mm,功耗約12 W,其主要性能指標如下:
(1)頻率範圍:250 kHz~2.7 GHz;
(2)分辨率帶寬:30 Hz~1 MHz(1,3步進);
(3)視頻帶寬:10 Hz~1 MHz(1,3步進);
(4)掃寬設置:零掃寬,100 Hz~2.7 GHz;
(5)平均顯示噪聲電平(DANL,RBW:30 Hz,VBW:10 Hz下);250 kHz~1 MHz:<-100 dBm,1 MHz~2.7 GHz:<-120 dBm;
(6)測量範圍:DANL~+30dBm;
(7)單邊帶相位噪聲:-80 dBc/Hz@20 kHz,1 GHz
(8)輸入駐波比:<1.5:1。
4 結束語
由以上介紹可見,該手持式頻譜儀體積小、功耗低,達到了較高的技術性能,可滿足一般微波測量的需求,有望在微波通信網絡、雷達、電子對抗、空間技術、衛星地麵站、EMC測試等領域獲得應用。
