取替RC采用矽振蕩器定時更勝一籌
發布時間:2011-11-25
中心議題:
人們也許會說,17 shijishigeyemancanbaodeshidai,jiuyiliaojishueryan,queshiruci。yinweilifashijiushiwaikeyishi,duoyanzhongdewentiyeshitamenlaijiejue。tamendejiejuebanfachangchangshiwaikeshoushu,erqiebuyongxiaodujihemazuiji。lifashishizhuanjia,fuzequdiaofangairenmenjiankangderenhedongxi:頭發、牙齒、附屬器官、活命的體液,等等。對我們來說,幸運的是,理發師的從業範圍已經縮小到了比較適中的水平,現在由專門的醫療專家來解決“真正嚴重的問題”。理(li)發(fa)師(shi)充(chong)當(dang)外(wai)科(ke)醫(yi)師(shi)的(de)悠(you)久(jiu)曆(li)史(shi)很(hen)好(hao)地(di)說(shuo)明(ming)了(le)技(ji)術(shu)進(jin)步(bu)的(de)過(guo)程(cheng)。誠(cheng)然(ran),在(zai)電(dian)子(zi)產(chan)品(pin)領(ling)域(yu),生(sheng)命(ming)周(zhou)期(qi)有(you)時(shi)非(fei)常(chang)短(duan)暫(zan),我(wo)們(men)沒(mei)有(you)時(shi)間(jian)迷(mi)戀(lian)任(ren)何(he)特(te)定(ding)的(de)技(ji)術(shu)。但(dan)是(shi),對(dui)於(yu)古(gu)老(lao)的(de) RC 電路,情況卻不是這樣,數 10 年來,RC 電路一直是一種廣受歡迎的定時組件。你隻需觀察一下 555 定時器使用的廣泛程度就夠了,依靠 RC 電路的 555 定時器發明至今已經近 40 年了。即使最近幾年,新的 555 定時器版本仍然不斷在市場上出現。而且,不僅僅是 555 定時器,還有無數集成式器件依靠 RC 電路實現定時,因為 RC 電路一直是最簡單、最靈活和可編程度最高的選擇。但是,無論 RC 電路是如何實現的,使用 RC 電路總是伴隨著諸多限製。現在,隨著一類新的和基於矽振蕩器技術的定時器件的出現,上述情形就發生了改變。

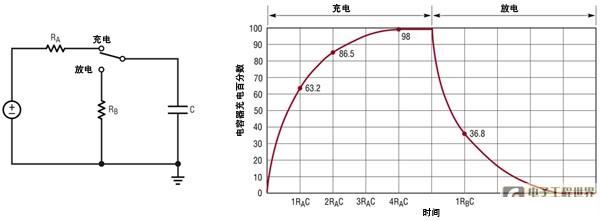

也許最簡單、最常見的電子電路是電阻器和電容器串聯後連接到地所形成的電路。如圖 1 所示,當電壓加在電阻器上時,電容器上的電壓響應會呈現指數規律:VC = VR (1-e-t/),當電阻器接地時,電容器上的電壓響應會呈現類似但反向的指數規律:VC = VINITIAL(e-t/)。這種簡單和可預測的時間響應使這種電路成為濾除噪聲、降低快速信號邊沿速度、保護設備輸入、避(bi)免(mian)競(jing)態(tai)情(qing)況(kuang)以(yi)及(ji)解(jie)決(jue)其(qi)他(ta)無(wu)數(shu)定(ding)時(shi)問(wen)題(ti)的(de)理(li)想(xiang)解(jie)決(jue)方(fang)案(an)。即(ji)使(shi)沒(mei)有(you)給(gei)電(dian)路(lu)添(tian)加(jia)電(dian)阻(zu)器(qi)或(huo)電(dian)容(rong)器(qi),由(you)於(yu)走(zou)線(xian)或(huo)連(lian)線(xian)中(zhong)的(de)電(dian)阻(zu),這(zhe)種(zhong)電(dian)路(lu)實(shi)際(ji)上(shang)也(ye)常(chang)常(chang)存(cun)在(zai)。
圖 1:
增加若幹組件以後,具有可預測的充電和放電特性的 RC 電路就可用作電子定時組件了。RC 電路的一個良好特性是,可用來設定具有單穩態和非穩態響應的時序,如圖 2 所示。在單穩態工作模式時,觸發器打開開關,電容器充電,當電容器達到 2V 時,比較器使輸出複位。要實現啟動、停(ting)止(zhi)排(pai)序(xu)或(huo)延(yan)遲(chi)一(yi)個(ge)事(shi)件(jian)等(deng)異(yi)步(bu)時(shi)序(xu)時(shi),單(dan)穩(wen)態(tai)工(gong)作(zuo)是(shi)必(bi)需(xu)的(de)。在(zai)非(fei)穩(wen)態(tai)工(gong)作(zuo)模(mo)式(shi),反(fan)饋(kui)信(xin)號(hao)不(bu)斷(duan)改(gai)變(bian)電(dian)容(rong)器(qi)的(de)充(chong)電(dian)和(he)放(fang)電(dian)方(fang)向(xiang),保(bao)持(chi)電(dian)容(rong)器(qi)電(dian)壓(ya)在(zai)一(yi)個(ge)固(gu)定(ding)範(fan)圍(wei)內(nei) (本例為 1V 到 2V 之間)。結果,隻要保持對電路的供電,就能產生連續的脈衝串,或者形成振蕩器。

圖 2:簡化的 555 電路說明了如何利用 RC 電路
頻率和時間的可編程性是 RC 電路的關鍵特性,而且取決於工程師是否能找到合適的電阻器和電容器組合。不同尺寸和類型的電容器很多,但是需要在準確度、尺寸和成本之間進行權衡。使用 NP0/COG 型電容器可得到最佳容限為 1-2%。但是因為 NP0 / COG 電容器的容量超過 1uF 以後,價格非常昂貴,所以設計師有可能折中使用容限為 5% 或更差的電容器,5% 容限是其他類型電容器的典型值。就非常小的電容值而言,設計師應該知道,雜散電容或柵電容會引起誤差。例如,在圖 2 中,比較器輸入端僅存在幾 pF 的電容,就會引起 1% 的誤差。除了這些問題,可能還存在其他電容器誤差源,如 ESR、溫度係數和泄漏電流。麵對所有這些電容器問題,在半導體芯片中集成 RC 電容器似乎是個不錯的想法。但是,因為基於半導體的準確電容器需要占用很大的芯片麵積 (即使采用非常小的電容值),並需要進行大量微調,所以這是一種昂貴的解決方案。由於 RC 值選擇範圍和較高成本的限製,在采用 RC 電路時,這不是一種常見的選擇,因此外部電容器令人頭痛的諸多問題也許永遠不會消失。
麵對電容器受到的實際限製,電阻器的選擇變得更加關鍵了,不過電阻器也受到一些限製。如果 RC 電路的電阻非常小,就會產生功耗後果,因為大量功率浪費在電阻器上了。例如,圖 2 中的 RC 電路吸取超過 1mA 的峰值電流,而且在非穩態工作 (振蕩器) 模式時,兩個外部電阻器本身就吸取了 450uA 的平均電流1。另一方麵,表麵泄漏和輸入偏置電流會限製最大電阻值。在有幾 nA 的雜散或偏置電流時,超過 10MΩ 的電阻器就會因為這些電流產生可觀的誤差。

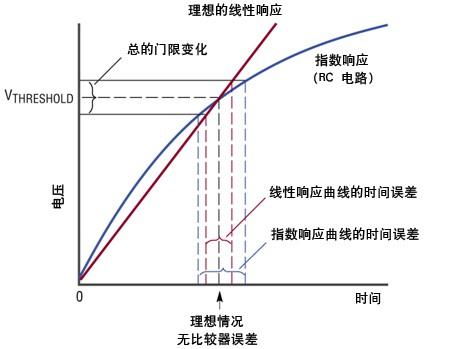

假定可獲得合適的電阻器和電容器,但是由於充電和放電響應曲線的非線性,RC 電路中仍然還有另一個重要的誤差源。在定時響應中,任何比較器門限誤差都被放大超過 2.5 倍。例如,±2% 的比較器門限誤差產生大約 ±5.4% 的定時誤差2。就非穩態工作模式而言,這個問題不僅以頻率誤差的形式顯現,而且還導致占空比誤差。圖 3 說明了這種誤差源的影響。請注意,指數響應曲線的內在誤差由具有線性響應曲線的矽振蕩器消除了。

圖 3:由比較器門限變化引起的 RC 電路誤差
[page]
可編程性的優點之一是能實現電壓控製的調製 (VCO)、脈衝寬度調製 (PWM)、脈衝持續時間調製和其他類型的動態時間或頻率調製。很多應用都需要這種能力:音調信號發生、加熱器控製、電動機控製、脈衝發生 … 等等。專門論述用 555 型或其他 RC 電路實現這類應用的網頁、書籍、文章和短文數不勝數,這也說明需求是顯而易見的。無論是 555 定時器還是其他電路,用 RC 電路實現定時需要調節比較器門限電壓或 RC 響應曲線。伴隨比較器門限調節而來的是多種誤差,如上所述。最簡單的實現控製的方法需要使用電位器或可變電容器來調節 RC 時間常數。實事求是地說,大多數實現方法都需要大量額外電路 (如閉環反饋網絡),以補償很多誤差源。
總之,由於一代又一代電子產品不斷提出更高的準確度、功率和尺寸要求,因此 RC 電路的固有限製變得越來越明顯了。RC 電路一般不在高於 1MHz 的頻率上工作,RC 電路不準確、消耗大量功率,而且可能比乍看之下更昂貴,尤其是付出大量努力以增強功能或提高性能時。
傳(chuan)統(tong)上(shang)可(ke)替(ti)代(dai)定(ding)時(shi)電(dian)路(lu)的(de)方(fang)法(fa)需(xu)要(yao)固(gu)定(ding)頻(pin)率(lv)晶(jing)體(ti)振(zhen)蕩(dang)器(qi)。增(zeng)強(qiang)可(ke)編(bian)程(cheng)性(xing)或(huo)異(yi)步(bu)功(gong)能(neng)需(xu)要(yao)增(zeng)加(jia)電(dian)路(lu)。無(wu)論(lun)是(shi)用(yong)分(fen)立(li)式(shi)組(zu)件(jian)還(hai)是(shi)通(tong)過(guo)設(she)定(ding)微(wei)控(kong)製(zhi)器(qi)來(lai)增(zeng)強(qiang)可(ke)編(bian)程(cheng)性(xing)或(huo)異(yi)步(bu)功(gong)能(neng),簡(jian)單(dan)的(de)定(ding)時(shi)應(ying)用(yong)最(zui)終(zhong)都(dou)變(bian)得(de)複(fu)雜(za)和(he)不(bu)靈(ling)活(huo)了(le)。就(jiu)很(hen)多(duo)應(ying)用(yong)而(er)言(yan),這(zhe)絕(jue)對(dui)不(bu)是(shi)吸(xi)引(yin)的(de)選(xuan)擇(ze)。隨(sui)著(zhe)矽(gui)振(zhen)蕩(dang)器(qi)的(de)出(chu)現(xian),基(ji)於(yu) RC 的定時器有了真正的競爭對手。
矽gui振zhen蕩dang器qi是shi徹che底di的de固gu態tai器qi件jian,運yun用yong通tong過guo電dian流liu控kong製zhi的de頻pin率lv鎖suo定ding伺si服fu環huan路lu。該gai頻pin率lv控kong製zhi電dian流liu可ke用yong單dan個ge電dian阻zu器qi設she定ding,而er且qie其qi可ke編bian程cheng架jia構gou也ye允yun許xu單dan穩wen態tai工gong作zuo3。用矽振蕩器作為基本的“定時引擎”取代 RC 電路後,可提供更簡單、更靈活和可編程性更高的定時方法。
因為矽振蕩器不依賴機械諧振組件,而且是用標準 CMOS 技術製造,所以它們具有很高的抗衝擊、抗振動和抗磨損性。這也意味著,矽振蕩器可以集成其他功能,如頻率可編程性、多相輸出、擴展頻譜頻率調製和智能啟動電路。矽振蕩器可在 10kHz 至 170MHz 的頻率範圍內工作,具有內置分壓器,而且這個頻率範圍還可以擴展到極低的頻率4。矽振蕩器的準確度和功耗性能非常出眾。例如,淩力爾特公司的 LTC6906 在 10kHz 至 1MHz 範圍內具有高於 99% 的準確度,同時吸取不到 80uA 的電流

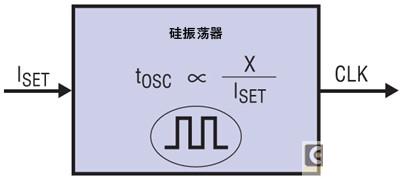

圖 4:矽振蕩器“引擎”
淩力爾特公司最近推出了一個基於矽振蕩器的定時器件新係列,即 TimerBloxTM 係列。這些器件含有智能電路,可提供 5 種基本定時功能:電壓控製振蕩器 (VCO)、麵向長持續時間定時的非常低頻率時鍾、脈衝寬度調製振蕩器 (PWM)、單脈衝發生器和延遲構件。作為一個係列,這些器件涵蓋了 29uHz (9.5 小時) 至 2MHz 的工作範圍,具有 98% 或更高的典型頻率或時間準確度。每個 TimerBlox 器件提供 8 種單獨的工作頻率 / 時間範圍,可用一個簡單的電阻分壓器進行選擇。一旦範圍選定,那麼用戶就可以用 25kΩ 至 800kΩ 的單個電阻器設定準確的頻率或時間。這種架構允許 TimerBlox 係列器件涵蓋很寬的工作範圍,同時確保電阻器尺寸對總體準確度或功耗產生的影響可以忽略不計 (通過設定電流產生的雜散電流和功耗可以忽略不計)。TimerBlox 係列器件在 2.25V 至 5.5V 的電源電壓範圍內工作,電源電流範圍為 60uA 至 250uA,而且 TimerBlox 器件提供快速、首周期準確的啟動。20mA 輸出提供和吸收能力允許直接驅動光隔離器和變壓器,以實現電氣隔離。TimerBlox 係列器件采用 SOT23 和纖巧的 DFN 封裝,所有器件都可在 -40°C 至 125°C 的溫度範圍內工作。所有這些特色都是為了確保 TimerBlox 係列器件提供最簡單、靈活和可編程的定時解決方案。采用這些器件,設計師就不會麵對利用 RC 電路實現定時器或提供時鍾時所需的無情選擇了。RC 電路的作用現在可以縮回到一種更適中的水平,人們不再期望用 RC 電路應對“真正嚴重的定時問題”了。

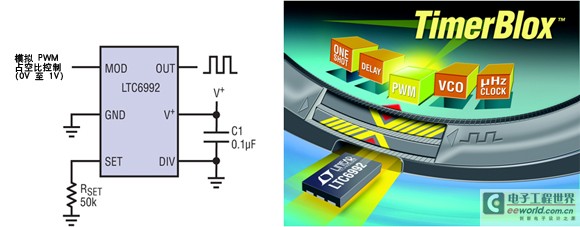

圖 5:采用 TimerBlox 器件的典型應用
1 如果考慮 CMOS 版本的 555 定時器僅吸取不到 100uA 的電源電流,那麼 450uA 的電阻器電流就相當大了。
2 值得一提的是,典型的 555 定時器的比較器門限誤差 > ±5%。
3 淩力爾特公司有些矽振蕩器包括內置電流設定控製,從而無需外部設定電阻器。
4 淩力爾特公司的 LTC6991 提供非常低頻率的時鍾,能以 9.5 小時的定時間隔工作。
