全差分放大器驅動18位ADC功耗僅為5mW
發布時間:2012-05-08
產品特性:
- 具有一個電壓範圍為 0.5V 至 4.5V 的輸出共模引腳
- 采用 MSOP-8 和 3mm x 3mm DFN 封裝
- 具數字增益壓縮功能
適用範圍:
- 適用於精準的工業和數據采集應用
淩力爾特公司 (Linear Technology Corporation) 推出低功率全差分放大器 LTC6362,該器件能僅以 1mA 的電源電流驅動高精準的 16 位和 18 位 SAR ADC。LTC6362 具 200uV 最大輸入失調電壓和 3.9nV/√Hz 輸入參考噪聲,非常適用於精準的工業和數據采集應用。

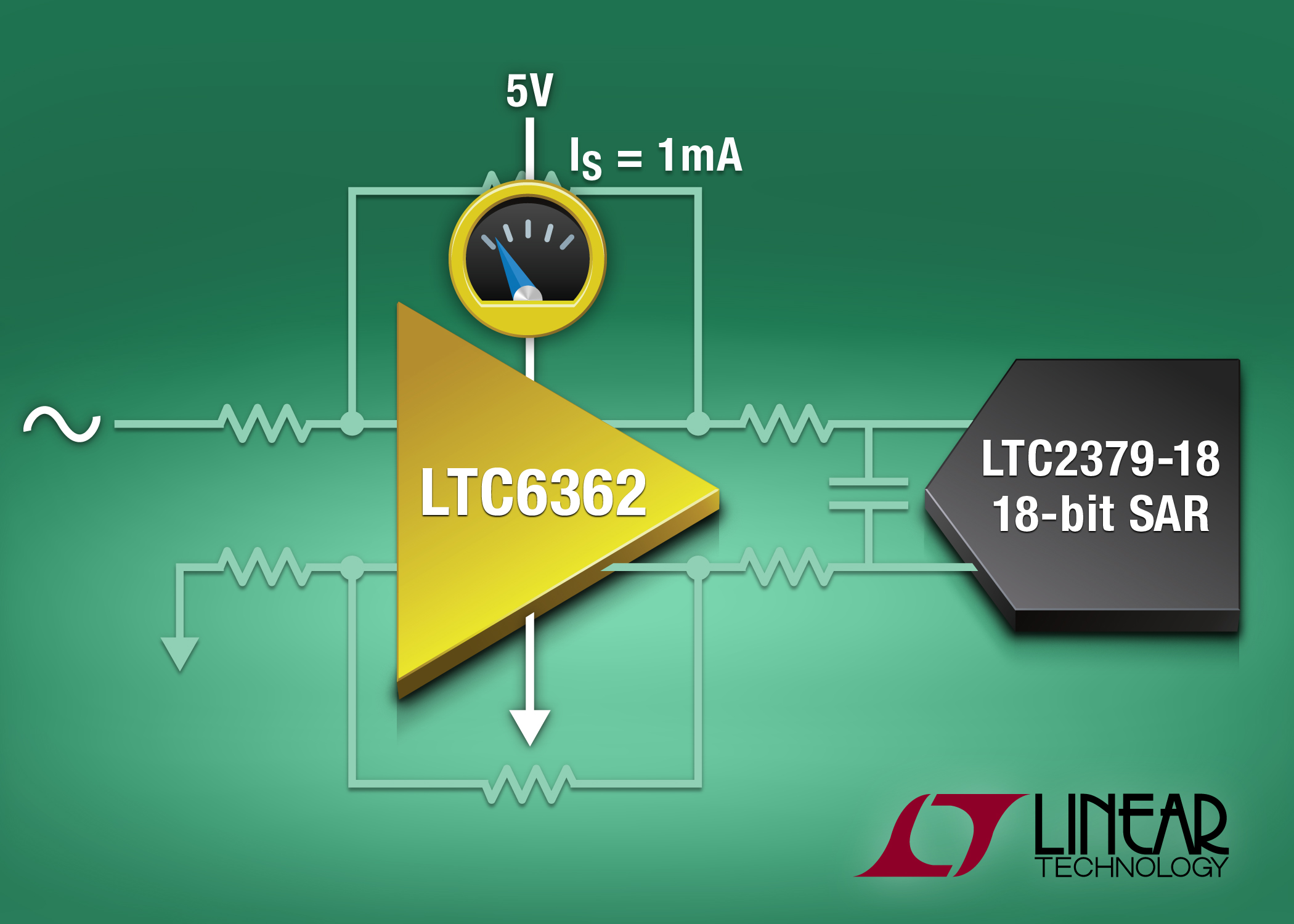

LTC6362 具有一個電壓範圍為 0.5V 至 4.5V 的輸出共模引腳和 550ns 的 18 位穩定時間 (對於一個 8VP-P 的輸出階躍),從而使其非常適合在多路複用輸入和控製環路應用中驅動 ADC (例如: LTC2379-18)。這個 18 位 SAR ADC 具數字增益壓縮功能,該功能將滿標度輸入範圍設置到基準電壓的 10% 至 90%。該功能與 LTC6362 的軌至軌輸出級相結合,消除了對負電源軌的需求,從而簡化了電路,並最大限度地降低功耗。
LTC6362 靈活的架構可將單端 DC 耦合和參考地的信號轉換成差分或 DC 電平移位的差分輸入信號。LTC6362 的低輸入偏置電流、低失調電壓和軌至軌輸入還使其能用在高阻抗配置中,以直接與信號鏈路前端的傳感器連接。
LTC6362 采用 MSOP-8 和 3mm x 3mm DFN 封裝,在 0°C 至 70°C、-40°C 至 85°C 和 -40°C 至 125°C 的溫度範圍內具有完全保證的性能規格。千片批購價為每片 1.59 美元。
性能概要:LTC6362
• 1mA 電源電流
• 2.8V 至 5.25V 單電源
• 200uV 最大失調電壓
• 260nA 最大輸入偏置電流
• 快速穩定:550ns 至 18 位,8VP-P 輸出
• 軌至軌輸入和輸出
• 3.9nV/√ Hz 輸入參考噪聲
• 8 引線 MSOP、8 引線 3mm x 3mm DFN 封裝
