如何簡易測試開關電源
發布時間：2012-10-30 責任編輯：Lynnjiao
【導讀】在zai生sheng產chan過guo中zhong被bei測ce的de產chan品pin難nan免mian會hui有you元yuan件jian插cha錯cuo插cha反fan或huo焊han接jie不bu好hao短duan路lu等deng原yuan因yin造zao成cheng的de產chan品pin不bu良liang品pin。如ru果guo出chu現xian這zhe樣yang的de不bu良liang品pin直zhi接jie通tong電dian將jiang會hui構gou成cheng強qiang大da的de電dian流liu回hui路lu輕qing者zhe會hui燒shao毀hui被bei測ce產chan品pin保bao險xian絲si重zhong則ze被bei測ce產chan品pin元yuan件jian大da量liang燒shao毀hui如ru開關功率元件燒毀短路。
該方案比較試合在輸入為AC220V功率輸出5W到500W之間、無PFC電路的開關電源供應器的簡單檢測。
需要用到的材料：交流調壓器0—300VAC2KW、功率計、電子負載、示波器、60W白熾燈和燈座各一隻、腳踏開關兩隻和電源線材。
工作原理：連接被測產品，調壓器調節到被測產品的輸入電壓值，當合上K1時電流由燈泡流向被測產品，此時如果被測產品有過流可能燈泡上的電壓降增大會使燈泡發光，經實驗在輸入AC220V時負載功耗不大於25W時燈泡亮度肉眼看不見的。正常的產品空載一般都在3W到5W之間。空載正常的產品如果需要加上負載測試隻需合上K2讓燈泡失去工作。經驗發現開關電源開關元件損壞原因一般是過流伴有爆炸現象，因過壓損壞的可能很小……配合上單片機對空載功率、被測產品輸出的電壓、紋波檢測後去合上K2並控製電子負載的加載開關，最後已加載的被測產品直接通電測試（K1開關三次）合格提示。
單片機功能：AD1如同功率計（用磁環取樣）第一個值是空載值，二個值是加上負載值
AD2被測產品輸出的電壓值，第一個值是空載值，二個值是加上負載值
控製的開關有K1、K2，加負載開關K一隻（電平指示：空載燈0加負載1）

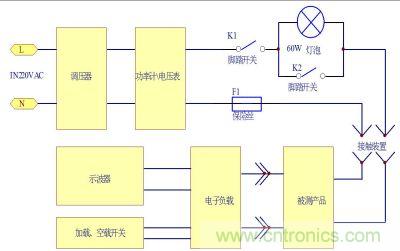

圖題：電路原理圖
