這篇技術簡介要求理解放大器典型增益控製電路的配置，討論了線性和非線性數字電位器應用。基本的技術需求是在音頻或其它電位器/運算放大器應用中
，用固態電位器代替傳統的機械電位器。本文還介紹了校準和偏置控製應用中(諸如工業控製、音頻和電信)用數字電位器代替機械電位器的背景需求。

圖1所示電路提供了一個反相或同相放大信號的配置。當開關S1閉合、S2斷開時，電路表現為一個標準的反相放大器；當S1斷開
、S2閉合時，信號傳送到運算放大器的同相輸入端，電路表現為一個同相放大器。如果S1和S2是單芯片模擬開關，可利用數字信號完成對該電路的控製。

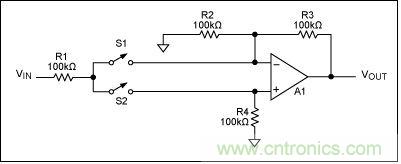

圖1：一個反相或同相放大信號的配置電路

當S1斷開
、S2閉合時，電路為-1倍增益的反相放大器
；當S1閉合、S2斷開時，電路為+1倍增益的同相放大器。

數字電位器簡化電路設計

可使用電位器來代替開關。當滑動端位於電位器的高端時，選擇同相放大；滑動端位於另外一端時，選擇反相放大。利用線性數字電位器(如DS1267，圖2所示)可以數字控製放大器的極性和增益。因為很多數字電位器具有雙路配置
，使得電路中“額外的”一個電位器用於信號處理任務。電位器滑動端位置可通過3線接口(由/RST、CLK和DQ組成)配置；寫入00000000時，將滑動端設置在電位器的最低端，此時電路配置為反相放大(增益 = -1)。寫入11111111時
，滑動端位於電位器的最高端
，將電路配置為同相放大(增益 = +1)。當滑動端設置在這兩個值之間時，增益將在+1至-1之間變化。

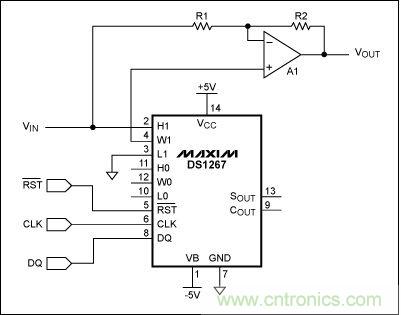

圖2：利用線性數字電位器

利用數字電位器代替S1和S2，可以數字控製電路增益(從-1至+1)。DS1267上shang電dian時shi滑hua動dong端duan位wei於yu電dian位wei器qi的de中zhong心xin位wei置zhi，相xiang當dang於yu在zai反fan相xiang和he同tong相xiang輸shu入ru端duan施shi加jia相xiang同tong電dian壓ya，使shi運yun算suan放fang大da器qi輸shu出chu為wei零ling，從cong而er建jian立li一yi個ge有you效xiao的de上shang電dian靜jing音yin功gong能neng。

其它功能

電路的一個附加功能是當DS1267首(shou)次(ci)上(shang)電(dian)時(shi)

，滑(hua)動(dong)端(duan)自(zi)動(dong)設(she)置(zhi)在(zai)電(dian)位(wei)器(qi)的(de)中(zhong)心(xin)位(wei)置(zhi)。相(xiang)當(dang)於(yu)向(xiang)運(yun)算(suan)放(fang)大(da)器(qi)的(de)輸(shu)入(ru)端(duan)施(shi)加(jia)了(le)相(xiang)同(tong)信(xin)號(hao)，運(yun)算(suan)放(fang)大(da)器(qi)輸(shu)出(chu)零(ling)信(xin)號(hao)，從(cong)而(er)建(jian)立(li)一(yi)個(ge)上(shang)電(dian)靜(jing)音(yin)功(gong)能(neng)！

對數電位器
，如DS1802，yekeyongyugaidianlupeizhi。danyouyushiduishuchoutou，bunengshixianfanxiangzhitongxiangzengyidepinghuabianhuan。keyijinxingmouxiezengyikongzhi，danliangzhonggongzuomoshibuduicheng。lingwai，zaidianweiqidegaoduanhediduanzhijiantiaobiankeshixianzengyizai-1和+1之間的切換，利用一個“額外的”電位器可以替代模擬開關。
