富士通推出小型化1 Mbit和2 Mbit FRAM產品
發布時間:2013-03-26 來源:電子元件技術網 責任編輯:hedyxing
【導讀】富士通近日宣布,推出兩款新型FRAM產品-MB85RS1MT 和 MB85RS2MT,兩款產品分別帶有1 Mbit 和 2 Mbit的存儲器,是富士通半導體提供的最大容量的串口FRAM,適用於智能電表、工業設備和醫療器械。
兩款新型產品保證有10萬億次的讀寫次數,大約是現有芯片的10倍,適合用於智能電表、工業機械和醫療設備。與容量相同的EEPROM相比,寫入時可減少92%的功耗。另外,由於新款FRAM可以把所有係統存儲器器件(主要包括EEPROM、SRAM和用於保持數據的電池)所需的技術集成到單一芯片上,因此可大幅降低器件成本,占板麵積和功耗。這相應地極大地有助於開發小型和節能設備,使維修更加簡易,因此不再需要備用電池。

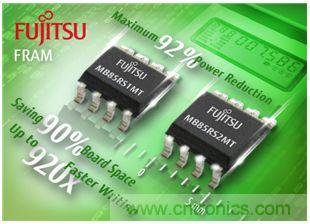

圖1:MB85RS1MT和MB85RS2MT
FRAM具有兩種特性:非易失性,即使關閉電源也能保存數據;隨機存取,可以快速寫入數據。即使發生突然電源故障和停電時,FRAM也可以安全存儲正在寫入的數據,所以可以在斷電前保證立刻保護芯片信息和存儲數據。憑借該能力,自從1999年量產後,富士通半導體的FRAM產品一直廣泛應用於工業自動化設備、測量設備、銀行終端以及醫療設備等。
對於包括智能電表和其它測量設備、工業機械以及醫療設備(如助聽器)-所有的這些設備都需要帶串口的1-2 Mbit 非易失存儲器-現在可以使用富士通半導體的新型FRAM產品取代傳統的EEPROM。在(zai)快(kuai)速(su)寫(xie)入(ru)方(fang)麵(mian)的(de)改(gai)善(shan)可(ke)以(yi)使(shi)性(xing)能(neng)更(geng)高(gao),同(tong)時(shi)可(ke)使(shi)由(you)於(yu)電(dian)壓(ya)突(tu)然(ran)下(xia)降(jiang)或(huo)者(zhe)停(ting)電(dian)引(yin)起(qi)的(de)數(shu)據(ju)丟(diu)失(shi)風(feng)險(xian)降(jiang)至(zhi)最(zui)低(di)。針(zhen)對(dui)寫(xie)入(ru)時(shi)所(suo)消(xiao)耗(hao)的(de)電(dian)量(liang),新(xin)產(chan)品(pin)比(bi)EEPROM少消耗92%的電量,可以延長電池壽命。
作為對其FRAM 產品陣容的更新,富士通半導體最近開發了MB85RS1MT (1 Mbit) 和 MB85RS2MT (2 Mbit),這兩款產品代表了公司迄今為止帶有SPI 串口的最高密度的FRAM產品。該係列產品讀寫次數提高到10萬億次,是富士通現行FRAM產品的10倍,因此可為實時連續數據記錄提供更好的支持。

圖 2:讀寫次數比較

圖 3:功耗比較

圖 4:占板麵積比較
樣品發布日期

展望未來,富士通半導體將繼續提供解決方案,幫助客戶提高終端產品的性能,促進客戶現場設備的維護,並最大程度地降低風險。
