Pebble號稱是第一款支持iOS功能的智能手表，可通過藍牙連接iPhone、Android手機，能夠通話
、收發短信和郵件，還可以下載更多桌麵主題和擴展應用，尤其是運動計步類的
，當然也能看時間。 它整體重量隻有38.2克，有一塊168×144分辨率的1.26寸黑白背光電子紙屏幕，多層次聚碳酸酯表盤邊框，完全密封可防水(50米)。上有四個按鍵，內置震動馬達
、三軸加速計
、指南針，電池續航可達7天。外觀有黑
、白

、紅、灰、橙等五種
，首批售價99美元，後來就變成了149美元。 閑話不多說了
，開始拆解。 外觀做得確實很精致
，背部鍍金文字也很上檔次。拿在手裏整體感覺很輕盈。

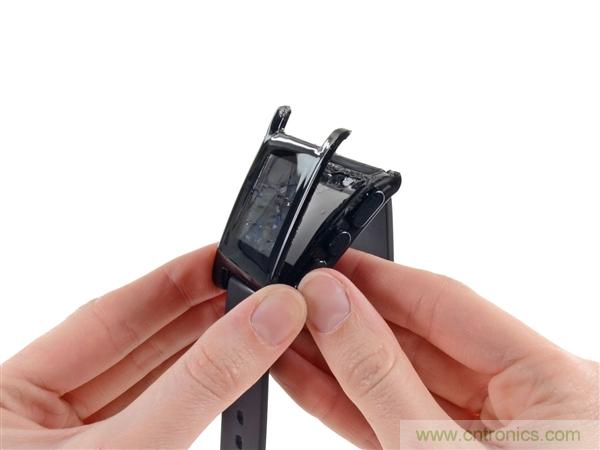

[page] 跟以往拆解的大多數設備不同
，這上邊可沒有螺絲

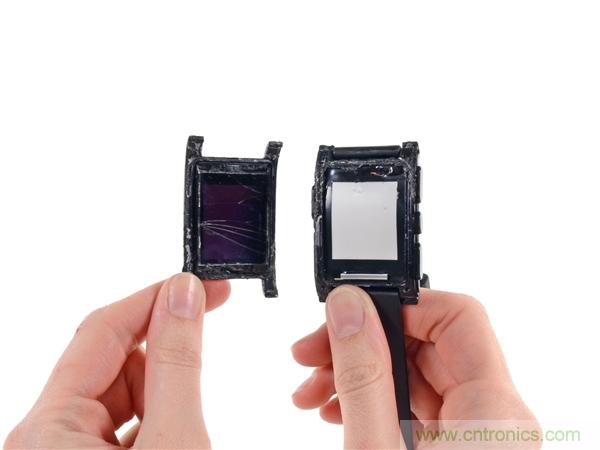

，而是用了大量的粘合劑來固定整合(還得防水呢)，所以想完好無損地拆開是不可能的，隻能暴力破壞。 於是屏幕就掛了
，用同樣來自Kickstarter出品的高亮度開源手電筒HexBright照一下，黑白屏就成“彩屏”了。
 [page]

Pebble在屏幕方麵使用了夏普的Memory LCD，可在極低功耗下維持當前顯示狀態，靜態模式下還不到15微瓦(1微瓦是1瓦的百萬分之一)。
掀開電子紙顯示薄膜可以看到背光LED
，隻用了三個。
因為整合度太高
，表內部其實是一個整體，拿下它之後所謂的拆解工作其實就基本結束了。
[page]

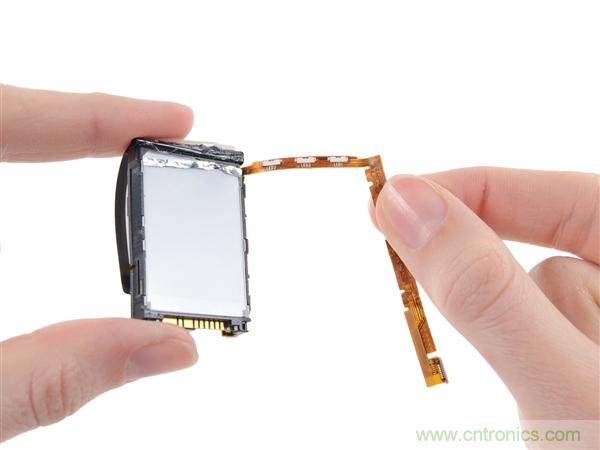

環繞在四周的排線可以輕鬆拽下來。

[page] 全部四個按鈕
、三個LED
、藍牙天線全部位於這條排線上，所以想單獨更換其中任何一個都是不可能的，更何況前邊那道“屏幕關”你就過不來。
再去掉背光麵板
，就能看到主板、電池、震動馬達，而且三者也是緊密粘在一起的
，一損俱損，一榮俱榮。
[page]
很少見到如此迷你的主板吧？紅色框內是美光N25Q032A11ESE40F 32Mb(4MB)串行閃存；橙色框內是意法半導體STM32F205RE處理器，ARM Cortex-M3 MCU架構
，最大頻率120MHz
；黃色框內是意法半導體LIS3DH三軸加速計。

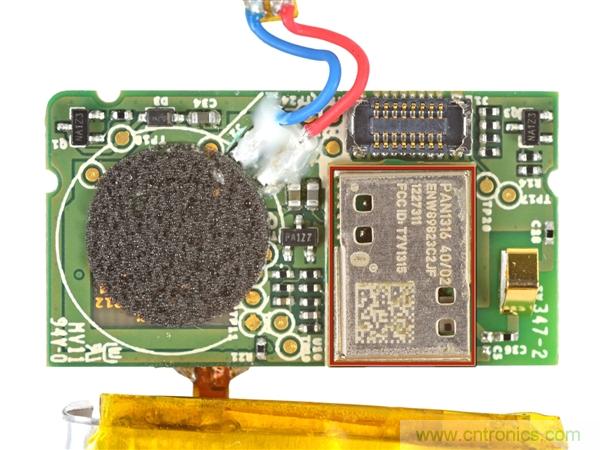

背麵是鬆下PAN1316 RF模塊，提供藍牙2.1+EDR
、藍牙4.0 LE，而藍牙控製器是德儀CC2564。

拿掉電磁屏蔽外殼後看到的控製器標識是CC2560A，根據規格它不支持藍牙4.0 LE。Pebble解釋，說這兩個型號其實是一樣的硬件，確實支持藍牙4.0 LE，隻不過暫時處於關閉狀態，未來會通過固件更新來開啟。
電池來自美國Fullriver
，3.7V
，130mAh，可通過USB充電
，續航最長7天，壽命估計能達到6-10年。 [page]
回頭再來研究一下外殼。螺絲是可以擰下來的，有彈簧和墊圈，用於防水。都可以單獨更換。
最後是所有零件大合影。


雖然還沒有針對手表的維修難度評分，但僅從屏幕上看
，完全可以直接給0分。
