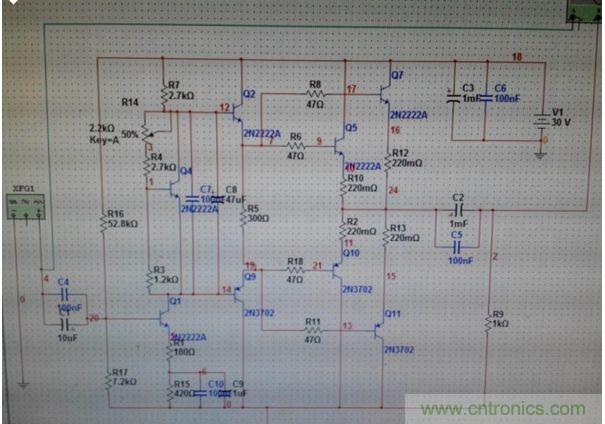

製作幾天終於，10W的功放也出來了。先來看看這10W功放的原理圖。

本次DIY用到的是正負17V的電源，本來想用7818和7918搞出來的，後來在這邊的電子市場沒找到雙30V輸出的變壓器，隻能放棄原方案。改成了單電源供電。

這裏Q1
，Q2，Q4用的是S8050，Q9用的是S8550。Q5
，Q7用的是TIP41C

，Q10，Q11用的是TIP42C。
[page]

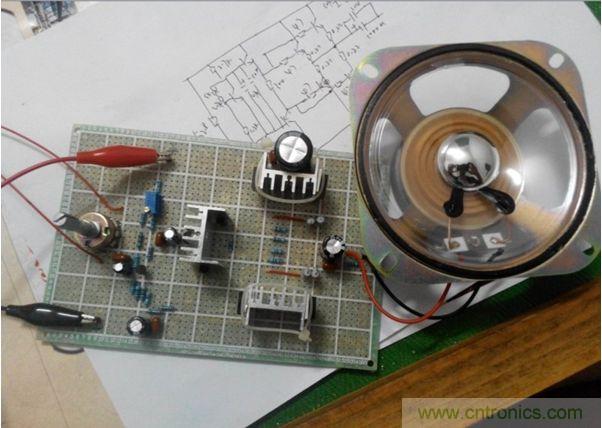

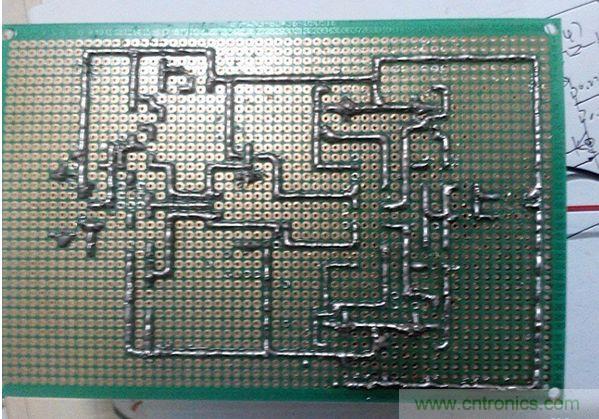

成品做出來後，沒急著上電，而是把R14那個可調電阻調到了900歐。讓R14+R4=3R3。也就是900+2.7=3*1.2K。(以得到0.6V*4=2.4V的偏置電壓)一上電
，沒加信號，電流就跑290MA了，然後一直慢慢往上加。當時真有點手忙腳亂的，因為試著去摸TIP41C，有點燙手。怕電流大下去會燒掉。當時就關了電源，然後看電路圖
，分析哪裏出了問題，然後又往返下調R14。這可調電阻號稱精密電阻，還真夠精密的了
，扭了半天才降到600歐，於是又上電
，電流還是跟剛才一樣，從290MA往上升
，這次沒下電，看著電流表往下調R14

，扭了十來圈電流還在上升

，開始沒信心了
，以為哪邊線連錯了，就要下電的時候
，電流開始隨著R14的變小而變小了
，真夠坑爹的。這BE結不對稱到這麼不靠譜的地步
，莫非買到假貨了？下電後量量R14，200歐。這時Q7，Q11的發射級間電壓為4MV。
[page]

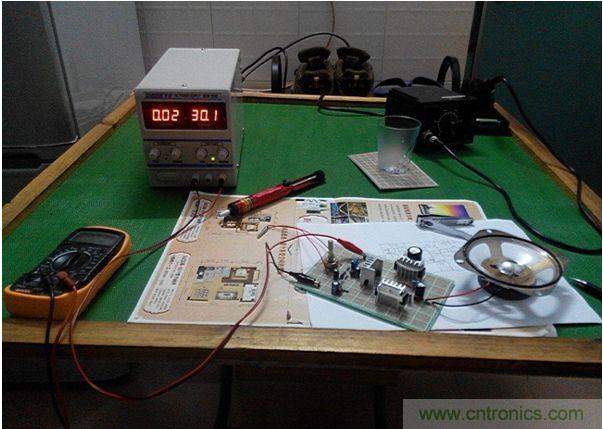

下圖是靜態沒加信號時的電流，電壓情況。

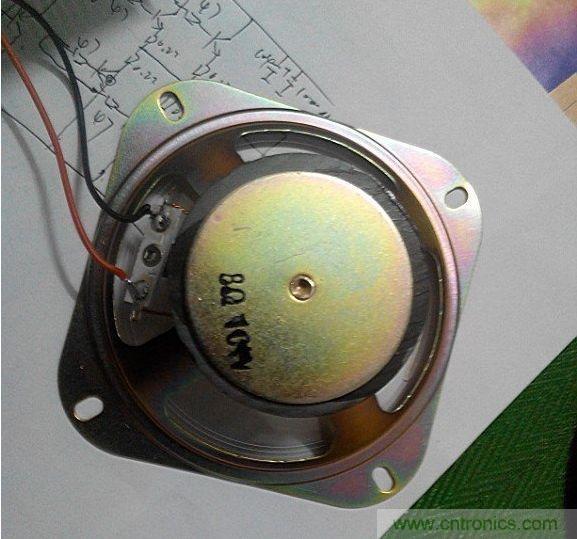

最後給各位網友一個驚喜。保證你們沒見過的音箱。

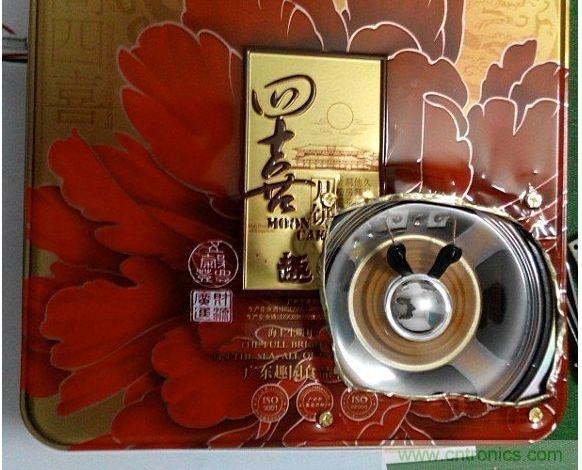

月餅音箱,隻有一把斜口鉗，就剪成這樣了，當時因為鐵皮薄
，還受傷見了血。雖然不好看
，但終於不用用手拿著喇叭聽歌了（放在桌上，喇叭振動不起來吧，聲音小，所以要用手拿著）。

想法是挺有創意的
，（其實是沒找到合適的東西做外殼）做完才發覺有點跟外売共振的感覺
，那鐵売太薄了。總的來說，音質還是很好的。也很大聲了，聽著很渾厚的感覺。
[page]

下麵是作這個功放時遇到的問，看在我見血的分上
，希望各位網友給點意見。

1）實際製作中C3(我想著它應該是給Q5
，Q7集電極作快捷通道用的，使集電極和發射極對地電阻盡可能相等，不知道這裏是不是還有電源去耦作用)
，用的是2200UF/50V的電容
，一上電的瞬間，它是短路的
，電流特別大，每次上電都來一下火花，嚇的我夠嗆，這裏該怎麼解決。

2）當不上信號的時候，音量電位器調到中間的時候
，就開始出現雜聲（電流聲吧），不知道是什麼原因引起的，要怎麼解決。

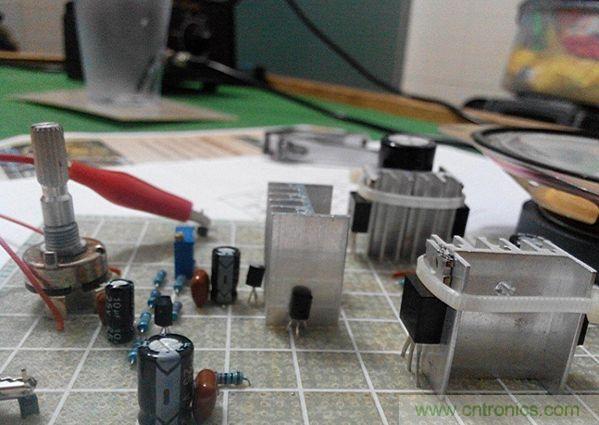

3）  這裏熱耦合沒做好，左邊兩個是兩個TIP41C，右邊兩個是兩個TIP42C
，中間三個是兩個S8050和一個S8550。怕集電極短路
，沒敢放一起.不知道是不是要用上漆的散熱片。

4）手機音頻輸出為1VPP。第一張圖中(原文圖)，運放放大倍數為10倍，也就是說輸出才10VPP左右，正負半周最大是5V
，怎麼能達到10W功放要的12.6V呢？？？是不是錯了.我的共射放大部分電壓放大倍數是15倍=RC/RE=2.7K/180放大，衰減損耗後
，也差不多是10倍了

，在運放工作中，我把音量調到最大（現場聽著很大聲，沒敢放大久，怕樓上樓下罵）
，但工作電流最大也才90MA左右跳動

，遠遠達不到書上說的1.6A左右。這裏是不是我共射電壓放大部分設置的放大倍數小了？要20倍
？30倍
？求各種解答！

[page]

鑒於10W功放的製作

，網友探討區！

PS一：鑒於以上問題，一位網友給的答案如下：大家可以參考參考！

1、2200uFshidianliufangdabufendetuioudianrong，youyuciwaidehaodianxiangduiqianjilaishuohenda
，suoyirongliangyehenda，zhiyushangdianhuohuazaizhelishuzhengchangxianxiang，meiyouguanxi，buhuidiandaoren。

2
、電流聲的問題要考慮幾個地方
，一是電源的濾波電容是否太小
，二信號線接觸是否良好並且不要過長
，否則容易感應50HZ幹擾。PCB布線要符合規範。你這裏可以試試給音量電位器的外殼接地，並且用一根粗導線連接板上不同位置的地，看看能否去除。

3、散熱片絕緣有專門的to-220用的絕緣片
，你可以找找看。兩管位置距離較遠也有可能會引入交流聲哦。

4、隻要提高輸入信號的幅度就可以提高最後的輸出功率了。10倍的增益是設定值
，你也可以改動，這個並沒有強製性要求。你所采用的電路肯定在10倍以上了，但工作電流你測的90mA肯定不對，1.6A是電流峰值，指最高瞬間功率輸出時的電流強度，平時不可能一直是1.6A的。如果你有示波器，看下輸出的波形就很容易讀出最高幅度了。

PS二：下麵是一些看過該技術帝製作的功放後提出的問題和建議
，大家有興趣的可以觀摩觀摩，共同學習進步！

探討1、如果我想輸入最小輸入信號10mV

，頻率20Hz-20000Hz
，加上你這個  我改怎麼設計啊？

回答：我是這麼想的
，10MV的小信號，先是電壓放大
，前麵的共射放大部分
，你要把發射極電阻調小點（為了提高電壓放大倍數，放大倍數A=RC/RE）就是變動下R1和R15的大小，減小R1,增大R15,保持R1+R15=600歐
，至於頻率，有個公式F=1/2πRC.前麵的信號輸入部分，C1與共射放大器的輸入阻抗（R16//R17）組成高通濾波
，限定了最小輸入頻率。我的這個是F=1/2*3.14*10UF*（52.8//732）K=2.5HZ。

前級電壓放大部分的發射級電阻R1和C9（這裏C9用的是470UF）也是組成高通濾波器，後麵信號輸出部分
，C2和電阻R9,負載8歐喇叭也是形成高能波器。至於你說的20000HZ
，我還真沒頭緒，這個要查查資料。

探討2
、以前學過PCB製板
，最怕的就是什麼走線規則，現在才知道，要畫好一塊板也是要懂原理的呀。

這邊熱耦合還得改進下
，不然工作久了後，後麵的四個功率管發燙，不加信號時的靜態電流從原來的20MA變成了50MA。今天把共射放大部分的發射級電阻改了下，放大倍數改成了25倍，動態工作時的電流有所提升輸出聲音增大了不少，就是那個破月餅殼跟著在那裏振。

以(yi)前(qian)看(kan)集(ji)電(dian)極(ji)電(dian)阻(zu)，發(fa)射(she)極(ji)電(dian)阻(zu)，基(ji)極(ji)電(dian)阻(zu)的(de)取(qu)值(zhi)計(ji)算(suan)
，繞(rao)來(lai)繞(rao)去(qu)的(de)，雖(sui)然(ran)明(ming)白(bai)它(ta)們(men)的(de)取(qu)值(zhi)跟(gen)什(shen)麼(me)有(you)關(guan)
，但(dan)每(mei)次(ci)要(yao)算(suan)出(chu)來(lai)就(jiu)是(shi)有(you)點(dian)亂(luan)，現(xian)在(zai)算(suan)是(shi)明(ming)白(bai)了(le)，看(kan)來(lai)還(hai)是(shi)要(yao)動(dong)手(shou)呀(ya)。這(zhe)兩(liang)天(tian)剛(gang)搞(gao)出(chu)來(lai)時(shi)，調(tiao)音(yin)量(liang)的(de)時(shi)候(hou)就(jiu)有(you)電(dian)流(liu)雜(za)音(yin)，還(hai)尋(xun)思(si)著(zhe)要(yao)把(ba)調(tiao)音(yin)手(shou)柄(bing)用(yong)透(tou)明(ming)膠(jiao)粘(zhan)起(qi)來(lai)呀(ya)
，原(yuan)來(lai)是(shi)要(yao)把(ba)變(bian)位(wei)器(qi)外(wai)殼(ke)接(jie)地(di)。

還(hai)有(you)一(yi)個(ge)問(wen)題(ti)，原(yuan)理(li)圖(tu)中(zhong)，三(san)個(ge)高(gao)通(tong)濾(lv)波(bo)，一(yi)個(ge)是(shi)信(xin)號(hao)輸(shu)入(ru)部(bu)分(fen)，一(yi)個(ge)是(shi)共(gong)射(she)級(ji)電(dian)壓(ya)放(fang)大(da)的(de)發(fa)射(she)極(ji)部(bu)分(fen)，一(yi)個(ge)是(shi)信(xin)號(hao)輸(shu)出(chu)部(bu)分(fen)，這(zhe)裏(li)都(dou)是(shi)限(xian)定(ding)了(le)最(zui)小(xiao)輸(shu)入(ru)頻(pin)率(lv)，但(dan)一(yi)般(ban)設(she)計(ji)時(shi)
，都(dou)會(hui)給(gei)出(chu)要(yao)求(qiu)

，最(zui)低(di)頻(pin)率(lv)和(he)最(zui)高(gao)頻(pin)率(lv)
，最(zui)低(di)頻(pin)率(lv)可(ke)以(yi)算(suan)出(chu)，但(dan)怎(zen)麼(me)限(xian)製(zhi)最(zui)高(gao)頻(pin)率(lv)呢(ne)？

回答：ouhedianrongyudianludeshuruzukanggongtongzuoyong，xingchenglegaotonglvboqi，tamenjuedingledianludexiaxianpinlv
，zhegexiaxianpinlvbingbushizhizhegepinlvyixiadexinhaojiujinbulai，ershihuiyouyidingdeshuaijiancongerjiangdilezaizhegepinlvshangdezengyi，yuediyuzhegexiaxianpinlvyueduodexinhaozengyijiuyuexiao，zhegegainianyidingyaoqingchu。zhiyugaoxianjiuqujueyudianludejiegou
，birutongyigesanjiguan，gongjijidianlujiubigongshejidianludeshangxianyaogao。

lingwai
，xianlujiandezasandianrong，jingtiguandejijiandianrong，chuanshudaoxiandexianjiandianrong，miledianrongjigezhongyinxiandiangandengsuoyoudezasancanshusuoxingchengdeditonglvboqiyexianzhilefangdaqideshangxianpinlv。buguoduiyuyinpinfanweilaishuo
，nibuyonglihuizhexie，shenmeshihouwanerdaoMHz以上了，再來關心這些吧。
