首先慣例，先看包裝！


拆開盒子

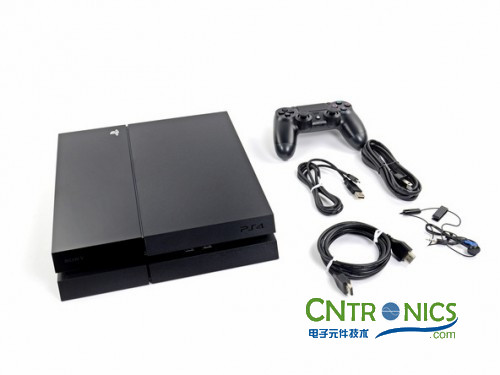

，所有設備。

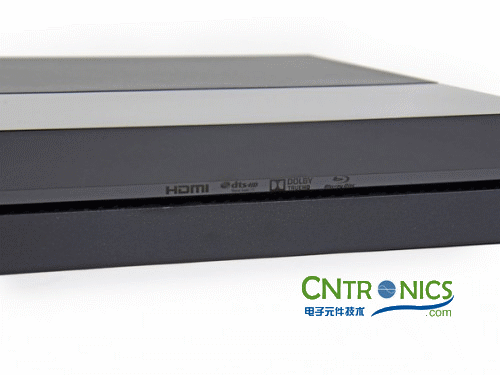

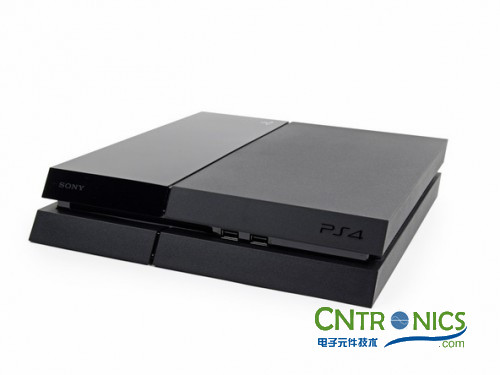

正麵的特寫。

[page]

後麵的特寫。

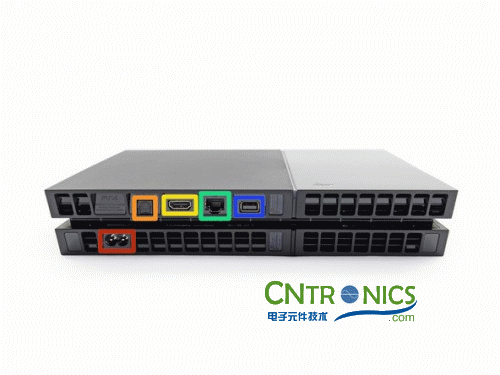

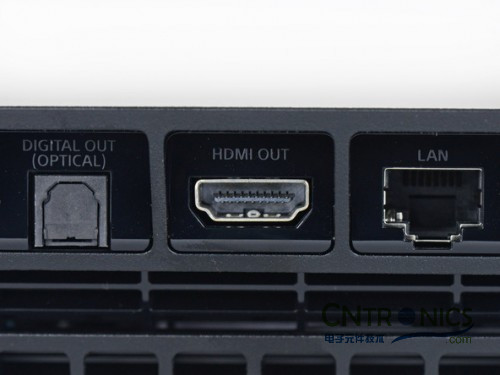

PlayStation 4的背麵接口包括了背部接口：電源輸入
、數字光纖音頻輸出
、HDMI
、RJ-45以太網、Aux私有接口(可連接PlayStation Camera等設備)。


針對部分用戶碰到的無法開機問題，已經確認源自HDMI
，而惹禍的是接口內部的一小片金屬向上彎曲，破壞了與數據線之間的連接
，導致視頻信號無法輸出。

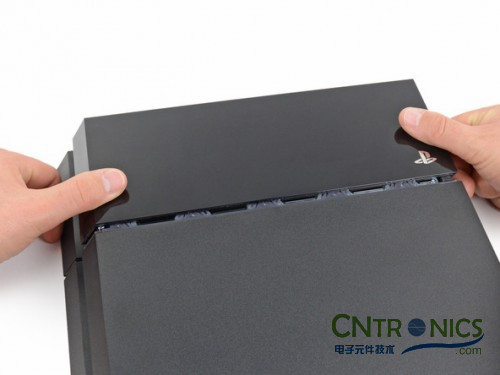

外殼的這一部分按住向外推即可取下。

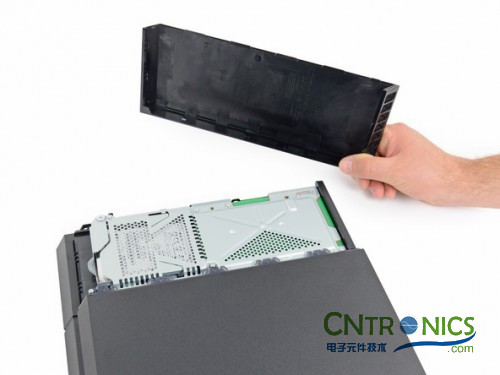

拿下外殼。
[page]

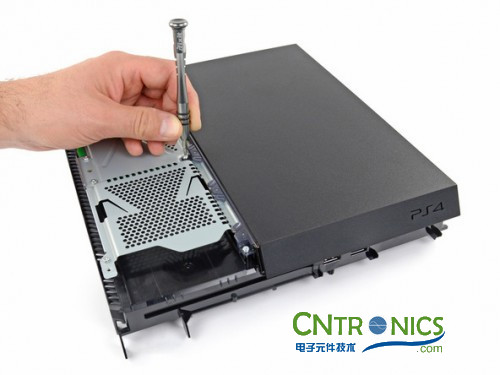

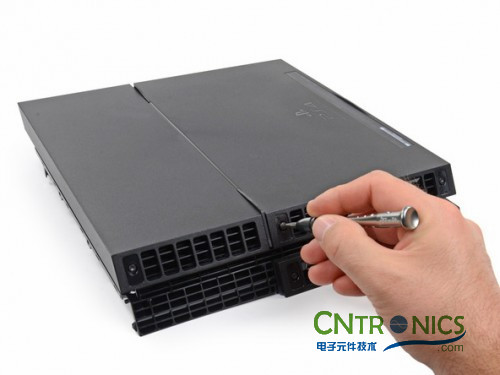

啟用螺絲刀。

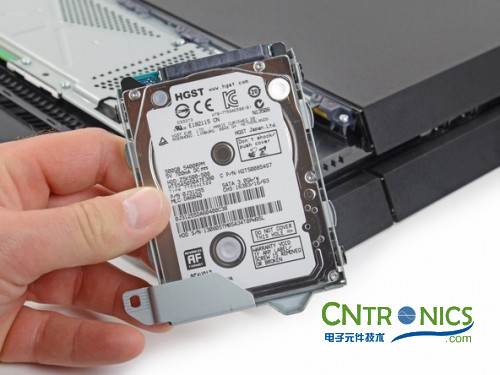

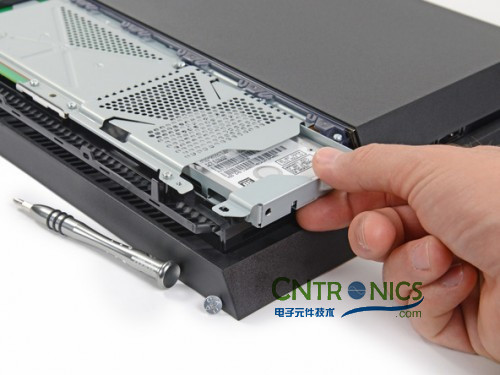

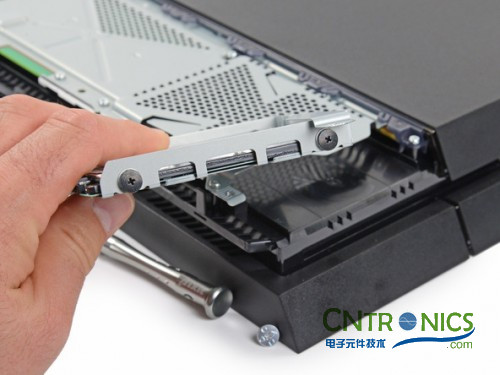

拔出硬盤。

來自西數旗下HGST，2.5寸，500GB容量，SATA 3Gbps接口，可隨意更換其它大容量硬盤。

[page]

隻要硬盤厚度不超過9.5毫米的筆記本標準硬盤規格都可以裝上
，不過那些12.5毫米的大尺寸就不行了。

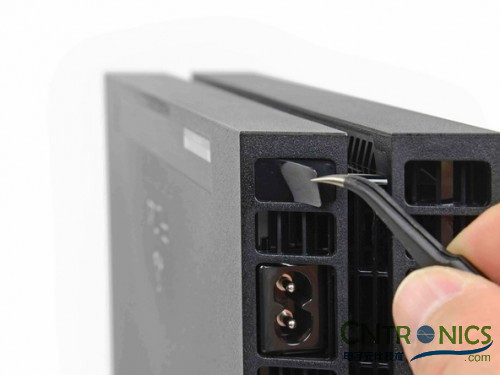

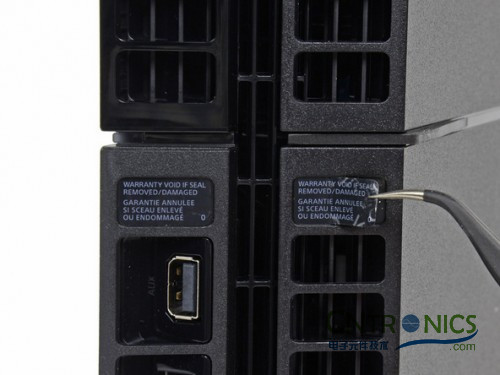

背部有四個貼紙
，其中兩個上邊還有警告，提醒用戶不要自己拆機。

弧形撚子，小心翼翼。

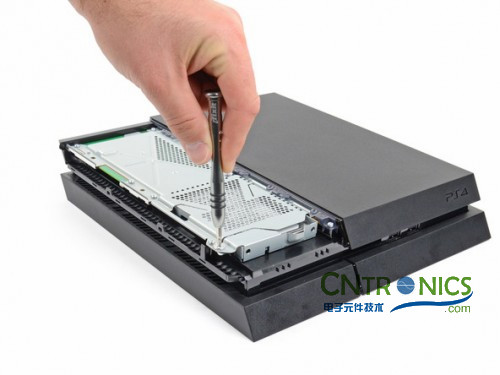

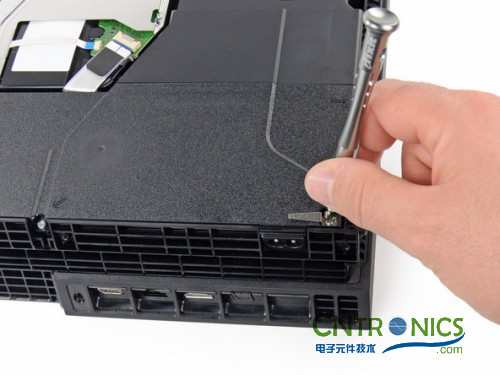

鬆開螺絲。

[page]

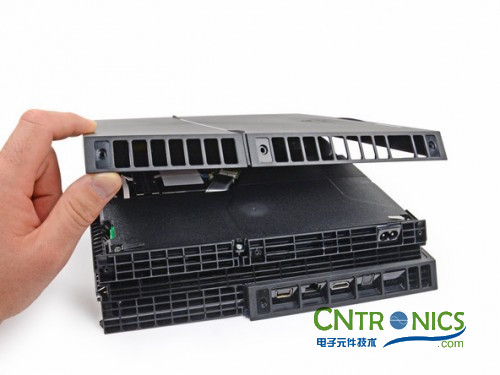

起開殼兒。

擰下安全螺絲後，第一眼看上去做工精細，組裝得也很緊湊。


邊角的螺絲也不僅僅是螺絲，而是起到某種作用的托架。


小小的PlayStation 4主機中內置了電源，這一點讓體積比PlayStation 4大許多的Xbox One絕對自愧不如。

[page]

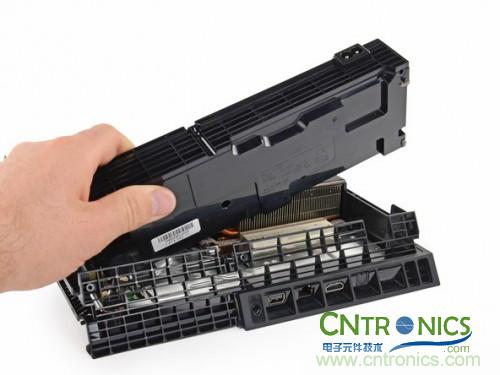

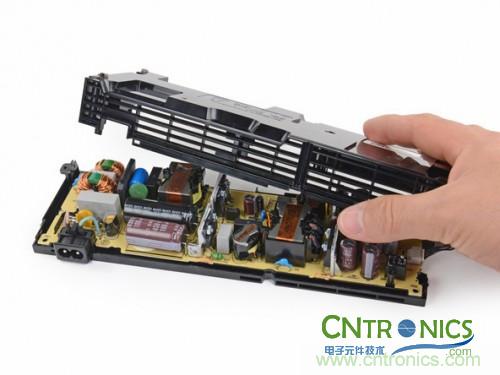

電源外殼非常容易取下，內部可見黃色PCB和各種電容、電感。

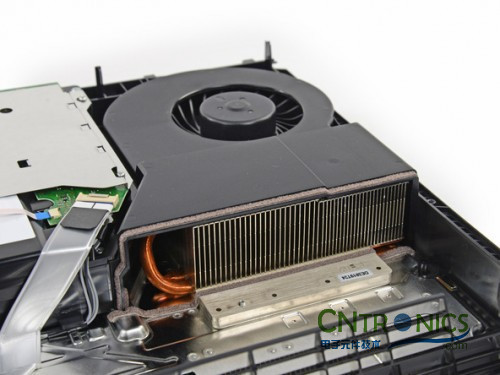

PlayStation 4的電源內置使得設計更加緊湊

，但散熱風扇就更重要了，可見其體積相當大
，還貫穿著熱管。

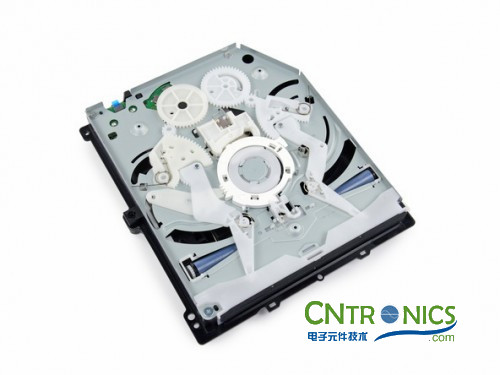

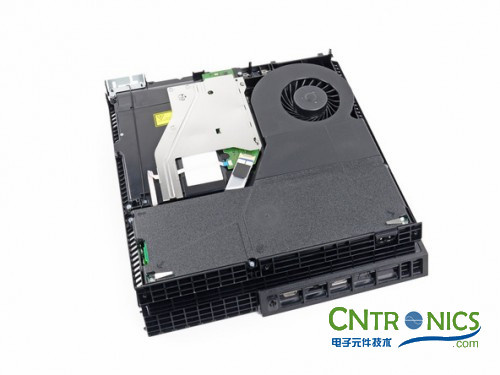

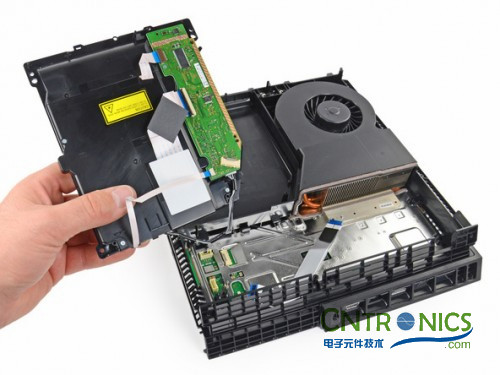

BD/DVD光驅是幾顆螺絲固定住。注意它不向下兼容，無法讀取PS3/PS2/PS1的遊戲光盤。

[page]

由於在機器內部
，因此PlayStation 4的光驅並沒有像普通光驅那樣用外殼包裹起來，內部一覽無餘。

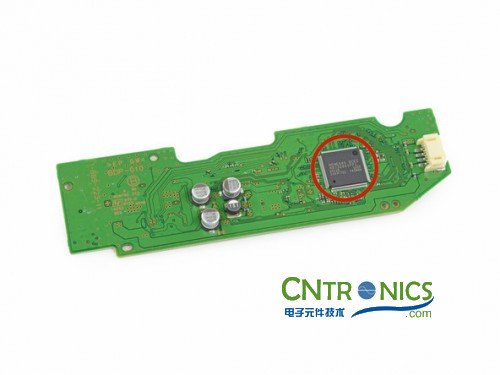

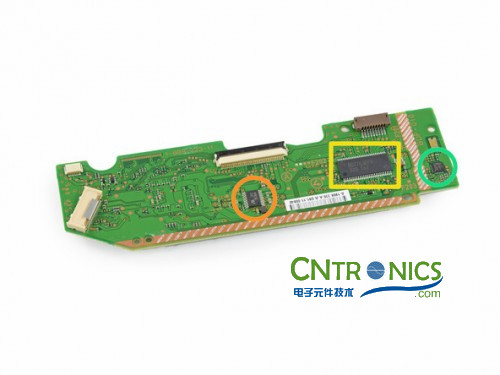

光驅電路板正麵隻有一顆瑞薩SCEI RJ832841FP1

，用途位置，應該是控製芯片。


背麵橙色Microchip Technology 312 3536A

、黃色BD7763EFV 325 T62、綠色STM8ED 9H A07 VG MYS 331Z。

[page]

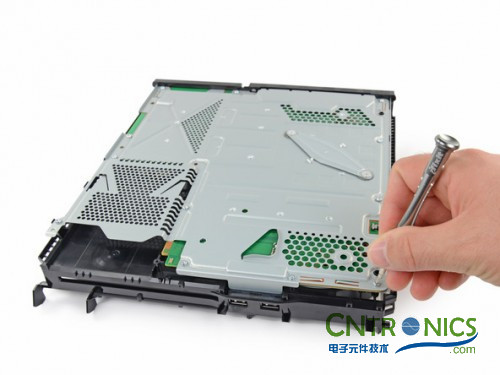

繼續擰螺絲。

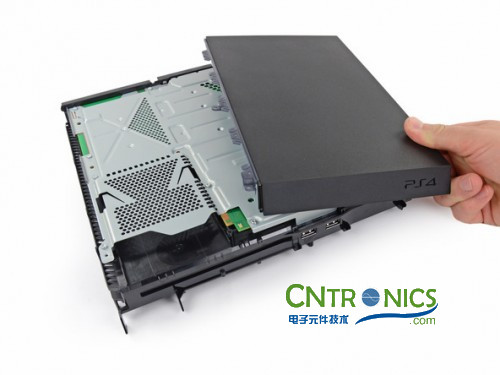

拿下外殼。


再次擰螺絲。

[page]

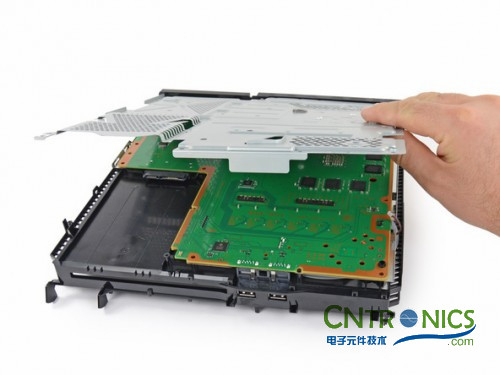

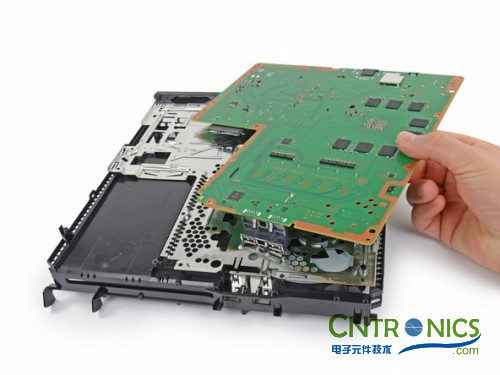

拆下PlayStation 4的後殼，拿開中間的支架
，主板近在眼前。


主板赫然呈現出來（好大）

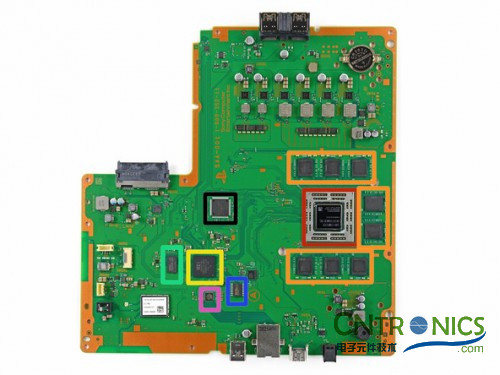

主板正麵芯片元件包括：
紅色：索尼電腦娛樂(SCEI) CXD90026G SoC處理器(AMD Jaguar CPU/GCN GPU)
橙色：三星K4G41325FC-HC03 4Gb(512MB) GDDR5內存/顯存顆粒，十六顆(正反麵各一半)
，總容量8GB
黃色：SCEI CXD90025G低功耗協處理器，網絡任務專用
綠色：三星K4B2G1646E-BCK0 2Gb(256MB) DDR3緩存
藍色：Macronix MX25L25635FMI 256Mb(32MB)串行Flash
粉色：Marvell 88EC060-NN82以太網控製器
黑色：SCEI 1327KM44S

[page]

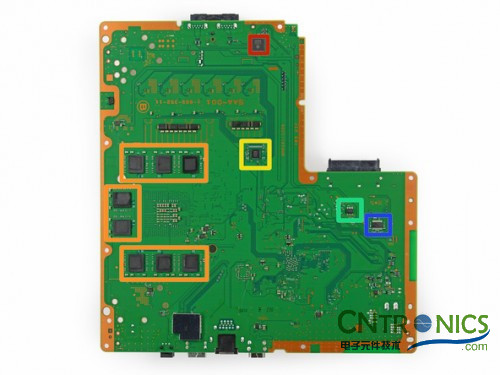

主板背麵芯片元件包括：
紅色：Genesys Logic GL3520 USB 3.0 Hub控製器
橙色：另一半內存/顯存
黃色：International Rectifier 35858 N326P IC2X
綠色：Macronix 25L1006E CMOS串行Flash
黑色：39A207 1328 E1 3FU

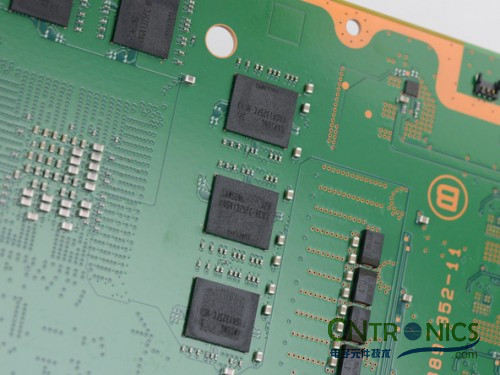

三星GDDR5內存

、顯存。


左下角黑色的，鬆下MN86471A HDMI通信芯片。

[page]

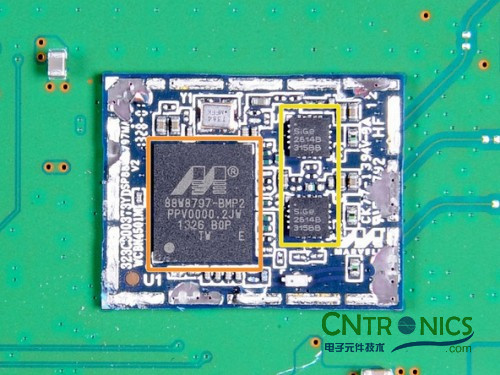

左下角白色的那個，揭開後發現是Marvell Avastar 88W8797-BMP2無線芯片，支持802.11n 2x2 Wi-Fi、藍牙4.0、調頻收音機。

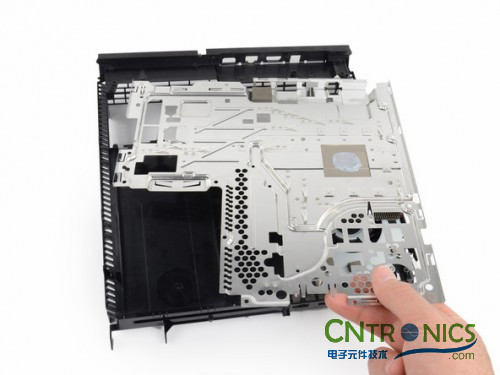

主板下方的電磁屏蔽框架。

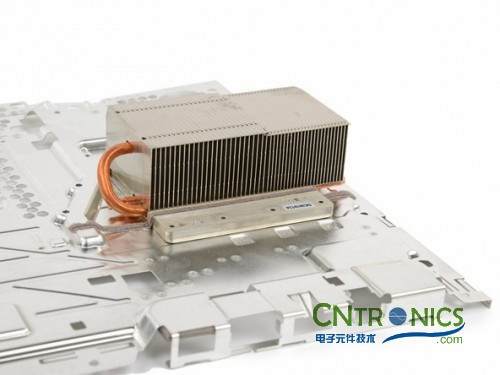

碩大的散熱器被牢牢粘在了上邊無法取下。PlayStation 4的電磁屏蔽支架邊緣極其鋒利
，需要異常小心。

[page]

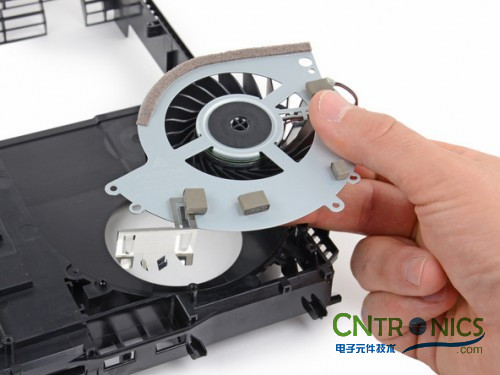

風扇！

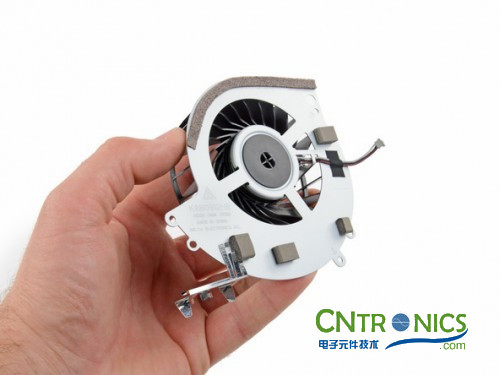

做工很棒的超大號風扇
，相信會比PlayStation 3的散熱性能提高不少，同時更安靜
，更智能。

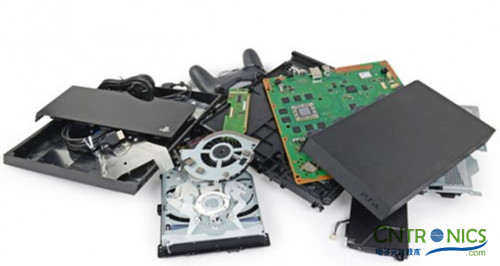

拆解完：堆了一堆。

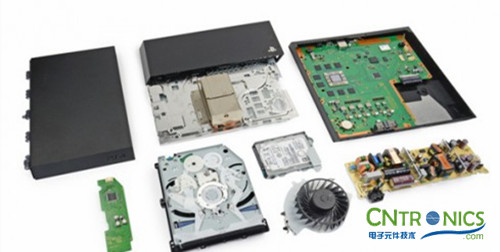

擺放整齊 來個全家福。


大神給PlayStation 4打出的維修指數為8分
，基本還是非常容易維修。


結束語：zenmeyang，dabaoyanfuleba，yuanlaiyouxijineibujiushizhezhonggouzao

，xiaohuobanmenyoushijianyekeyishishichaijiexia

，zhishi，qianwanbiechaihouzhuangbushang，nakejiurenaoleo！
