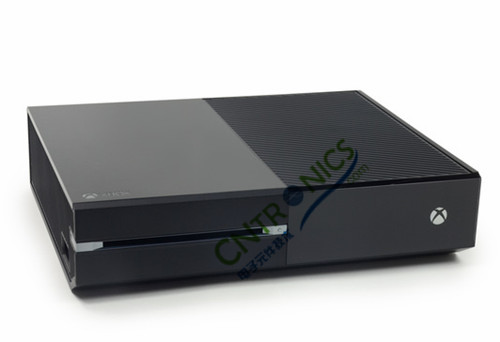

1、

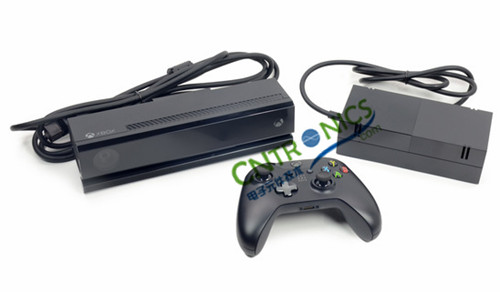

外觀圖和相關參數技術規格：
8核x86處理器
HDMI直通
8 GB的RAM
500 GB的存儲容量的Blu-ray/DVD驅動器


2、在Xbox360控製器中，具有一些更新。Xbox一個控製器開發成本超過1億美元
，甚至有一個內置的投影儀。

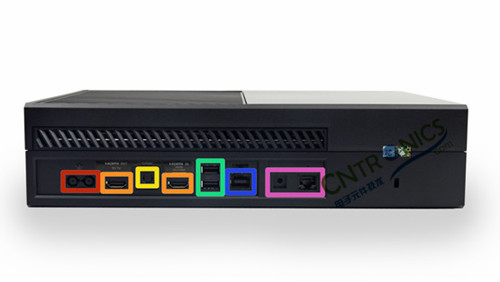

3、
電源插口
HDMI輸出（左）和HDMI輸入（右）
數字光纖音頻輸出
兩個USB 3.0端口
Kinect的端口
紅外輸出和以太網端口

[page]

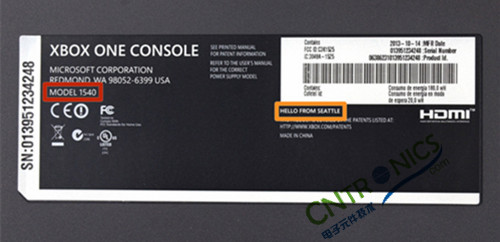

4
、
模型1540和由微軟公司雷德蒙設計

，而且背部印著友好的話，微軟說“你好從西雅圖。”


5、
尋找一些螺絲釘，或其他神奇的入口點。

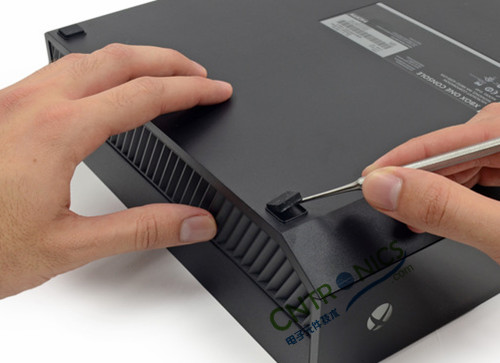

6、

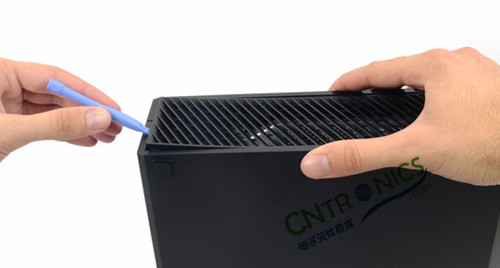

用塑料開啟工具，把格柵翹起來。

[page]

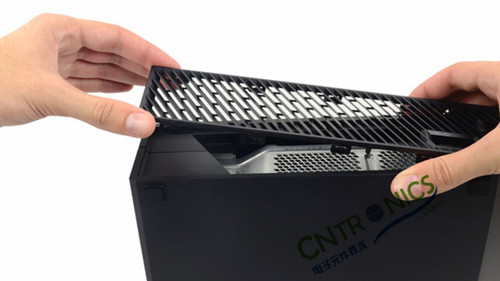

把格柵啟下來
，這類似於在Xbox360的底部排氣閥拆卸過程


7、

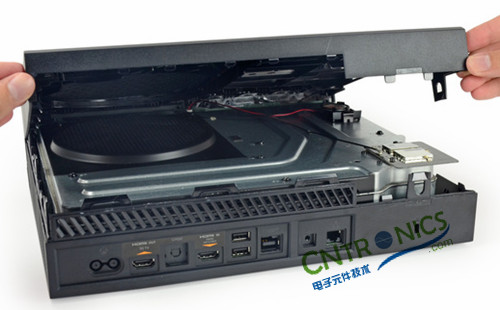

掀開蓋子，準備開內部構造。


8、

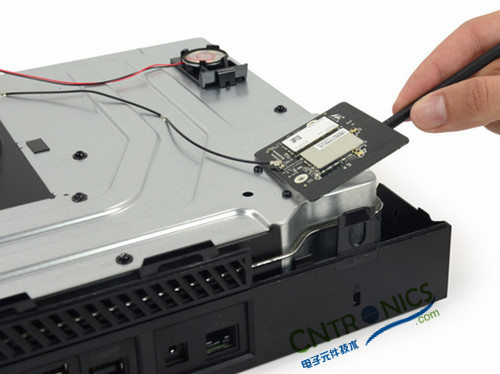

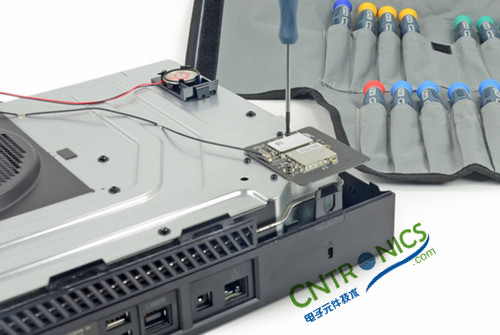

用螺絲刀去除掉Wi-Fi板固定到位的小螺絲。

[page]

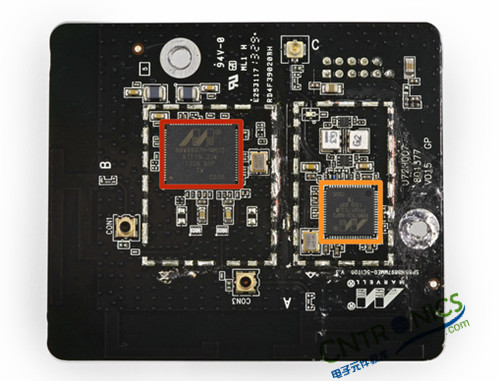

Marvell的Avastar88W8897和2x2 MIMO的Wi-Fi無線組合芯片支持的802.11ac，NFC，藍牙和無線顯示技術。


Marvell的Avastar88W8782U WLAN SOC W / USB2.0接口支持。


9、

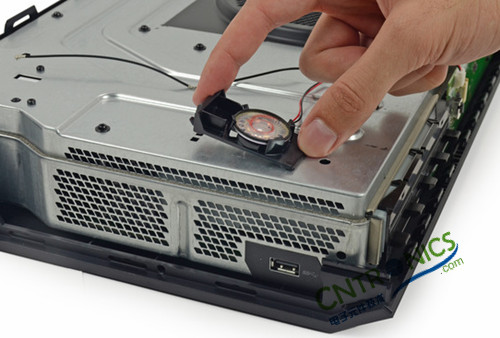

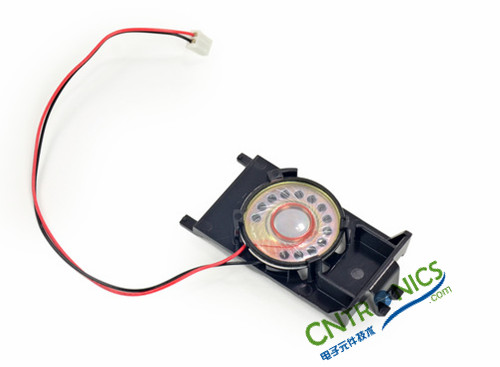

Xbox一個揚聲器。或者它可以是一個弧形的反應器的早期。

[page]

原型。可能是揚聲器。


10、

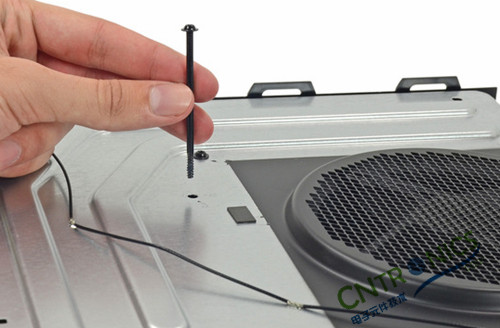

八個64毫米T9 Torx螺釘固定上部金屬屏蔽機箱。

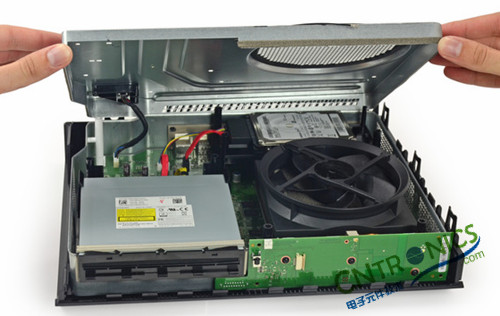

11、
內部的的Xbox第一個真正的一瞥。

[page]

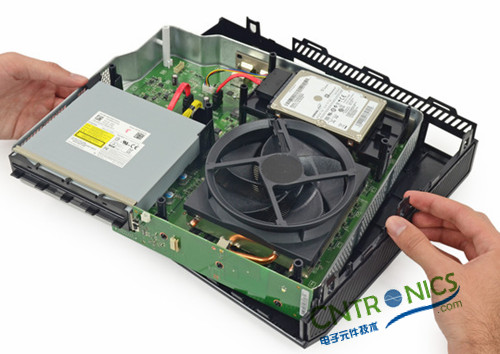

將整個的Xbox一個組件簡單地從下殼體升空進行拆解。

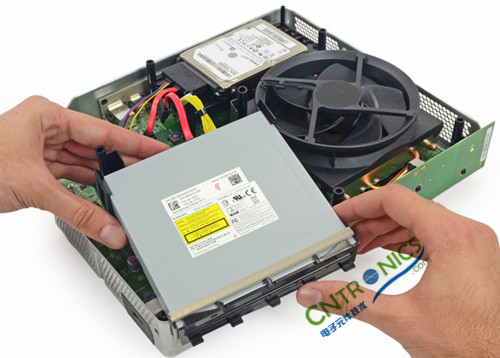

12、

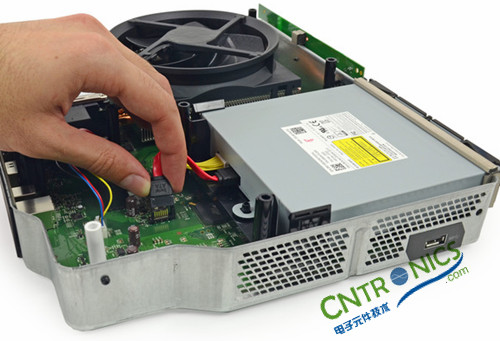

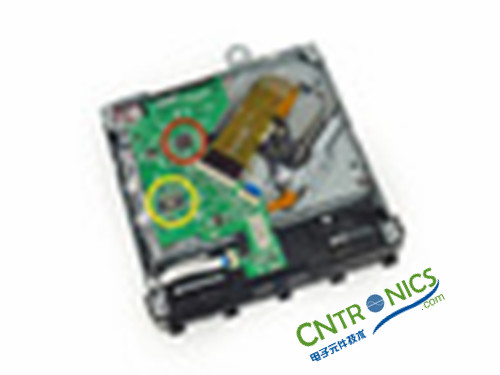

可修複的的Blu-ray/DVD變頻器通過SATA數據接口連接到主板上。


幾個IC和一個大型帶狀電纜。

[page]

紅色是微軟MS0DDDSPB11326-BTSL ATNGS501
黃色是37T AVY7

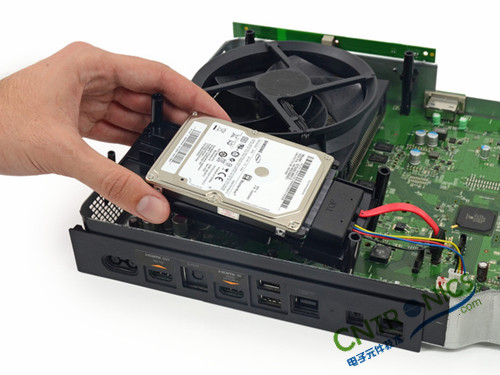

13
、

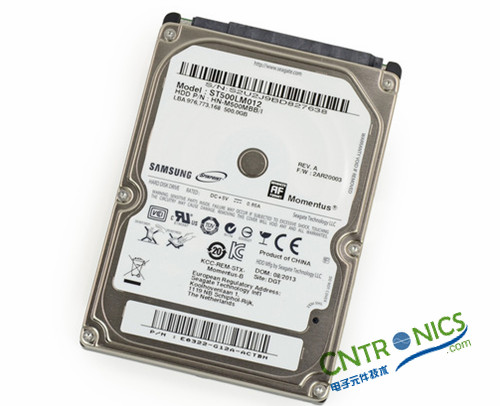

不正式配有可更換的硬盤驅動器。


三星的Spinpoint M8 ST500LM012500 GB
5400轉的8MB緩存SATA II的3.0Gb / s硬盤驅動器。

[page]

14、

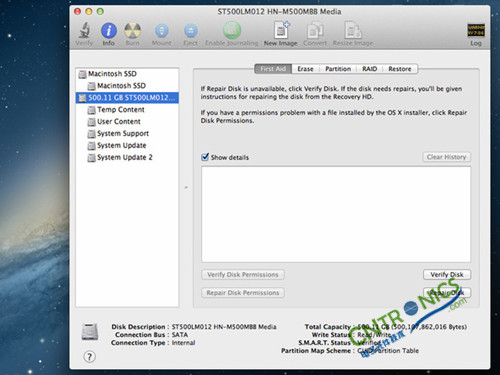

拆機升級！我們發現有5 NTFS分區：
溫度含量：44 GB的容量，27.1GB可用的（在一個Xbox

，我們從來沒有打開）。
用戶內容：391.9 GB的容量，沒有用。
係統支持：42.9 GB的容量，34.1 GB可用。
係統更新：12.8 GB的容量，11.8 GB可用。
係統更新2：7.52 GB的容量，7.47 GB可用。


15、

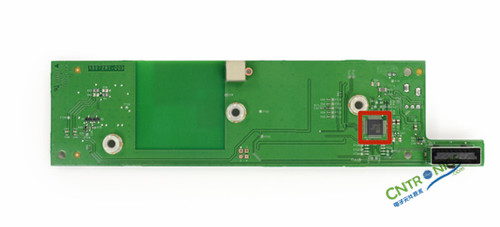

射頻模塊電路板的背麵設有一個孤IC，從信息存儲設備標記9160F1MS0313272317B057。

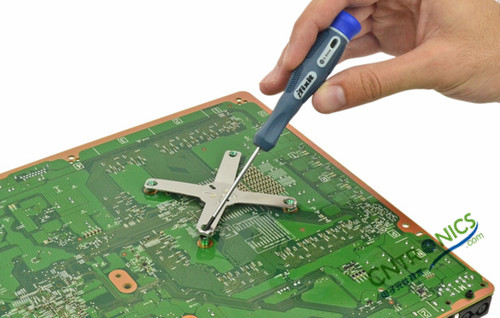

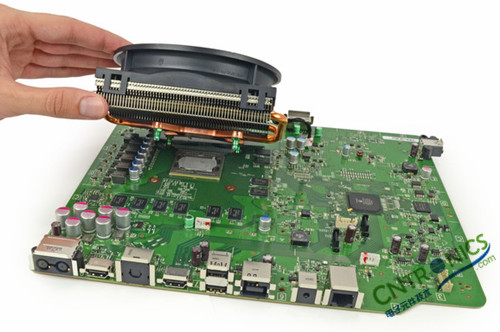

16、
“X”標誌的地方。散熱器/、風扇組件固定在主板上，有幾個T9 Torx螺釘。

[page]

死亡的臭名昭著的紅環後
，我們看到一個健壯的冷卻係統。

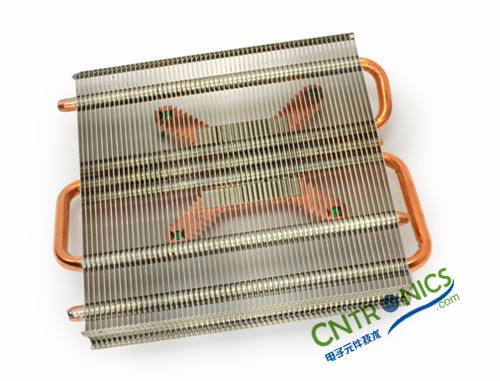

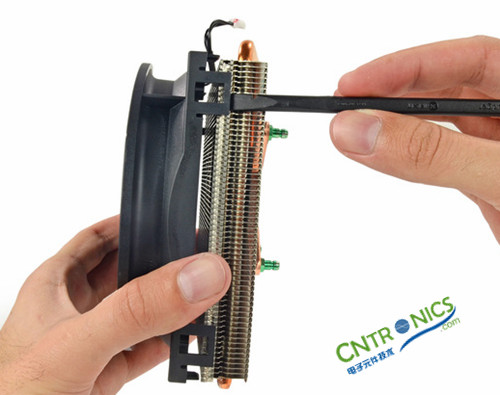

17
、
如果您的新的Xbox有一個散熱問題

，更換風扇或散熱片很容易，涼風習習。


所需要的是將SPUDGER的112毫米直徑的風扇從散熱器分開，並簡單輕彈。

[page]

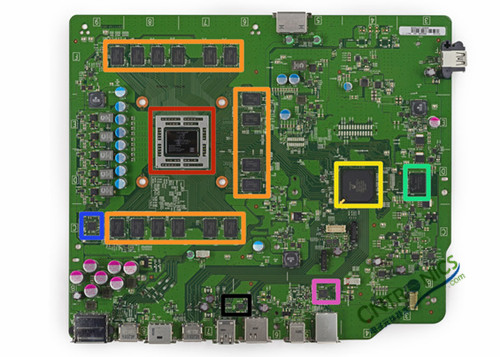

18
、
集成電路的軍隊。
紅：X887732-001 DG3001FEG84HR（包括AMD的“美洲虎”8核CPU+ AMD Radeon圖形GPU）
橙：16X SK海力士H5TQ4G63AFR4 GB（512 MB）DDR3 SDRAM（共16×512 MB =8 GB）
黃：X861949-005 T6WD5XBG-0003
綠：SK海力士H26M42003GMR8 GB的eMMC NAND閃存
藍：安森美半導體NCP4204 GAC1328G集成電源控製IC
紫：瑞昱的RTL8151GNM以太網控製器
黑：德州儀器TPS25903 V至20 V高電流負載開關

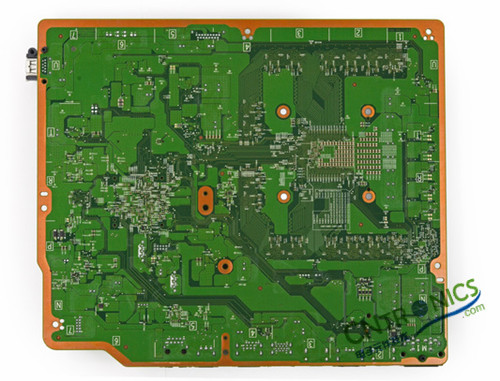

19、
主板的背麵是一個光榮的，綠色的田野，避免了任何集成電路。


20、

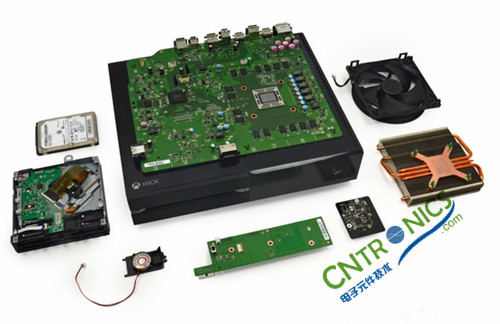

來張全家福！

[page]

21、
微軟的Xbox一個可修複得分：8
