兩個不用的手機充電器
，因為做這款DIY的初衷是將Timer Changer工作的電源供應和為手機充電的電源供應分離開，避免Timer Changer的工作給手機充電造成幹擾和影響

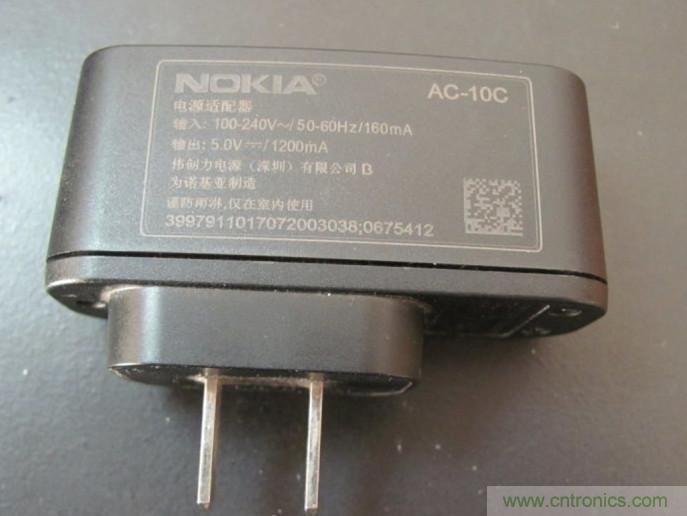

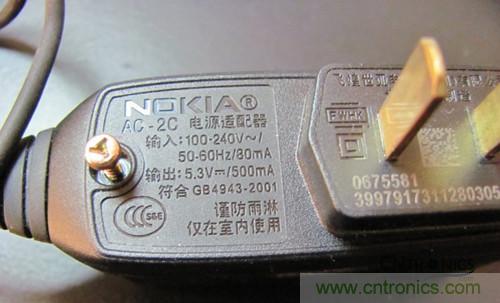

，這裏選擇5.3V500mA充電頭一個，作為Timer Changer工作的電源，另選擇一個5V1200mA的充電頭，作為輸出給手機充電。

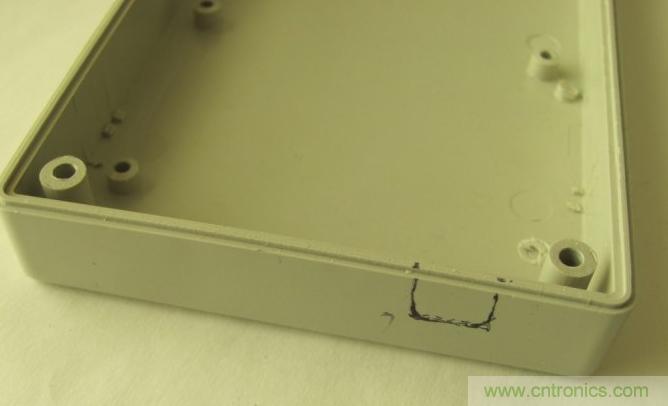

對於純手工的DIY，涉及到外殼的DIY作zuo品pin，需xu要yao首shou先xian處chu理li外wai殼ke，我wo們men要yao根gen據ju外wai殼ke的de不bu同tong情qing況kuang
，來lai決jue定ding內nei部bu的de設she計ji

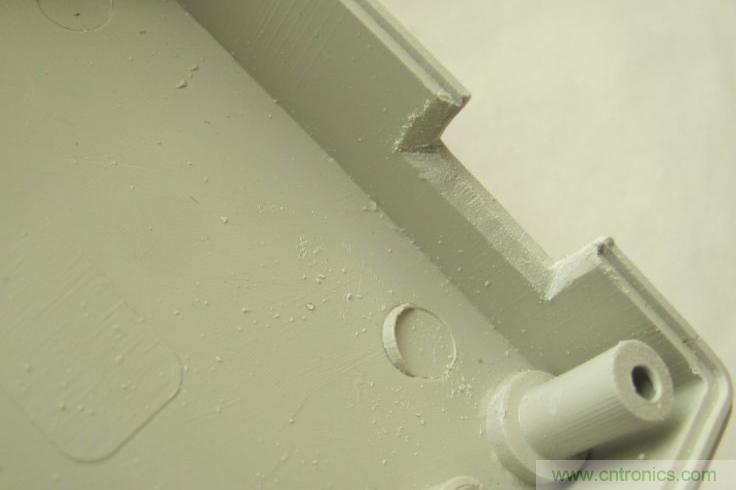

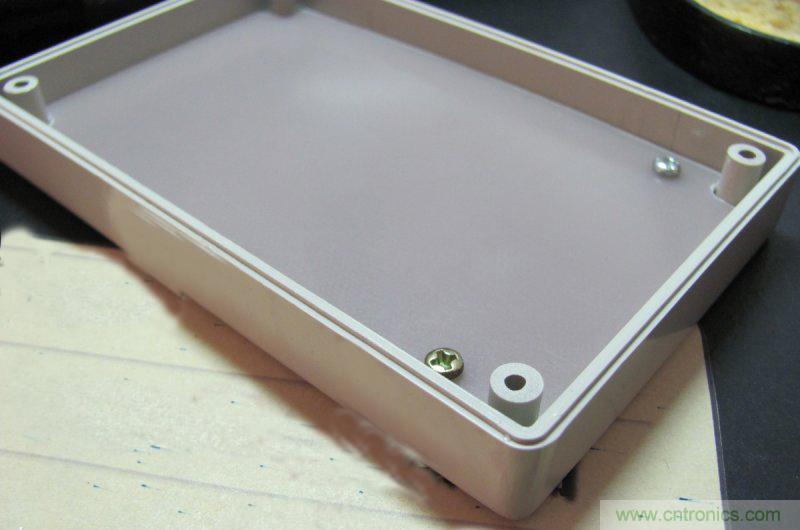

，這zhe個ge外wai殼ke是shi很hen早zao以yi前qian買mai來lai的de
，裁cai出chu合he適shi大da小xiao的de覆fu銅tong板ban，打da出chu固gu定ding螺luo絲si的de位wei置zhi，當dang然ran，還hai必bi須xu要yao找zhao到dao合he適shi的de螺luo絲si來lai固gu定ding。

[page]
將選好的兩個充電頭拆掉，拆出電路板待用

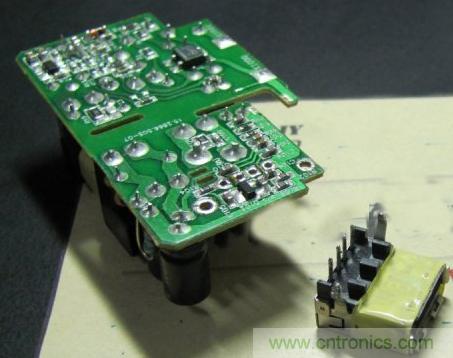

，下圖為1200mA的充電頭電路板，將USB接口焊下待用。


先按照外殼和板子的形狀等因素，直觀地設計內部的布局，保證所有的功能模塊和零件都可以順利且合理的裝進外殼。

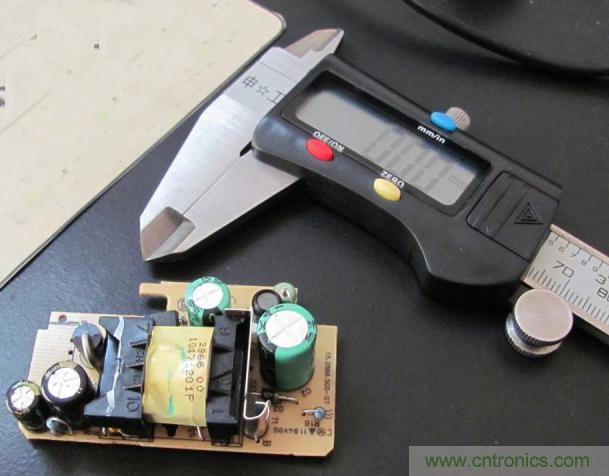

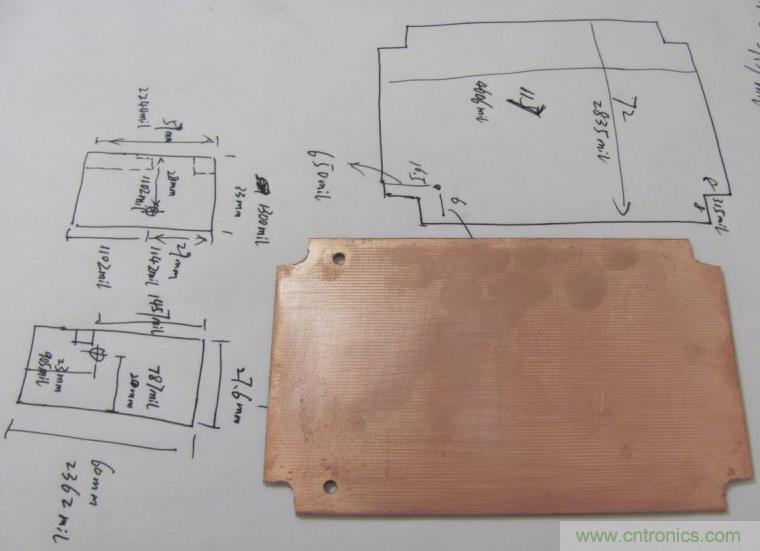

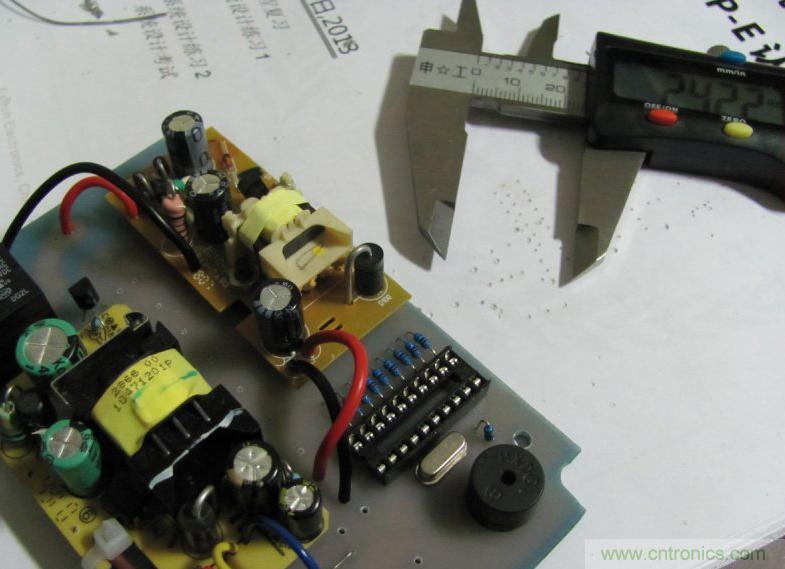

比較精確的測量各部件的尺寸及固定位置
，為下一步繪製PCB做好準備。

[page]
繪製PCB的過程暫略，畫好PCB後，準備做PCB。反複構思各部件的位置是否合理
，反複思考各部件的安裝和結合方式對最終效果的影響，確認無誤後，開始製作Timer Changer的PCB板。

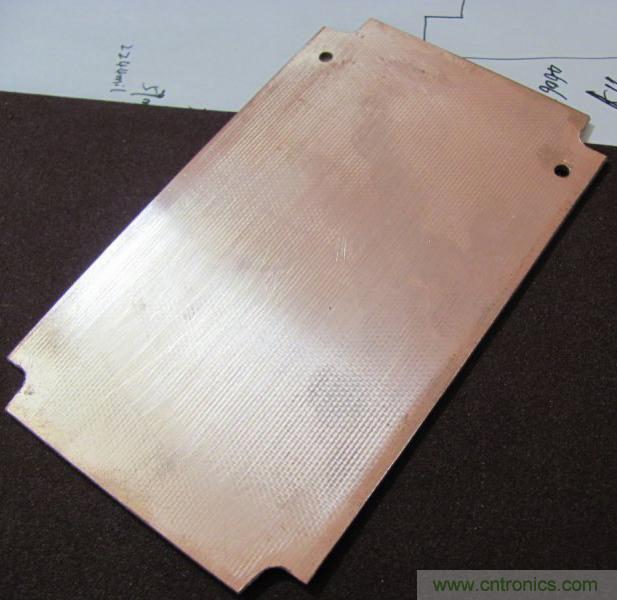

砂紙打磨。

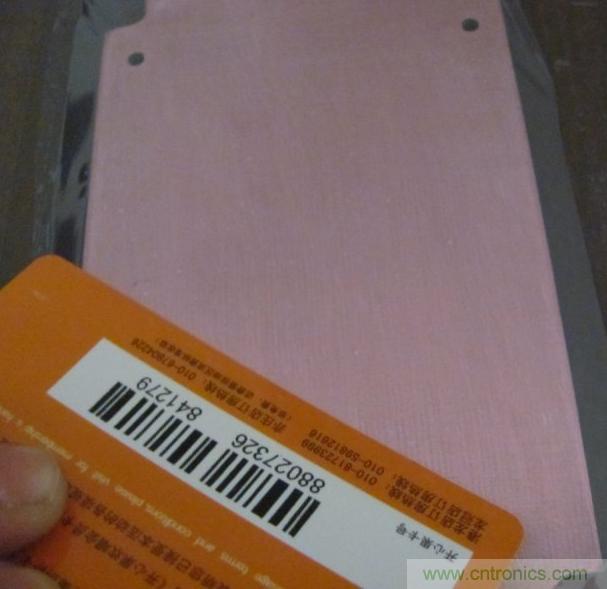

貼感光膜。

[page]
曝光。


顯影。

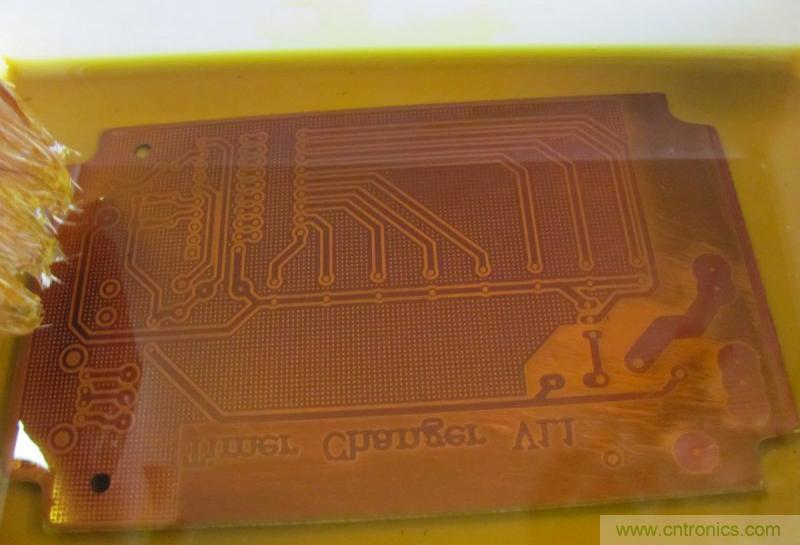

三氯化鐵蝕刻。

[page]

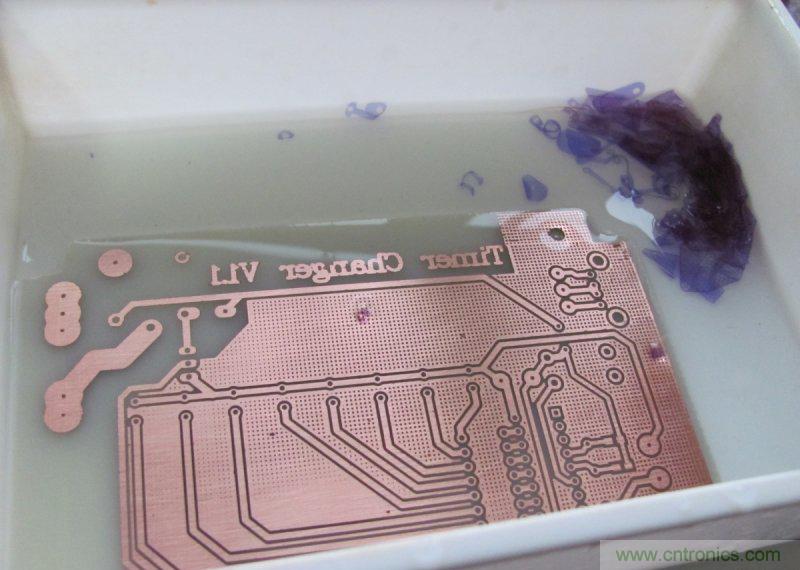

脫膜。

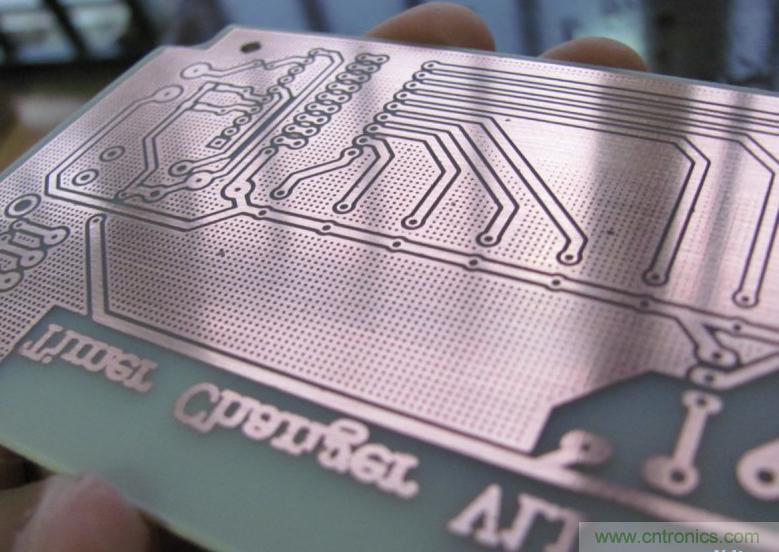

PCB完成效果。

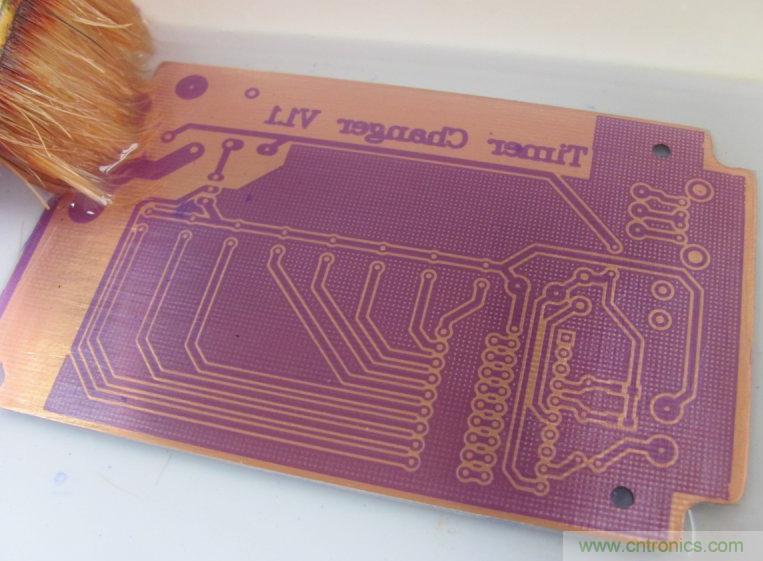

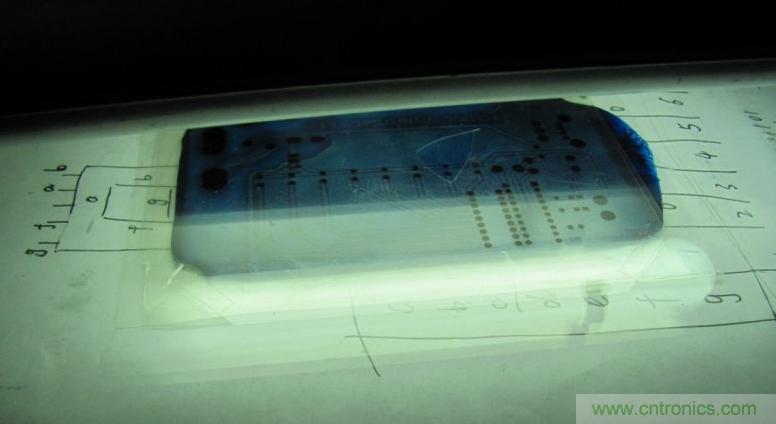

蓋藍油、曝光。

[page]

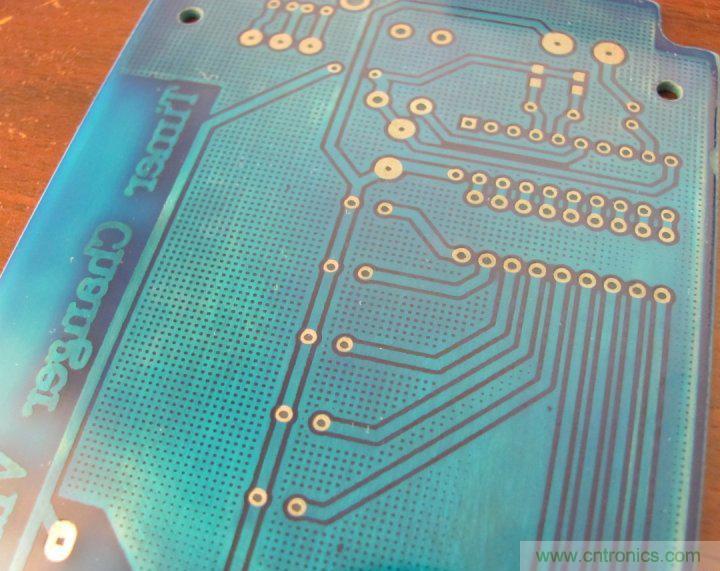

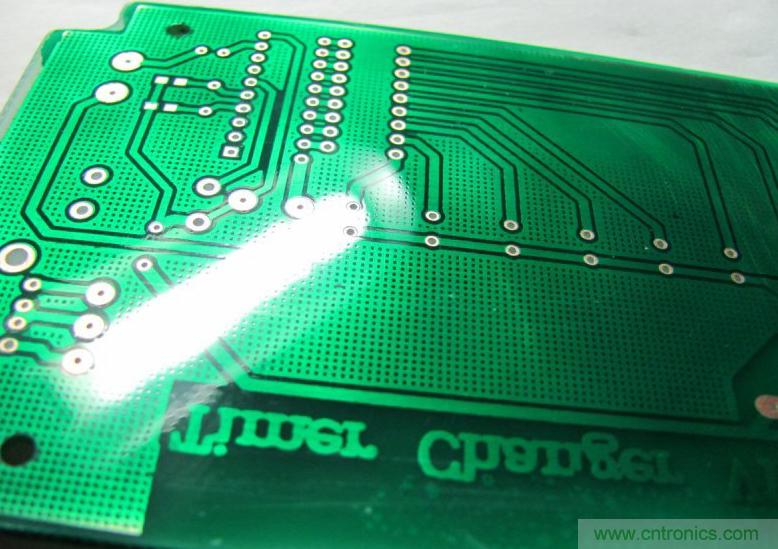

蓋藍油完成
，這裏有兩張照片
，蓋綠油的效果看上去還不錯
，但是有一塊曝光不充分，返工又蓋了一次藍油。

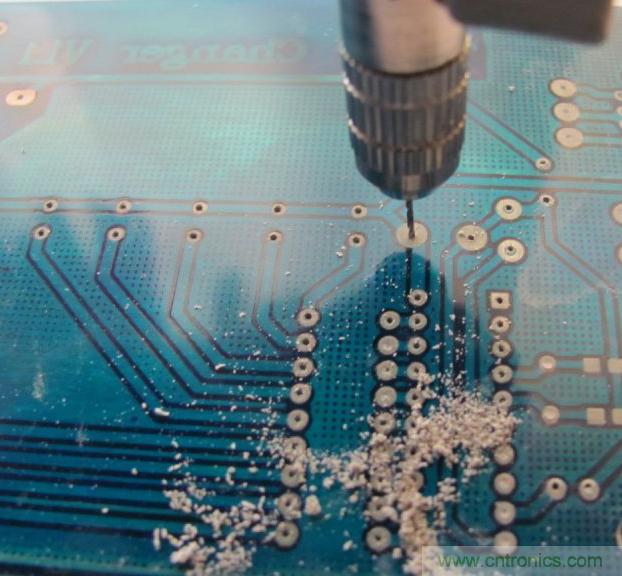

打孔，到這步為止，PCB板算是做完。

[page]

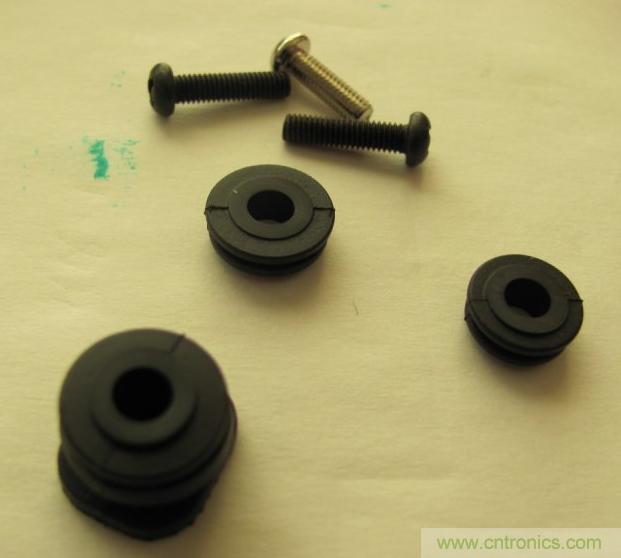

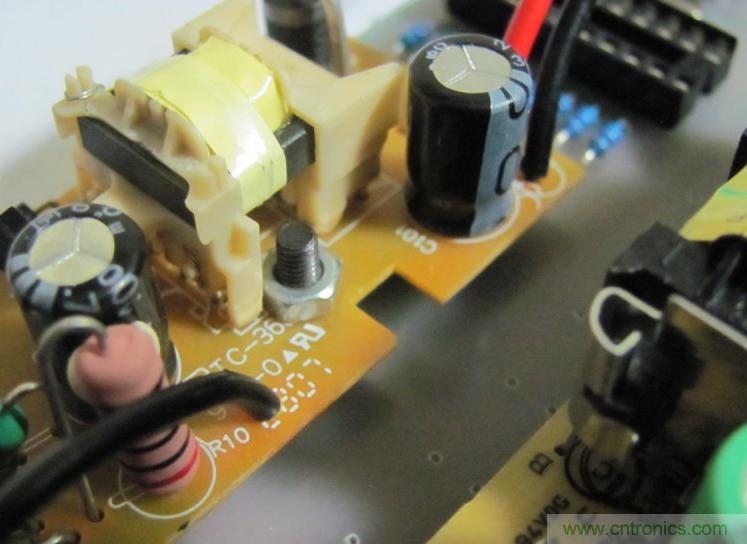

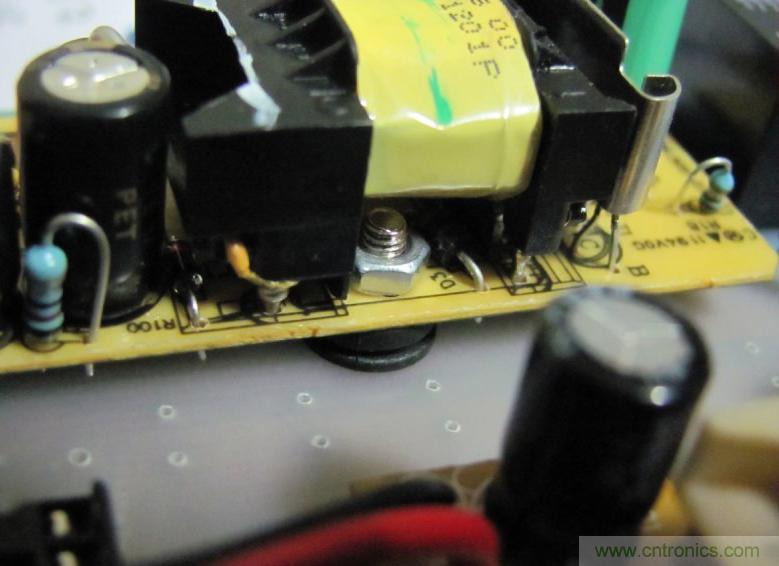

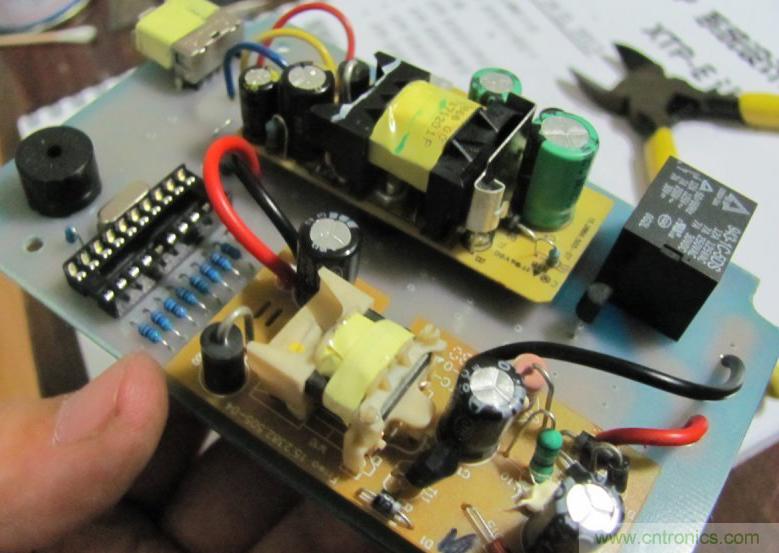

準備兩套膠墊和螺絲，用來將兩個充電頭電路板固定在Timer Changer主板上（固定方式如下圖所示），用相同的辦法將另外一個充電頭用螺絲墊上膠墊牢固地固定在主板的合適位置上。



[page]

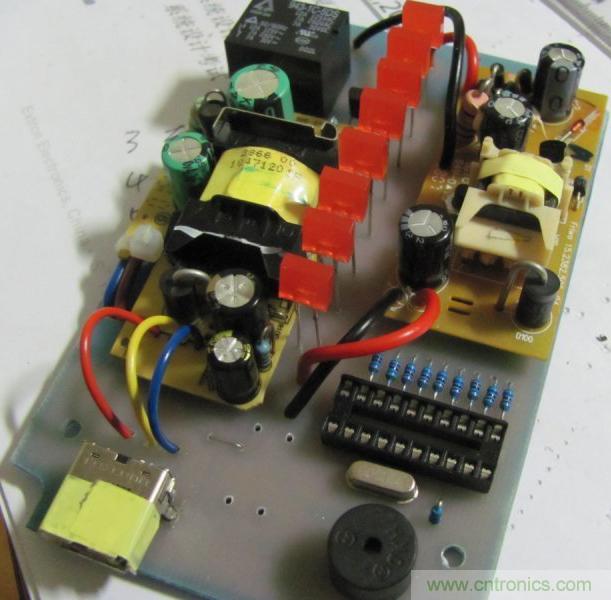

整體的設計和DIY過程並存
，邊測量邊做，不要急於求成，按照設計的電路將電阻
、繼電器等原件焊到板子上。

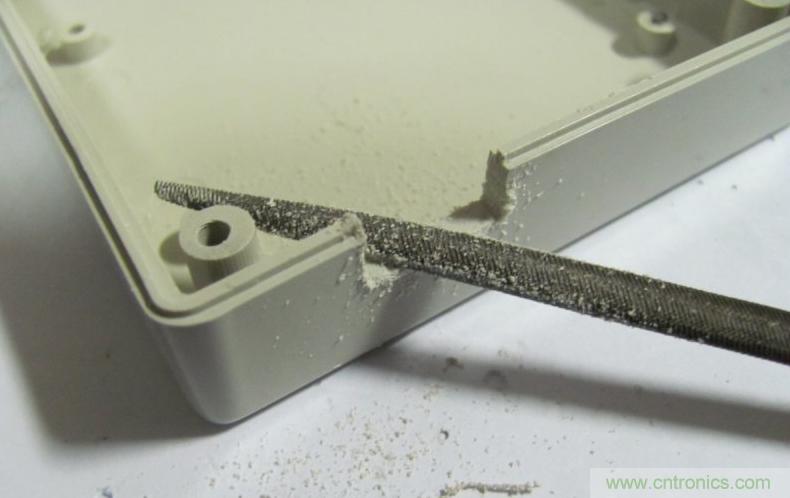

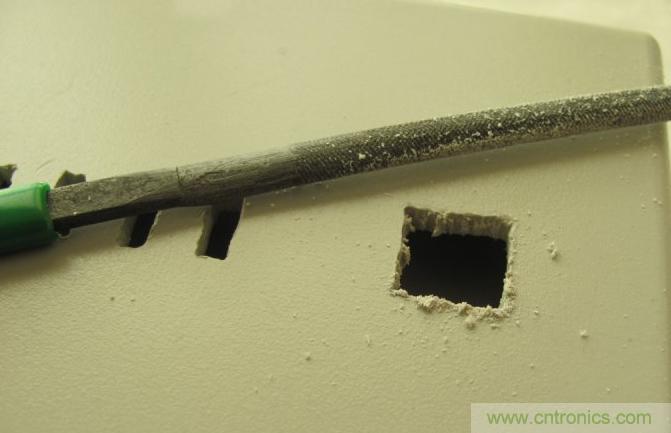

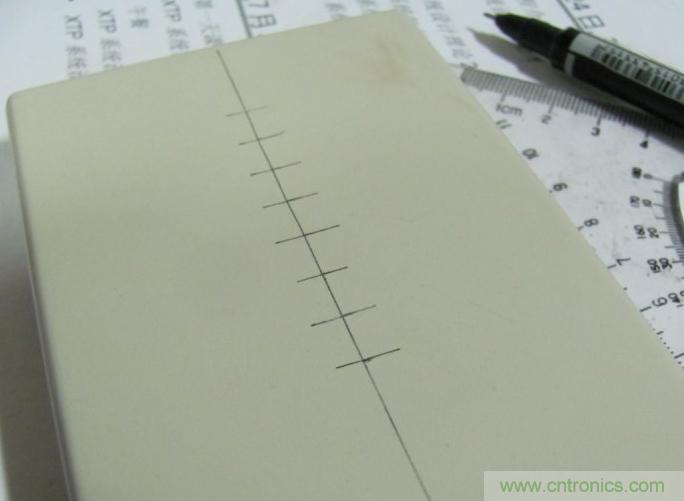

下麵可以處理一下外殼，按照設計的USB接口位置、8個LED燈和設置按鈕的位置在外殼上開出合適大小的孔。

[page]


[page]

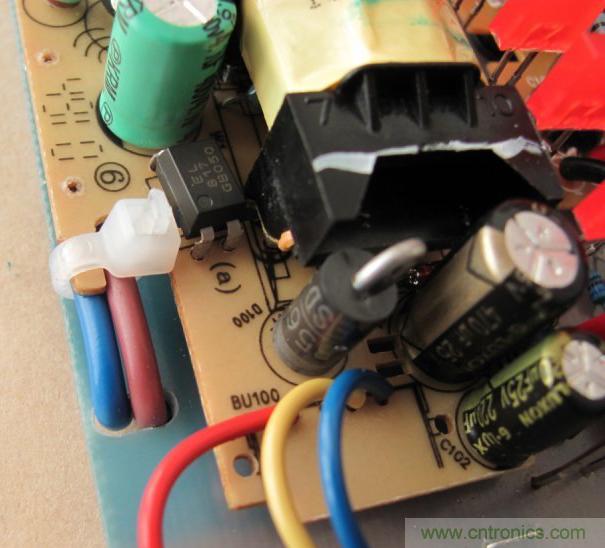

安裝好兩個充電頭電路板後，要進行必要的固定
，這裏用紮帶進行必要的線纜固定。


焊上8個LED時間指示燈，並將必要的跳線焊好。

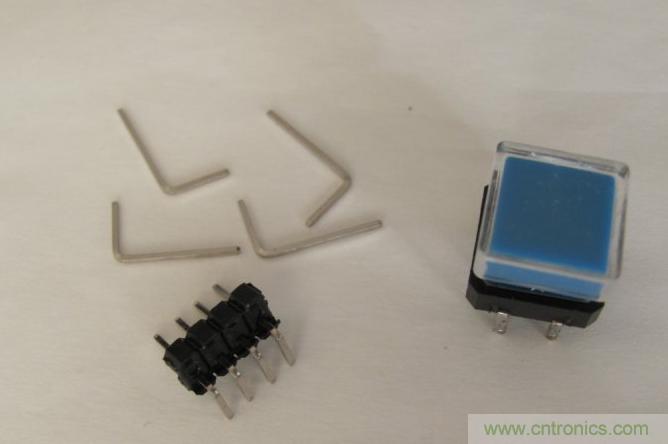

為了使微動開關平麵在外殼麵板上
，這裏給微動開關配了個“高蹺”，用錫焊牢。


[page]

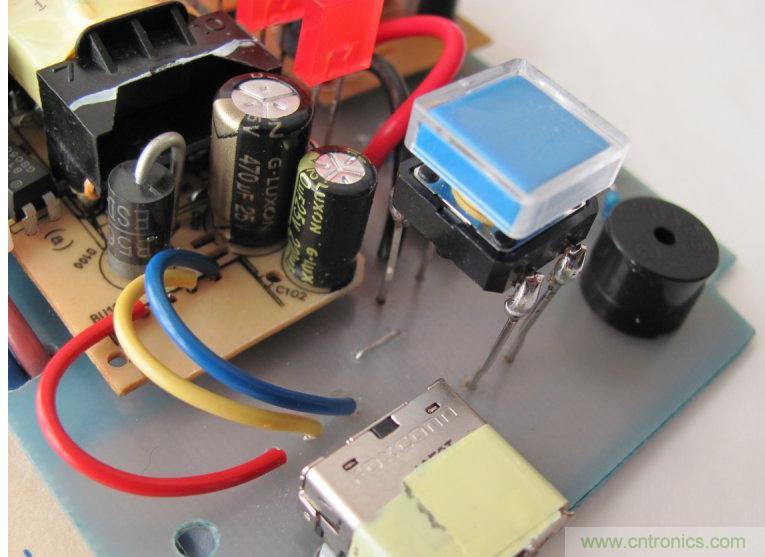

來幾張踩了高蹺的微動開關特寫。

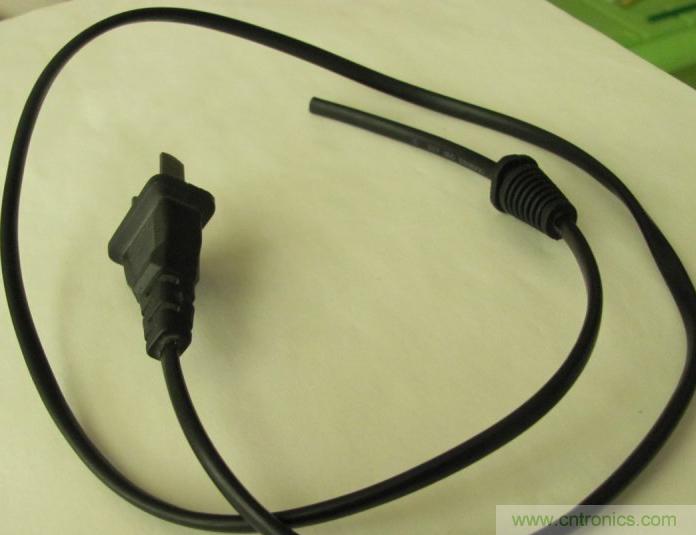

下麵處理市電接入部分

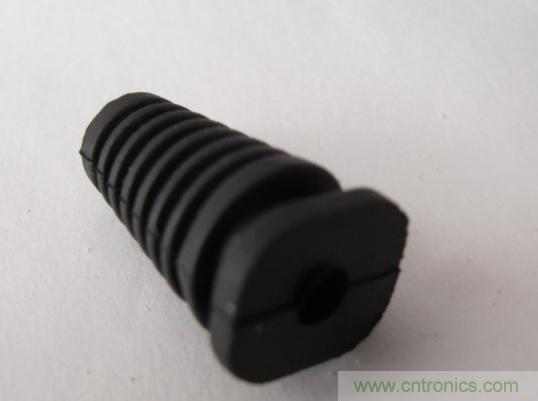

，取廢舊台燈的電源線和橡膠套，DIY一條帶固定的電源線。


[page]
在外殼上開出電源箱的固定孔。

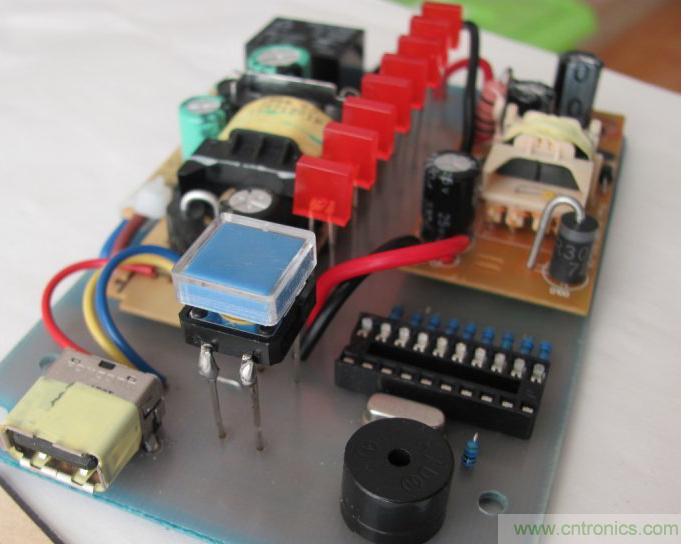

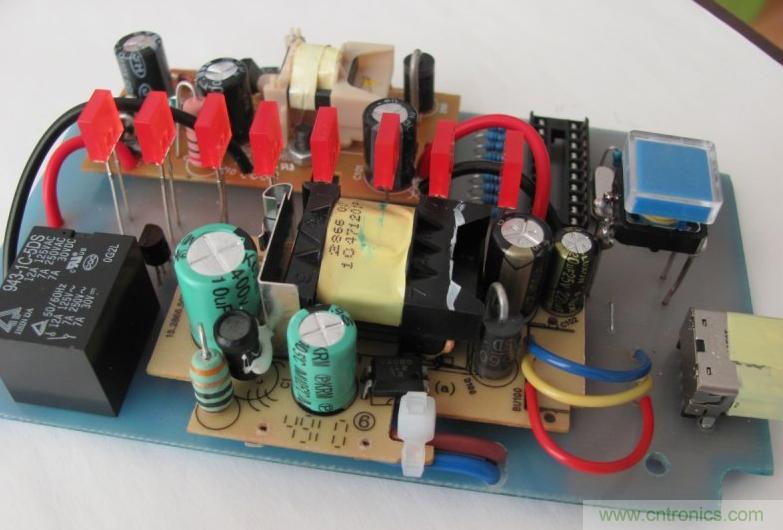

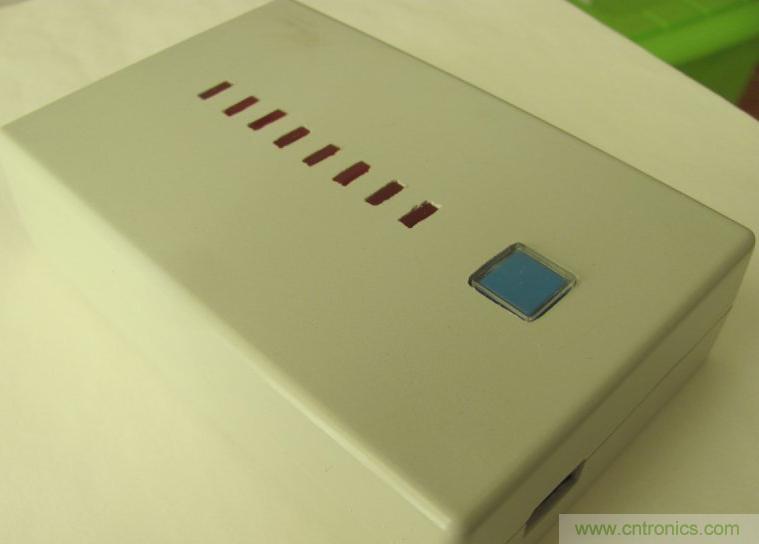

半成品的效果。


USB接口特寫。

[page]

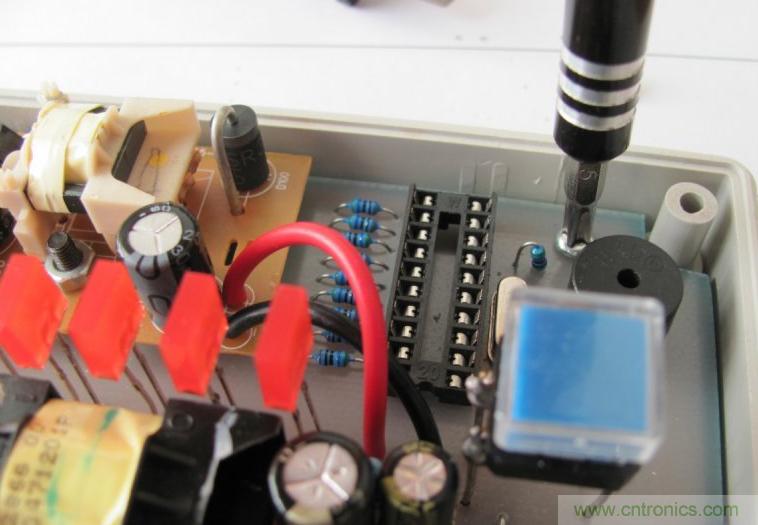

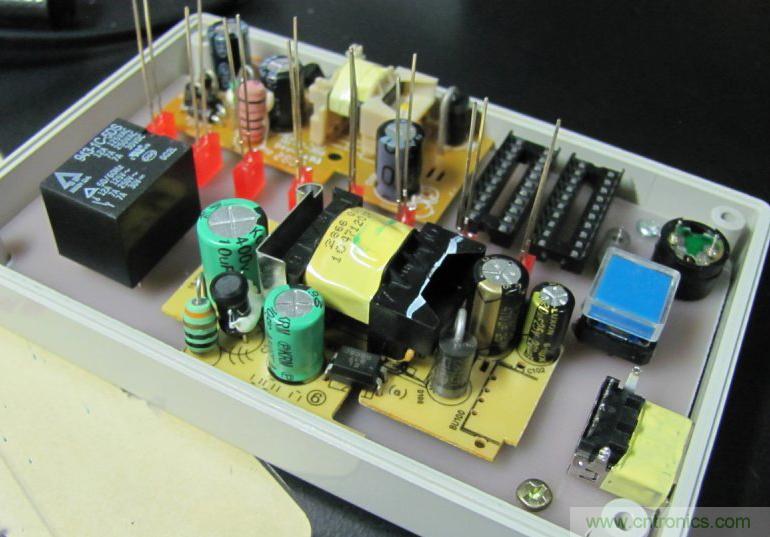

DIY到這裏，主要的步驟就完成了，下麵就可以將焊好的板子裝到外殼裏了。

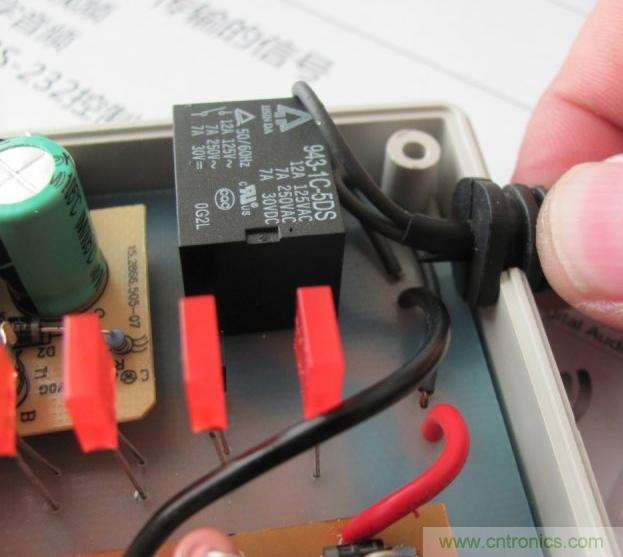

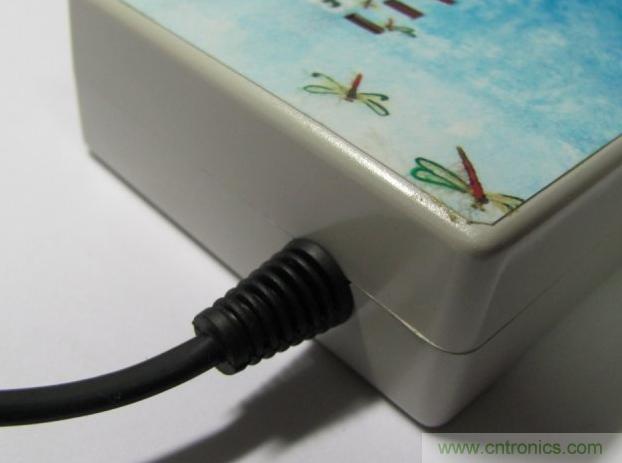

卡住電源線。

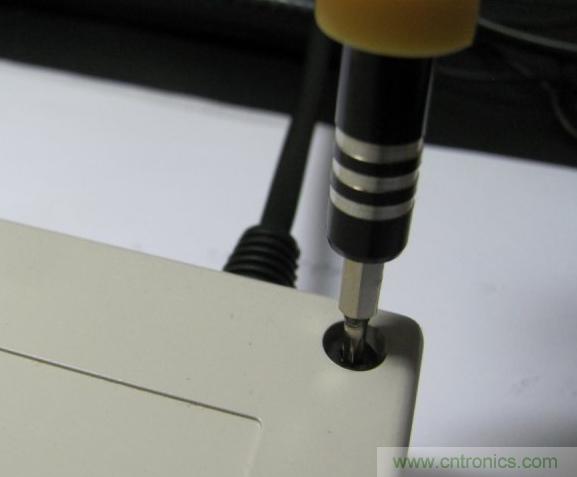

安裝外殼。

[page]
為了讓這款Timer Changer更加美觀
，下麵要設計一下麵板的效果了，打印出麵板。


表麵可以用菲林紙粘貼，防止水漬等對麵板的汙染，然後用萬能膠粘到Timer Changer麵板上。


同樣，設計好定時按鍵的樣式。

[page]

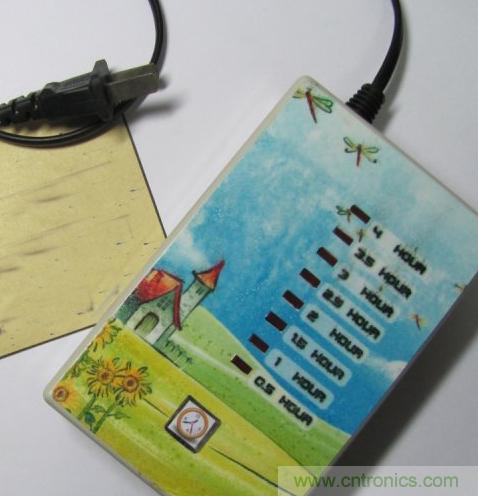

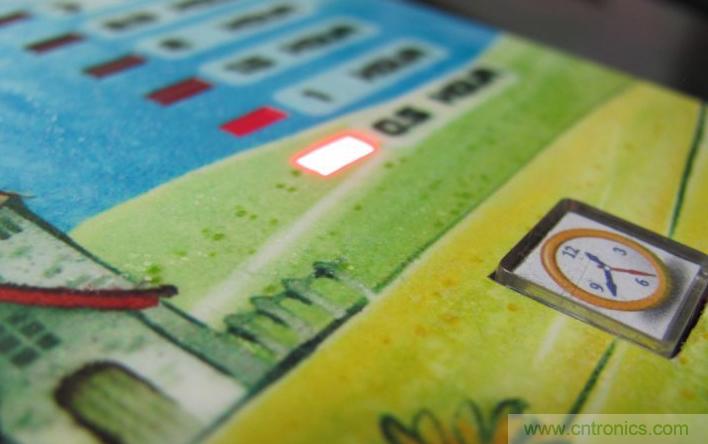

下麵在上幾張Timer Changer整體效果的特寫。

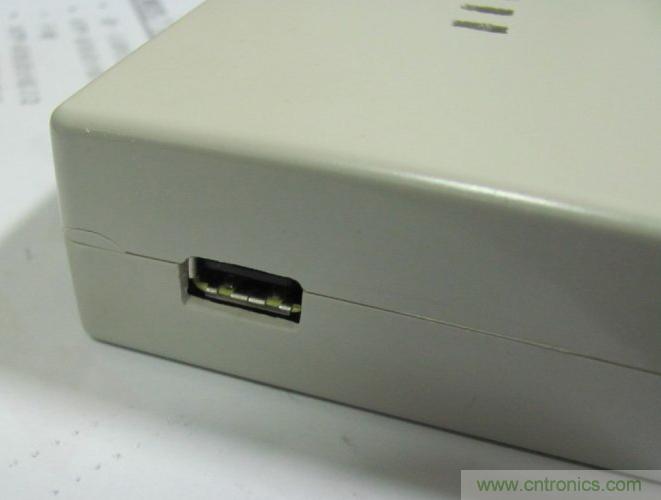

完成後的USB特寫。

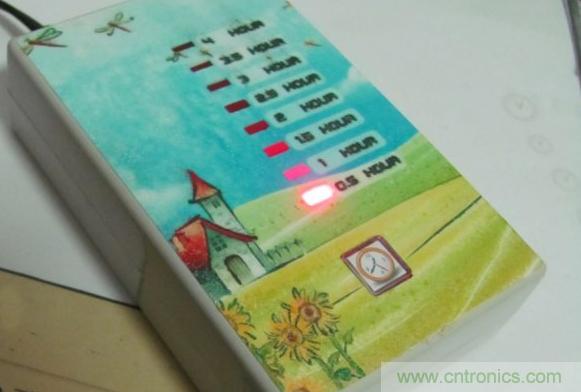

工作時的效果。

[page]

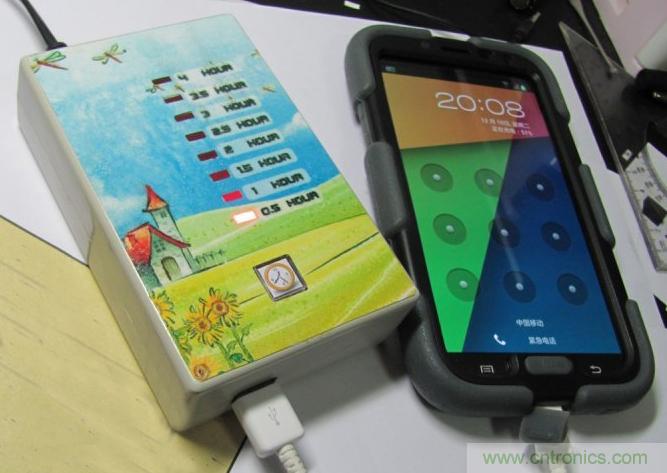

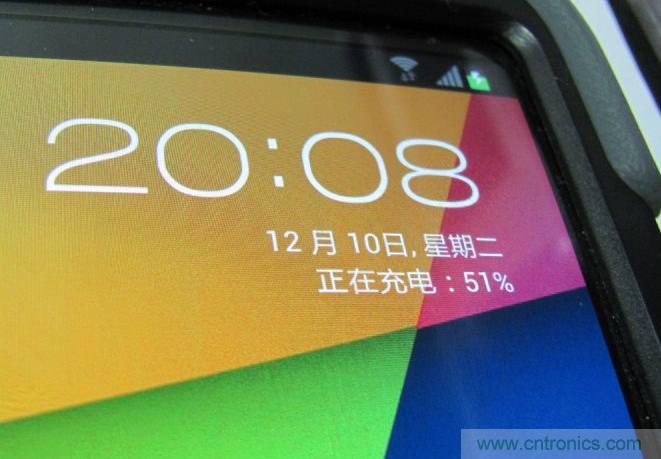

充電時的效果。



好了

，這款Timer Changer的DIY就完成了
，根據實際的需求，設定不同的時間步長。第一個LED燈指示30分鍾
，第8個LED燈指示4小時，以後 就可以在睡前根據手機的剩餘電量，通過點擊充電時間設置按鍵
，選擇合適的時間來進行一定時間的充電了，當設定計時結束，Timer Changer將自動斷開充電

，防止手機電池因長時間接入電路引起的過充情況~~

小編的話：怎麼樣？DIY大神是不是牛氣衝天啊！小夥伴們是不是都被驚呆了呢


？趕快自己動手做一個吧！
