紅米Note真機拆解,為何無數人瘋搶?
發布時間:2014-03-27 責任編輯:sherryyu

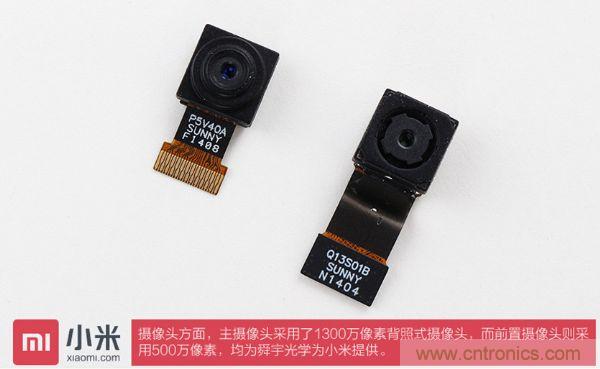

紅米Note有兩個版本,其中都配備了5.5寸720p屏,攝像頭組合為1300萬後置+500萬前置,其中標準版搭載的是1.4GHz MT6592M八核處理器,而增強版則是1.7GHz MT6592八核+2GB RAM,兩者的售價分別是799元和999元。
讓我們先來看看小米到底有那幾把刷子:

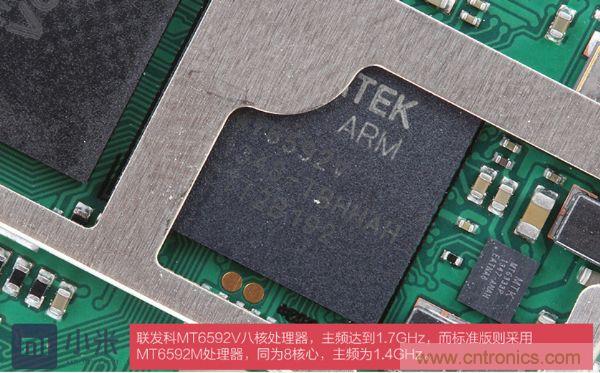

聯發科技MT6592處理器性能全解析
MT6592是聯發科技基於發布的的全球首款商用量產同步八核智能機係統單芯片。MT6592由8顆Cortex-A7核心構成,采用台積電28nm工藝,聯發科官方宣稱最高可達2.0GHz。MT6592的GPU為mail 450 mp4,該GPU同頻率同核心性能約為mail 400 mp4的兩倍,GPU頻率性能ARM Mali450-MP4圖像內核,700MHz主頻,152Mtri/s ,2.8Gpix/s, 支持全高清視頻w/Richest解碼格式。
所謂處理器也就是手機的CPU,它ta是shi整zheng台tai手shou機ji的de控kong製zhi中zhong樞shu係xi統tong,也ye是shi邏luo輯ji部bu分fen的de控kong製zhi中zhong心xin。為wei了le幫bang大da家jia更geng好hao的de了le解jie性xing能neng參can數shu,小xiao編bian將jiang整zheng體ti拆chai分fen為wei以yi下xia幾ji點dian做zuo分fen類lei講jiang解jie。
1、製程
製程工藝就是通常我們所說的CPU的“製作工藝”,是指在生產CPUguochengzhong,jichengdianludejingxidu,yejiushishuojingduyuegao,shengchangongyiyuexianjin。zaitongyangdecailiaozhongkeyizhizaogengduodedianziyuanjian,lianjiexianyeyuexi,jingxidujiuyuegao,CPU的功耗也就越小。而MT6592所采用的28納米製程的閘極密度為40納米的兩倍,並微縮SRAM 尺寸約50 %,可以說其具備更低的功耗。

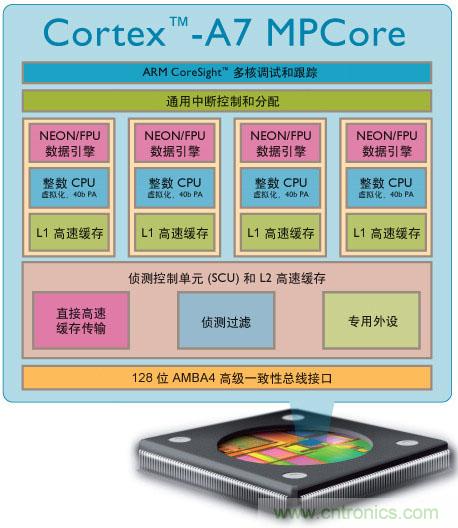

2、架構
架構其實是CPU的基礎,對CPU整體性能起著決定性的作用,不同架構CPU在同等頻率下性能可能會相差2-5倍不等。直白一點說,架構就相當於一座建築的框架,是整座建築最基本的東西,至於日後建築的高低以及舒適度就由CPU廠商自己所決定了。不過,由於架構是基礎,所以也需要設定一個上限,所以CPU的架構直接決定了它的性能上限。

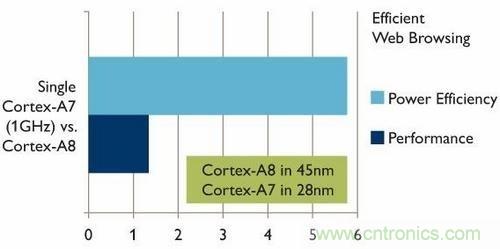

單個 Cortex-A7 處理器的能源效率是 ARM Cortex-A8 處理器(支持如今的許多最流行智能手機)的5倍,性能提升 50%,而尺寸僅為後者的五分之一。Cortex-A7 處理器的架構和功能集與 Cortex-A15 處理器完全相同,不同之處在於,Cortex-A7 處理器的微架構側重於提供最佳能效,因此這兩種處理器可在 big.LITTLE 配置中協同工作,從而提供高性能與超低功耗的終極組合。

MT6592的是世界第一個真八核智能機係統單芯片 (SoC),所謂的真八核是指八顆Cortex-A7核心可以同時運行。MT6592的安兔兔跑分可以達到30000分。與高通驍龍800、三星獵戶座5410、英偉達Tegra 4這樣四核Cortex A15結構的處理器的性能不相上下,同時也是能夠兼容穀歌即將發布的android 5.0,支持八核心芯片也是android 5.0一個特點。與上一個MT6589不一樣的是MT6592沒有采用Imagination PowerVR SGX係列的圖形處理芯片。
3、主頻

CPU的主頻,即CPU內核工作的時鍾頻率(CPU Clock Speed)。通常所說的某某CPU是多少兆赫的,而這個多少兆赫就是“CPU的主頻”。CPU的主頻表示在CPU內數字脈衝信號震蕩的速度。我們平時所說頻率為1.5GHz,指的就是這個時鍾頻率,GHz代表1024*兆(1百萬),也就是近10億次。那麼理論上說,頻率越高,運算速度就越快,也更能體現CPU的整體性能,這是CPU性能的很重要的一個參數之一。紅米Note在主頻方麵分為標準版1.4GHz 和 增強版1.7GHz,其性能不MTK頂級四核MT6589T提升78%(1.4G版提升53%)。
4、GPU(圖形處理器)
MT6592處理器采用ARM Mail-450 GPU,圖形性能相對前一代Mail-400大幅度顯著提升。將大型3D遊戲的陰影效果及環境細節展現的淋漓盡致,輕鬆玩轉最新3D大型遊戲。
至此,我們對MT6592的真八核基準性能有了一個簡單的了解,紅米Note正是搭載了這樣的一款強勁性能CPU而成為真八核性能神器。
在看完了小米架構和配置外:讓我們一起走進小米紅米Note拆解,到底做工怎麼樣?有無驚喜讓我們一睹為快。

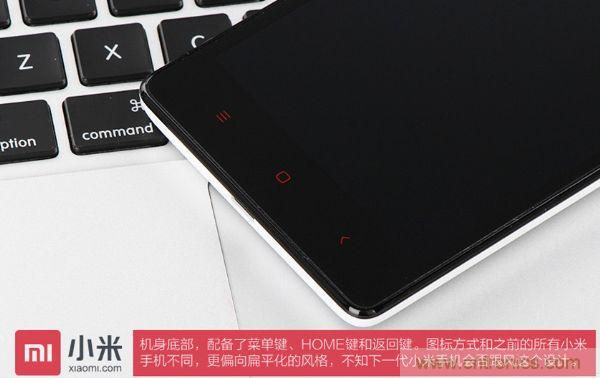

需要注意的是,紅米Note機身底部的三大按鍵圖標方式和其它小米手機不同,更偏向扁平化風格,不知道下一代小米手機是否會跟進這樣的設計。
下一頁將開箱曝光紅米Note真機。
[page]

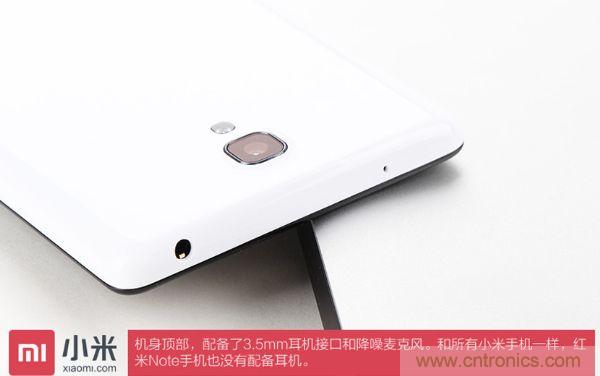

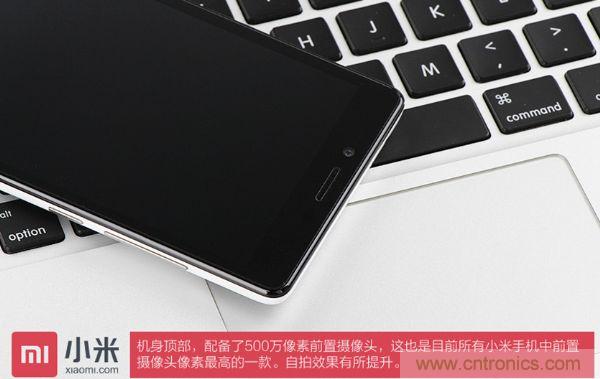

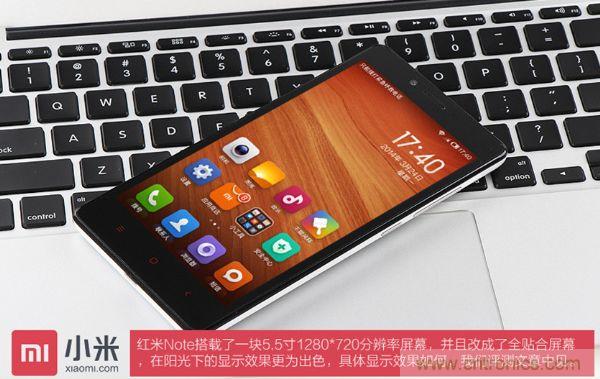

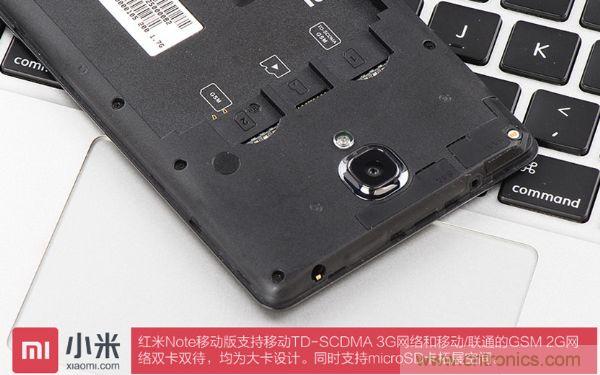

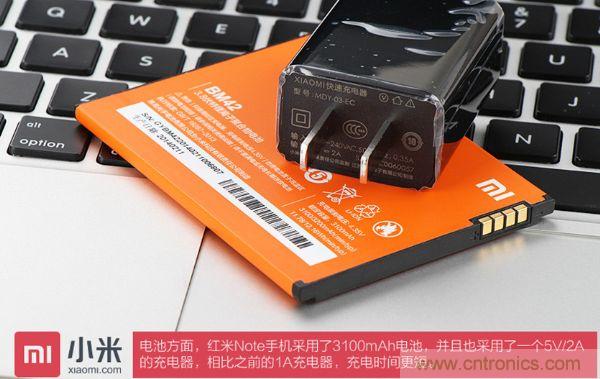

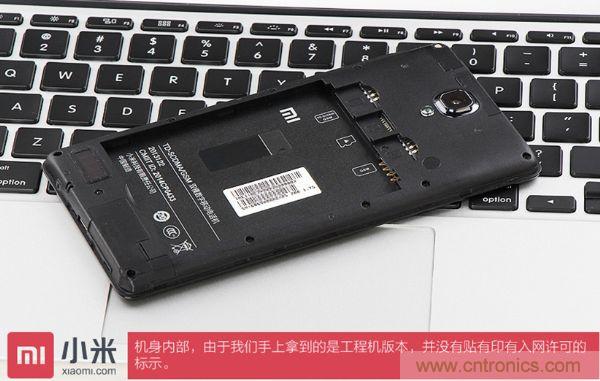

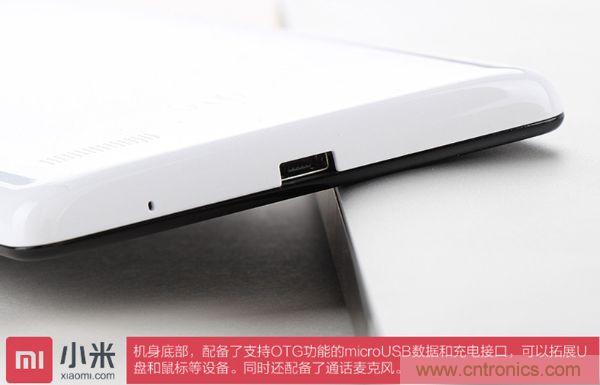

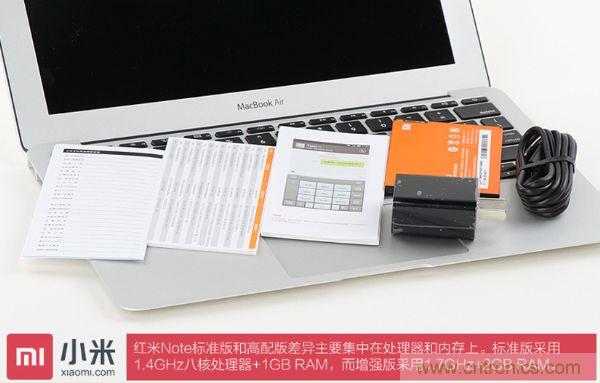

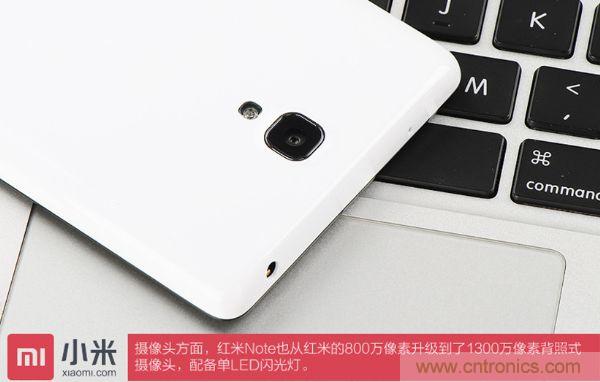

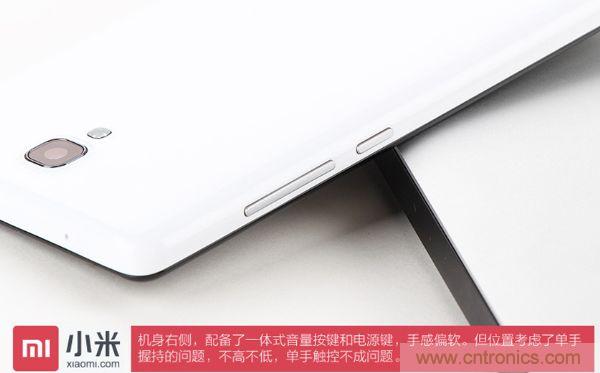

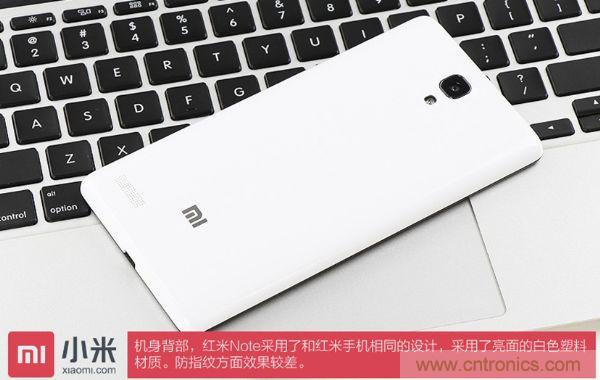

紅米Note開箱曝光:




[page]




[page]




下一頁將為大家展示紅米Note的真機拆解詳情。
[page]

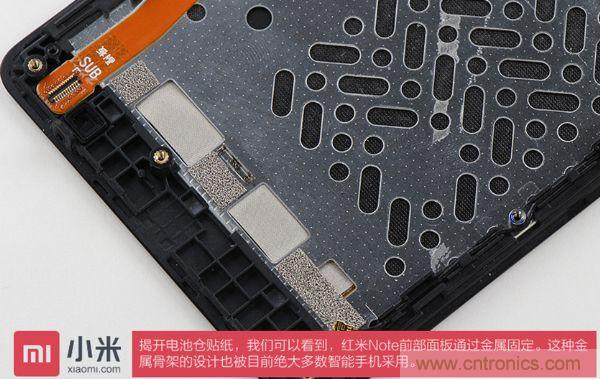

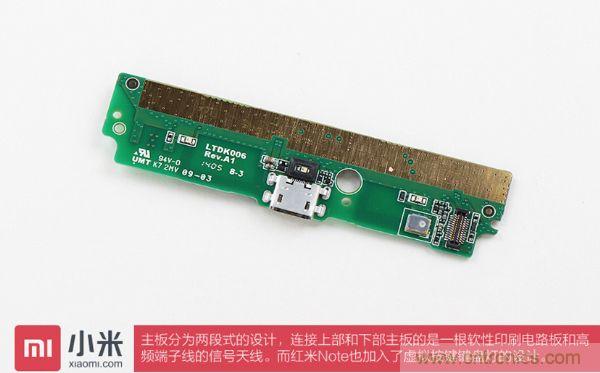

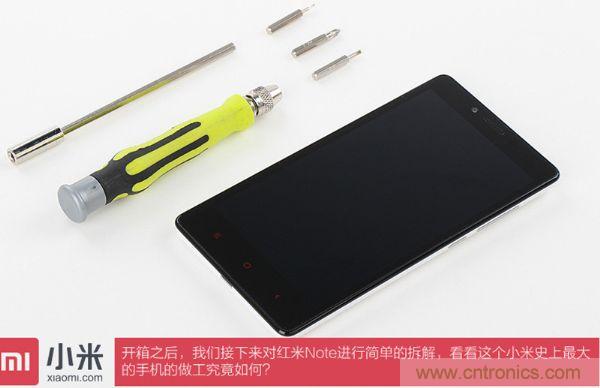

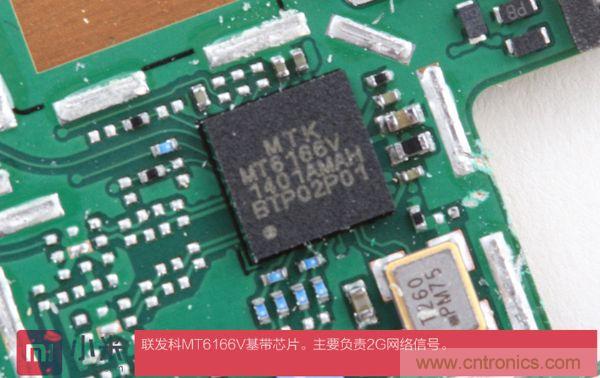

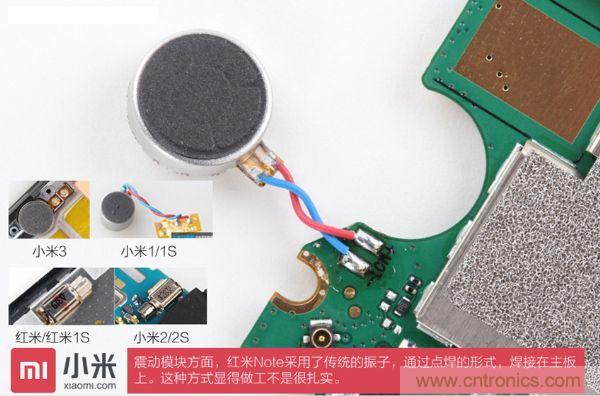

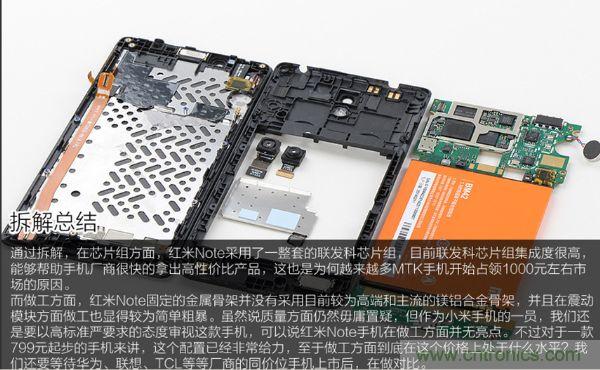

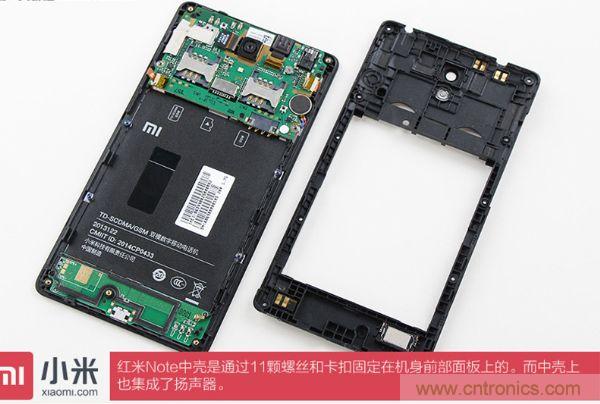

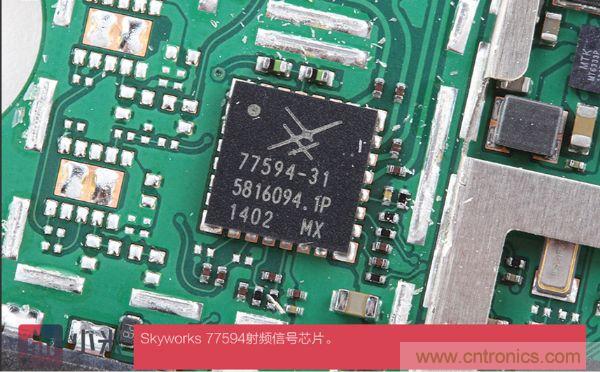

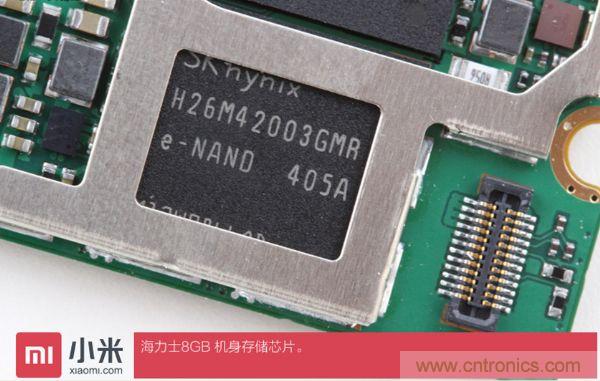

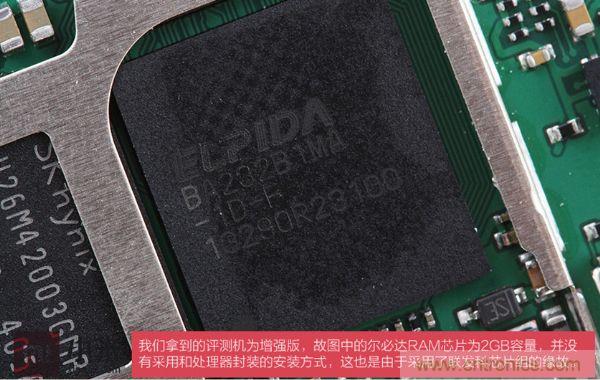

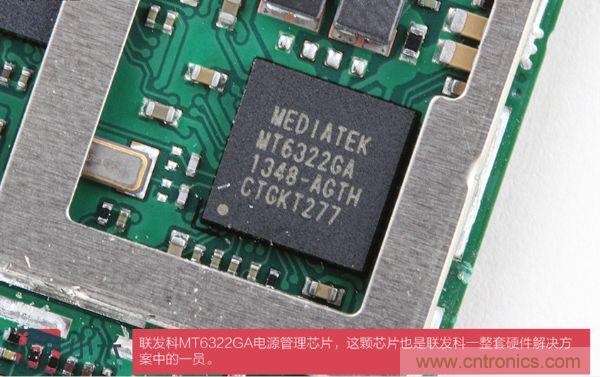

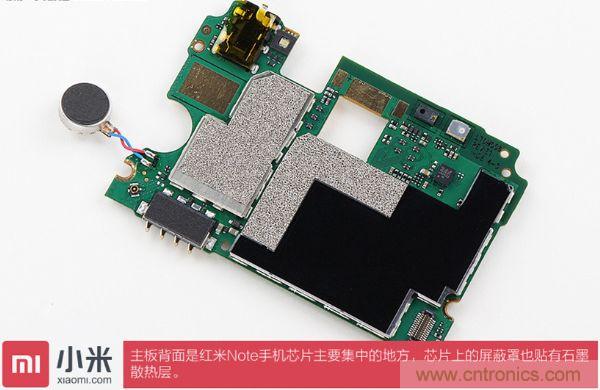

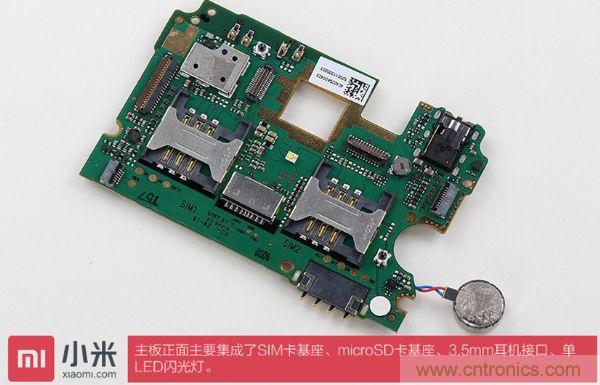

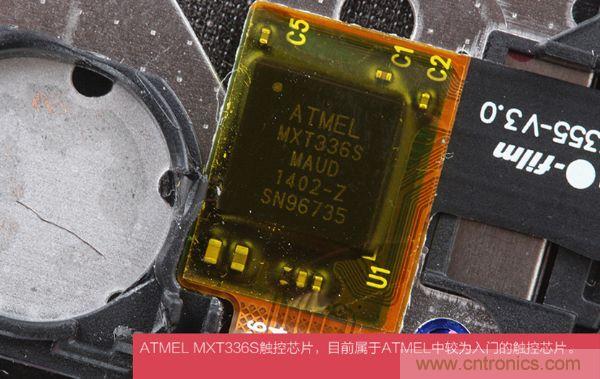

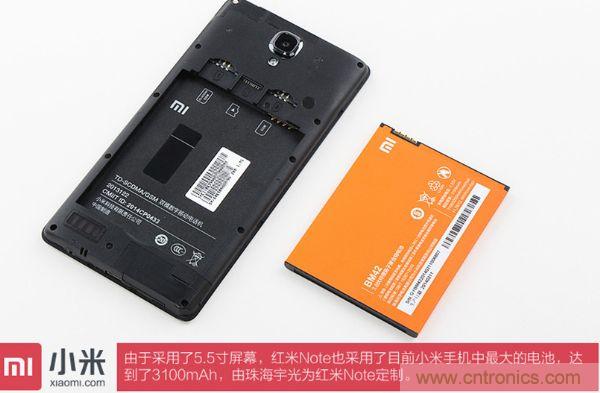

紅米Note拆解:




[page]




[page]




[page]



[page]
