手把手教你DIY小手電鑽製作全程分享
發布時間：2014-04-29 責任編輯：sherryyu
【導讀】一般喜歡自己動手DIY的愛好者都會有自己的工具箱，而小電鑽是不可缺少的。而市場上普通的成品小手電鑽價格至少是幾十元以上，這裏教你自己DIY一個。自己DIY個手電鑽成本也就是十多元左右，即便加上電源（適配器）那麼成本也就是二十多元左右，用來鑽一般的PVC材料、木頭、薄金屬片還是綽綽有餘的。你說是不是？
基於成本考慮，PVCBOT打孔我們默認推薦用小錐子，即：小圓錐（開孔）+小扁錐（擴孔）。從方便角度來說，有個小電鑽更能夠事倍功半。普通的成品小手電鑽價格至少是幾十元以上，假如是自己DIY個手電鑽成本也就是十多元左右，即便加上電源（適配器）那麼成本也就是二十多元左右，用來鑽一般的PVC材料、木頭、薄金屬片還是綽綽有餘的。
這裏我們介紹用PVC線槽製作一個小手電鑽，既是為了降低成本，同時也更是為了體現我們一貫所倡導的DIY精神。
準備工作:

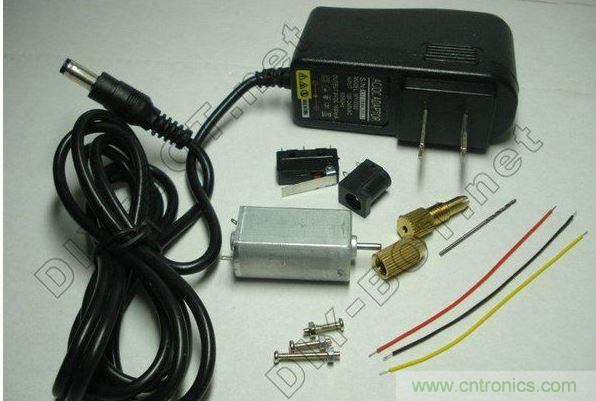

當前的項目配件主要包括：強力電機、電源適配器、鑽頭夾、鑽頭、微動開關、DC電源插座、導線等。
製作過程——
1-鑽頭夾
首先，把鑽頭夾裝到電機上。

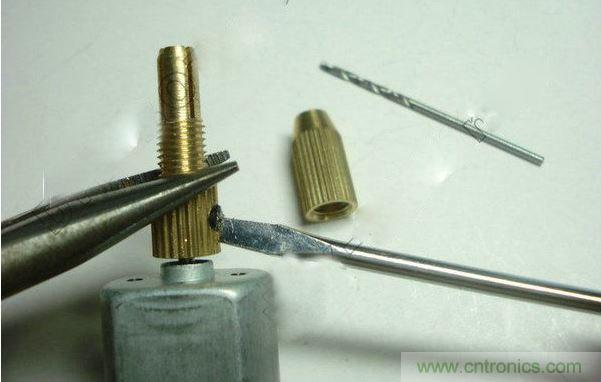

把(ba)鑽(zuan)頭(tou)夾(jia)底(di)座(zuo)上(shang)的(de)螺(luo)絲(si)鬆(song)開(kai)一(yi)些(xie)，把(ba)鑽(zuan)頭(tou)夾(jia)底(di)座(zuo)插(cha)入(ru)電(dian)機(ji)的(de)軸(zhou)中(zhong)，然(ran)後(hou)一(yi)手(shou)拿(na)著(zhe)鉗(qian)子(zi)夾(jia)住(zhu)鑽(zuan)頭(tou)夾(jia)底(di)座(zuo)，一(yi)手(shou)拿(na)著(zhe)螺(luo)絲(si)刀(dao)把(ba)鑽(zuan)頭(tou)夾(jia)上(shang)的(de)螺(luo)絲(si)擰(ning)緊(jin)。

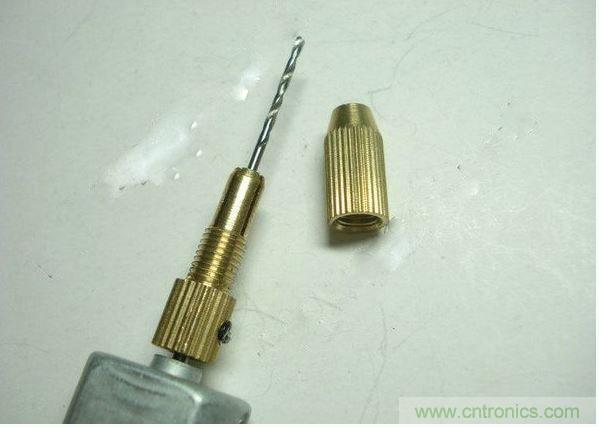

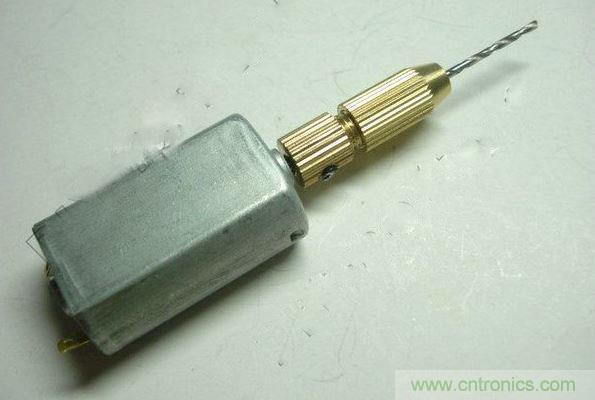

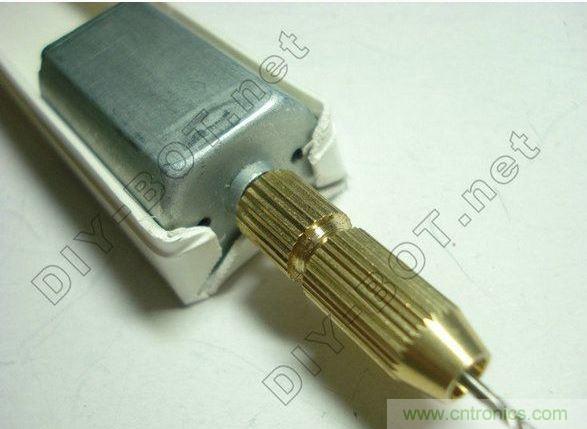

把鑽頭夾固定到電機軸上之後，把鑽頭裝到鑽頭夾上。
再把鑽頭夾前蓋擰上，可以借助鉗子夾持住盡可能擰緊。
2-手柄

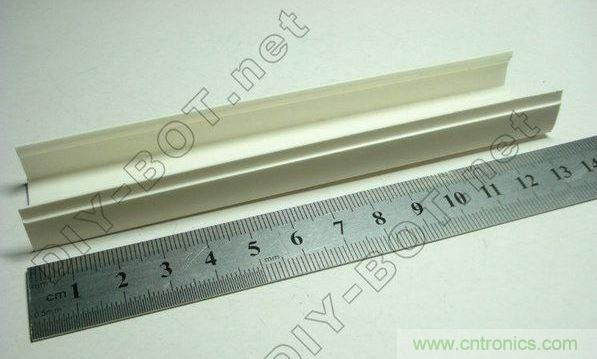

取橫截麵尺寸為24mm*14mm的PVC線槽的凹槽部分，剪下長約13CM的一段，作為手柄底蓋。
注意：這裏選擇PVC線槽的寬度應該依據電機的尺寸，要讓電機可以正好放入線槽中（有點緊沒有關係），我們這裏選用的電機剛好就可以選擇寬度為2.5CM左右的線槽。

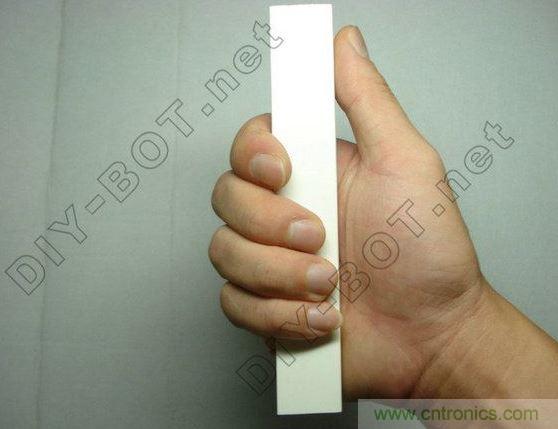

特別注意：這裏的手柄長度並不是固定的，而是根據電鑽的使用者的手掌大小而定，當前截取的長13CMshiyiputongchengnianrendeshouzhangdaxiaoweicankaoerquedingdebiaozhun。jibenyuanzeshiyongshoushuzhiwozhushoubingdeshihou，shoubingxiayanshaoweichangchuyidian，ershoubingdeshangyanduiyushuqilaidedamuzhiganghaokeyiandaobianyuan。

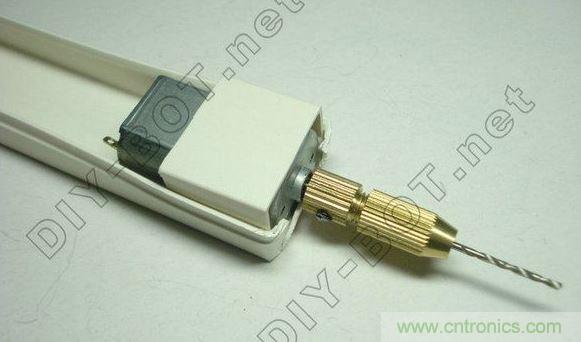

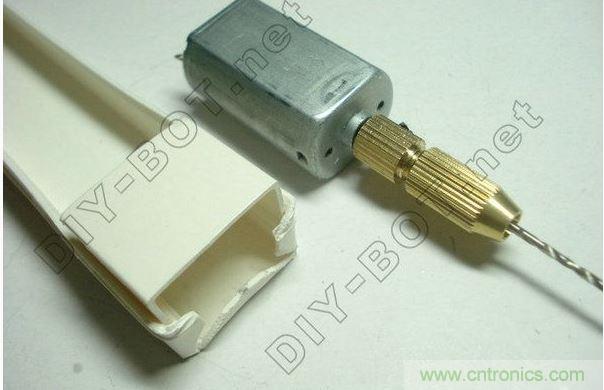

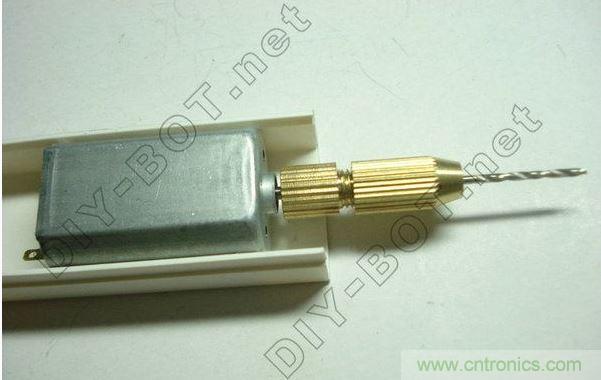

可以把安裝了鑽頭的電機裝入手柄底蓋裏，可以看到尺寸剛剛好，底蓋兩側稍微有一點點鼓出算是正常的。

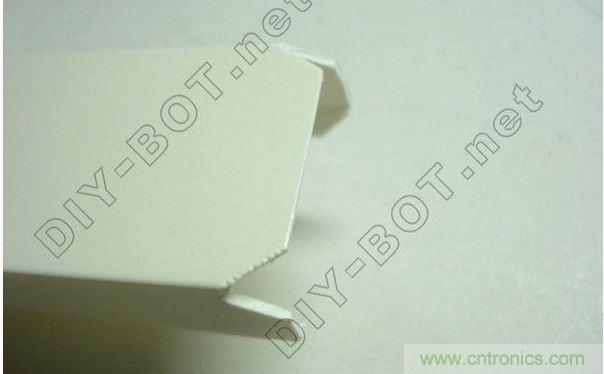

如圖所示，手柄底蓋的一端用剪刀剪成一個三角形的切口，切口深度大約是0.5CM。
用鉗子把前端的切口處長出的部分，往底蓋內側彎折。

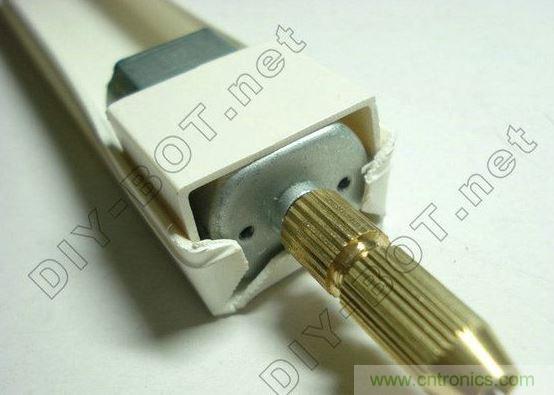

再把電機裝入手柄底蓋，正好彎折的切口把電機卡在底蓋的前端而不至於滑出。
注意：彎折的PVC假如過長的話要剪掉一點，不要讓其碰到電機軸或者鑽頭夾。
電機

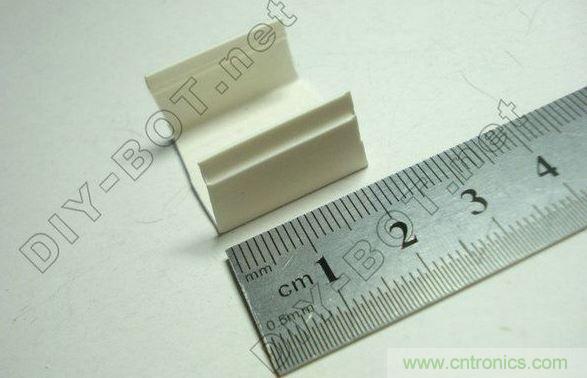

在把橫截麵為2.4mm*.14mm的PVC線槽的凹槽部分，剪下長大約為2CM的一段，作為電機蓋。

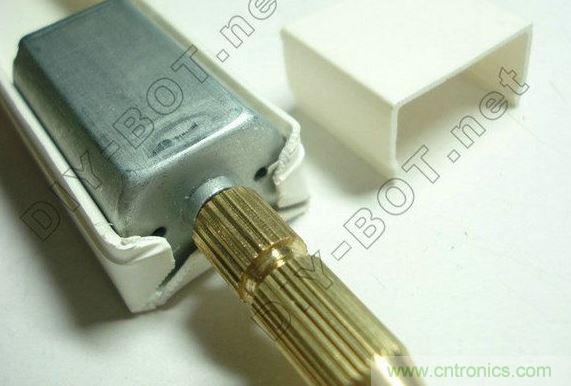

如圖所示，把電機蓋強行插入已經裝在手柄底蓋上的電機的兩側，讓電機蓋一插到底並夾緊電機。
裝上電機蓋之後，手柄底蓋的前端兩側會更鼓出一點，這也是正常的，這一定程度上可以便於手掌的抓握。

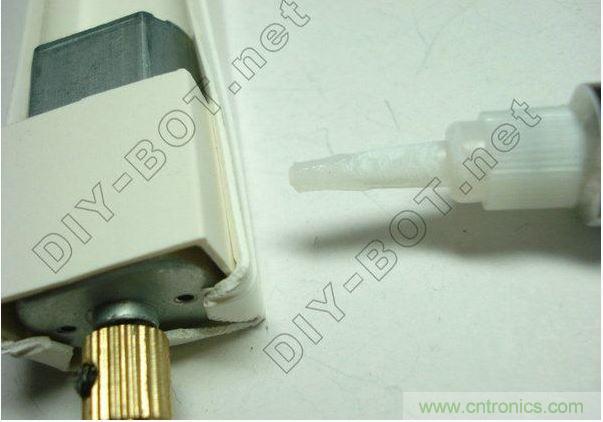

把502膠水滴入電機蓋與手柄底蓋之間的縫隙，讓兩者固定起來。

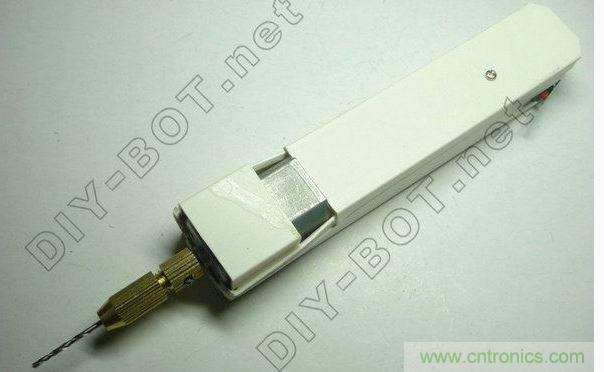

電機蓋與手柄底蓋固定起來之後，電機還是可以從手柄底蓋的另一側滑出。
特別說明：這zhe裏li之zhi所suo以yi沒mei有you把ba電dian機ji完wan全quan包bao裹guo起qi來lai，一yi方fang麵mian主zhu要yao是shi讓rang電dian機ji外wai殼ke更geng多duo一yi點dian接jie觸chu空kong氣qi以yi利li於yu散san熱re，使shi得de即ji便bian長chang時shi間jian使shi用yong也ye不bu會hui導dao致zhi過guo熱re，另ling一yi方fang麵mian目mu前qian這zhe樣yang的de半ban包bao裹guo方fang式shi已yi經jing足zu夠gou牢lao固gu。
4-開關
準備安裝作為電源開關的微動開關。

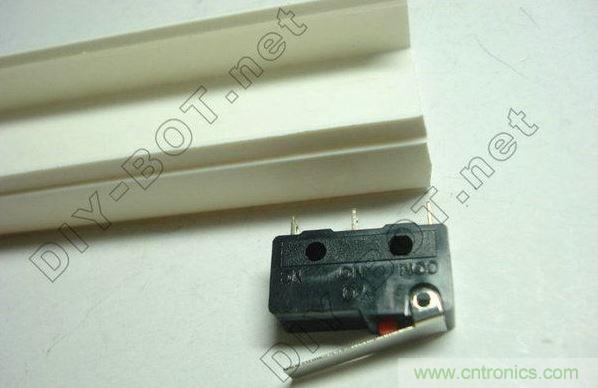

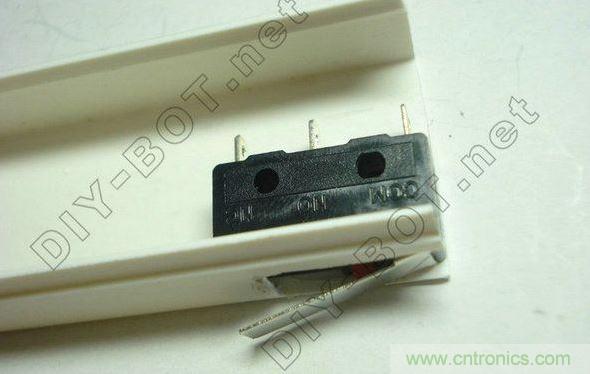

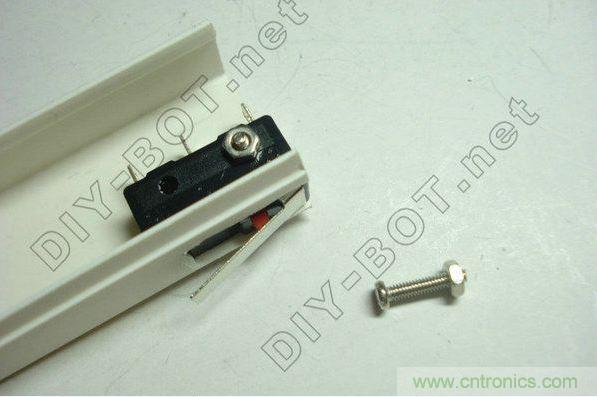

對(dui)應(ying)微(wei)動(dong)開(kai)關(guan)的(de)尺(chi)寸(cun)，在(zai)手(shou)柄(bing)底(di)蓋(gai)沒(mei)有(you)安(an)裝(zhuang)電(dian)機(ji)的(de)另(ling)一(yi)端(duan)，在(zai)其(qi)中(zhong)一(yi)側(ce)用(yong)剪(jian)刀(dao)剪(jian)出(chu)一(yi)個(ge)開(kai)口(kou)。微(wei)動(dong)開(kai)關(guan)正(zheng)好(hao)可(ke)以(yi)裝(zhuang)到(dao)開(kai)口(kou)上(shang)，並(bing)且(qie)微(wei)動(dong)開(kai)關(guan)的(de)搖(yao)柄(bing)可(ke)以(yi)正(zheng)常(chang)的(de)按(an)下(xia)並(bing)觸(chu)發(fa)（觸發時會有“滴”的金屬接觸聲）。 這個時候，用錐子透過微動開關上的安裝孔，在手柄底蓋上留下要打孔的標記。
對應上一步留下的標記，在手柄底蓋上用錐子打好兩個直徑2mm的安裝孔。用M2*10的螺絲/螺母，把微動開關固定在手柄底蓋上。
把微動開關的外側兩個引腳，用尖嘴鉗向外側彎折。
5-電源插座
安裝DC電源插座。

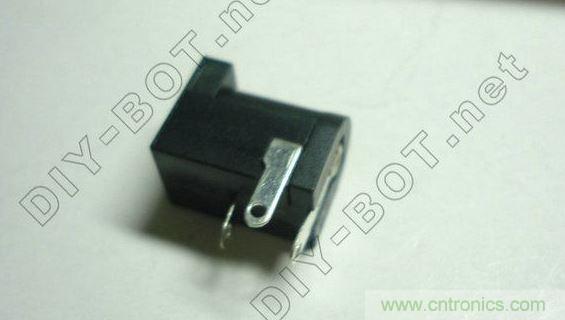

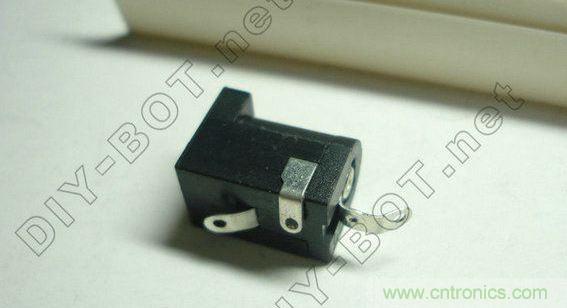

把DC電源插座的引腳，用鉗子彎折成如圖所示的角度。

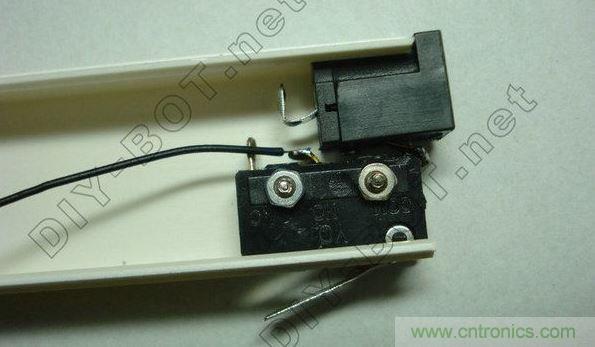

微動開關外側的引腳，可以先用烙鐵上好錫。在微動開關的中間引腳上焊接一根導線（黑色）。DC電源插座的前後兩根引腳也上錫（中間的不用）。
把DC電源插座如圖所示裝到手柄底蓋的後端，即與微動開關並排，讓DC電源插座前端卡口正好頂在手柄底蓋的側邊的前端。

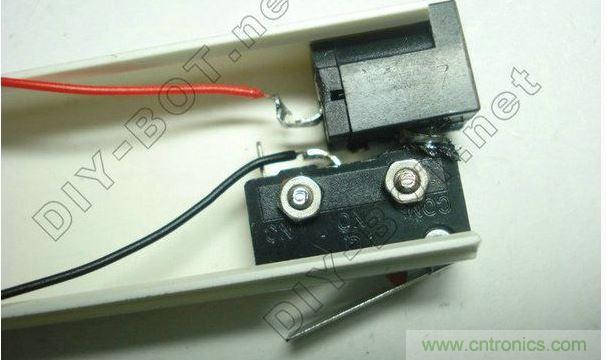

這個時候DC電源插座的前端引腳正好與微動開關的外側引腳抵在一起，用烙鐵把這兩根引腳焊接在一起。
注意：這裏的DC插座可以不用再用502膠水固定，一方麵避免膠水用量控製不好滲入開關內部導致插座失效；另一方麵插座的其中一個引腳已經與微動開關的引腳焊接在一起，也起到一定固定作用；再到後麵手柄還會有一個頂蓋，蓋上頂蓋會夾住插座也起到一個固定作用。
DC電源插座後端的引腳也焊接上一根導線（紅色）。

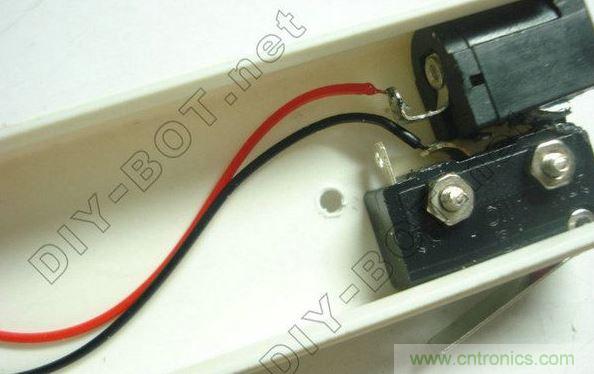

紅黑兩根導線直接焊接到電機的兩根電極上。
6-總裝

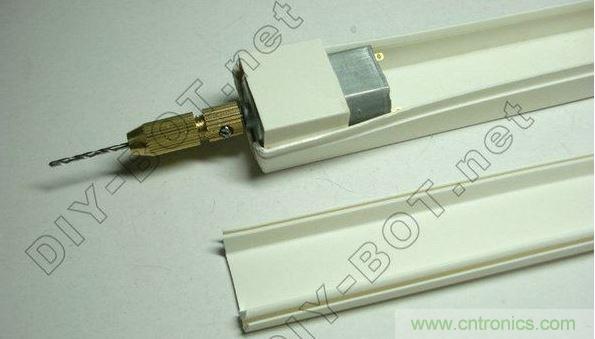

取橫截麵尺寸為2.4mm*1.4mm的PVC線槽的槽蓋部分，剪下長為13CM的一段，作為手柄頂蓋。
把手柄頂蓋從手柄底蓋後端沿著滑槽軌道插入蓋上。讓手柄頂蓋抵住電機後端。 手shou柄bing頂ding蓋gai相xiang對dui手shou柄bing底di蓋gai會hui長chang出chu一yi截jie。把ba頂ding蓋gai長chang出chu的de部bu分fen剪jian成cheng圓yuan形xing倒dao角jiao。在zai手shou柄bing底di蓋gai靠kao近jin後hou端duan微wei動dong開kai關guan的de位wei置zhi，在zai手shou柄bing底di蓋gai上shang用yong錐zhui子zi開kai一yi個ge直zhi徑jing2mm的小孔。
蓋上手柄頂蓋，並且滑到抵住電機的位置，然後對應手柄底蓋的小孔，用錐子從底蓋插入對著頂蓋打好一個直徑2mm的安裝孔。用M2*16的螺絲/螺母透過安裝孔，把手柄底蓋和頂蓋固定在一起。
特別：假如是考慮到螺絲可能會抵到握住手柄的手時，可以改變螺絲的穿出方向，即把螺絲從手柄底蓋插入從頂蓋穿出。
調試：

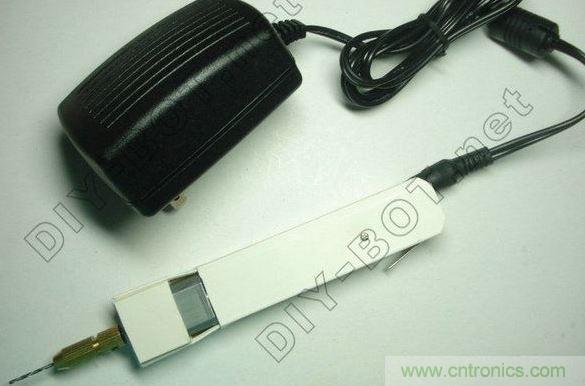

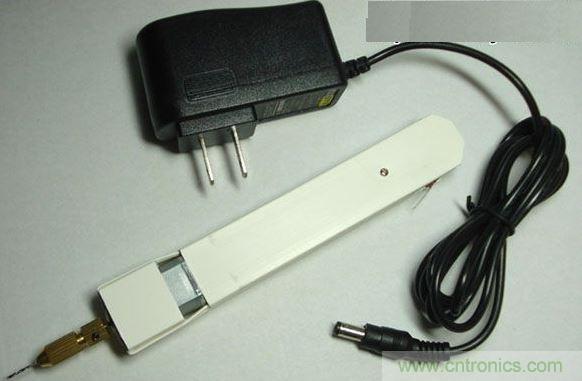

把電源適配器插上電源，適配器的電源插頭插到電鑽後部的插座上，用手垂直握住電鑽（電鑽後端的微動開關的搖柄正好在大拇指位置），按下微動開關電機就會帶動鑽頭高速旋轉。
觀察鑽頭轉動時是否會擺動，假如擺動明顯（不在一個同心軸線上），則需要重新校正。
校正方法：裝(zhuang)上(shang)鑽(zuan)頭(tou)後(hou)先(xian)不(bu)要(yao)擰(ning)太(tai)緊(jin)，按(an)下(xia)開(kai)關(guan)讓(rang)鑽(zuan)頭(tou)轉(zhuan)起(qi)來(lai)，然(ran)後(hou)將(jiang)鑽(zuan)頭(tou)的(de)頭(tou)部(bu)輕(qing)輕(qing)碰(peng)觸(chu)玻(bo)璃(li)表(biao)麵(mian)，則(ze)鑽(zuan)頭(tou)會(hui)糾(jiu)正(zheng)到(dao)同(tong)心(xin)位(wei)置(zhi)，然(ran)後(hou)再(zai)把(ba)鑽(zuan)頭(tou)夾(jia)擰(ning)緊(jin)。
手shou電dian鑽zuan最zui常chang規gui的de用yong法fa是shi用yong手shou掌zhang豎shu直zhi握wo住zhu手shou柄bing，鑽zuan頭tou自zi上shang而er下xia垂chui直zhi對dui準zhun要yao鑽zuan的de物wu體ti，大da拇mu指zhi按an壓ya開kai關guan控kong製zhi鑽zuan頭tou轉zhuan或huo停ting，具ju體ti姿zi勢shi如ru下xia圖tu所suo示shi。
嚐試用手電鑽鑽木頭或者其他材料，假如發現電鑽雖然鑽得快、力量也足，但是鑽頭沒有很順暢的鑽入物體時，可能是鑽頭旋轉的方向錯誤（順時針或逆時針），可以嚐試把連接電機的兩個導線（紅黑），調換過來焊接在電機的兩個電極上，最後再重新鑽一下看效果是否正常。
特別說明：為了簡單起見，我們的小手電鑽隻有正轉的鑽入功能，而沒有提供反鑽的拔出功能。
鑽物體時，我們按下微動開關讓鑽頭高速旋轉，並對電鑽施加一點的壓力抵住物體表麵，讓鑽頭可以順暢的鑽入物體；當dang成cheng功gong鑽zuan入ru物wu體ti想xiang要yao拔ba出chu鑽zuan頭tou時shi，我wo們men要yao保bao持chi按an住zhu微wei動dong開kai關guan，趁chen著zhe要yao鑽zuan頭tou處chu於yu高gao速su旋xuan轉zhuan狀zhuang態tai，把ba電dian鑽zuan往wang外wai逐zhu步bu抽chou出chu，注zhu意yi動dong作zuo不bu要yao太tai快kuai以yi免mian弄nong斷duan鑽zuan頭tou。
特別提醒：當前小手電鑽由於功率有限，僅用於鑽木頭、塑料（含PVC）等等，對於金屬則限於薄一點的板狀材料。
