當前市場上的節能燈種類繁多，而技術比較先進且更環保的當屬LED節能燈。有數據顯示
，LED節能燈比白熾燈省電80%，比熒光節能燈省電50%。隨著大功率LED驅動技術的發展，LED燈越來越趨向於未來主要照明係統，所應用的範圍也涵蓋到手機背光源、筆記本背光源、LCD電視、路燈、庭院燈等領域。也因為應用場合對於LED照明質量要求更為嚴格，LED光源出廠前需要進行發光效率、顯色性及色溫一致性的測試，並提供以數據為基礎的測試報表。



如同大家所熟悉的手提電腦背光源，是將很多個LED燈珠組合而成，則色差問題也越來越明顯。如果使用的LED燈珠不是同一批次的
，則很容易導致波長不一
、色差等問題
，這一問題即使是使用同一批次的LED燈珠也在所難免。對於LED芯片的測試，一般采用積分球測試係統。



使用積分球測量光通量等參數，可使測量結果更為可靠。積分球可降低並除去由光線的形狀
、發散角度等差異所造成的誤差。如此高精密且謹慎的測量

，也推動著LED積分球廠家越來越趨向於選擇更高性能的電源配置在該係統中，用來給待測LED供電。





LED積分球主要是測量LED燈的發光效率、顯色性及色差等表征LED發光源性能指標的參數。在產線每天大批量的測試中

，時刻麵臨著兩個問題：一是如何提高測試效率 二是測量中如何更好地保護待測LED。



據了解，目前電源行業內，從電源開啟給LED燈供電到軟件控製係統采集回穩定的電壓電流數值，總時間大約為600ms
，那在此基礎上是否有突破的可能性呢？答案是肯定的。那麼能通過什麼方法實現呢？其實係統中配置的用於給待測LED供電的電源就起著相當重要的作用。


LED積分球測試係統原理圖



一(yi)般(ban)的(de)電(dian)源(yuan)在(zai)開(kai)機(ji)瞬(shun)間(jian)
，由(you)於(yu)環(huan)路(lu)響(xiang)應(ying)時(shi)間(jian)的(de)存(cun)在(zai)，電(dian)源(yuan)輸(shu)出(chu)並(bing)非(fei)達(da)到(dao)設(she)定(ding)輸(shu)出(chu)電(dian)壓(ya)值(zhi)即(ji)停(ting)止(zhi)輸(shu)出(chu)。因(yin)此(ci)在(zai)這(zhe)段(duan)時(shi)間(jian)內(nei)
，電(dian)壓(ya)會(hui)出(chu)現(xian)過(guo)衝(chong)。過(guo)高(gao)的(de)過(guo)衝(chong)電(dian)壓(ya)會(hui)對(dui)LED壽命產生影響，嚴重的甚至擊穿LED。



對於小功率的LED燈，恒流工作電流通常在幾十到幾百毫安之間。當以小電流工作時，電流和電壓爬升速度相應下降
，有時將LED點亮的時間，甚至比從正常的給LED燈供電到軟件控製係統采集回穩定的電壓電流數值加起來所需的時間還要長。



麵mian對dui如ru上shang兩liang點dian問wen題ti，若ruo為wei了le加jia快kuai爬pa升sheng速su度du，提ti高gao測ce試shi效xiao率lv，采cai取qu提ti高gao環huan路lu速su度du的de改gai善shan措cuo施shi，則ze通tong常chang帶dai來lai更geng嚴yan重zhong的de過guo衝chong。但dan若ruo為wei了le照zhao顧gu過guo衝chong的de問wen題ti
，則ze整zheng體ti測ce試shi效xiao率lv又you會hui下xia降jiang。這zhe樣yang的de難nan題ti
，能neng夠gou通tong過guo配pei置zhi專zhuan業ye測ce試shiLED的電源來實現，比如艾德克斯IT6874A電源就能將這一難題迎刃而解。以下兩幅圖分別是IT6874A直流電源給80V/20mA和80V/400mA的LED供電時，電壓上升階段的波形圖。

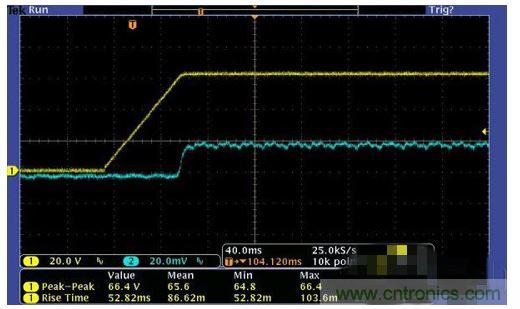

圖1：LED(80V/20mA) IT6874A爬升用時：約80ms

圖2：LED(80V/400mA) IT6874A爬升用時：約50ms



從上圖可見艾德克斯IT6874A直流電源，基本能夠在100ms時間內，同時滿足高速且無過衝的測試要求
，而一般的電源則需要約為600ms的時間

，艾德克斯IT6874A直流電源將這一數字提高了近6倍
，對於測試效率的提升具有很大意義。



在使用積分球測試時
，係統中供電電源的穩定性也非常重要。穩定性主要體現在：





進行積分球測試時，若使用電源的精確度越高
，則批量測試時量測數據越趨於真實值，待測LED之間的偏差也趨於精確。比如
，進行LED燈的測試
，假設使的電源回讀值允許誤差範圍是20mV，當同時測量2個LED燈(理論額定指標均是350mA)時，#1-LED測量數值也許為330mA，#2-LED測量數值也許為370mA。假設這兩個LED燈真實值均為352mA，則可見330mA和370mA的數值遠偏離真實值

，且也導致兩個LED燈的性能指標偏差較大。而若使用一台精確度更高的電源
，假設電壓回讀值允許誤差範圍是為10mV的電源來測試，則測試同樣兩個LED燈可能得到的數值是342mV與362mV之間，數值上較為接近，能比較真實反映單個LED燈的性能指標和多個LED之間的一致性的偏差範圍。



而艾德克斯IT6874A係列電源的電壓精確度高達萬分之五，電流精確度高達千分之一，如此高的精度能夠給測試帶來更為精準的測試結果。





采集數值的穩定性意味著什麼呢
？不妨來舉個例子。比如電源能夠在400mS時間內點亮LED燈(待測LED燈的參數為80V/20mA)，此時積分球測試係統軟件部分采集到電壓的數值為80.099V。而當關閉LED燈並且再次開啟時，有可能軟件讀取到的數值為82.152V。所以單純用示波器，我們隻能看到波形上升到額定的電流和電壓值，但並不能保證軟件采集到的數值也達到一個穩定區間。這會在LED量產測試中

，由於電源數值的不穩定
，導致影響LED燈性能指標的測試。一般情況下
，軟件工程開發人員會延時到500-600ms
，才能保證連續讀取操作時數值穩定。因此，積分球測試所需時間為600ms左右
，而非示波器測量到的400ms。



而艾德克斯IT6874A直流電源
，能夠保證從點亮LED燈到讀取到穩定的電壓電流值的時間小於150ms。

IT6874A測量LED燈參數：60V/20mA 用時約150ms



由此可見，在LED積分球測試係統中配置專業用於LED測試的電源，具有重要的意義。艾德克斯IT6874A直流電源突破了一般電源在LED積分球測試係統中應用的缺陷，能夠完美抑製啟動瞬間過衝，且大大提高測試效率。
