虛短、虛斷是模擬電路中理想集成運放的兩個重要概念。



虛短指在理想情況下，兩個輸入端的電位相等

，就好像兩個輸入端短接在一起
，但事實上並沒有短接
，稱為“虛短”。虛短的必要條件是運放引入深度負反饋。



虛斷指在理想情況下
，流入集成運算放大器輸入端電流為零。這是由於理想運算放大器的輸入電阻無限大
，就好像運放兩個輸入端之間開路。但事實上並沒有開路，稱為“虛斷”。



應用舉例：

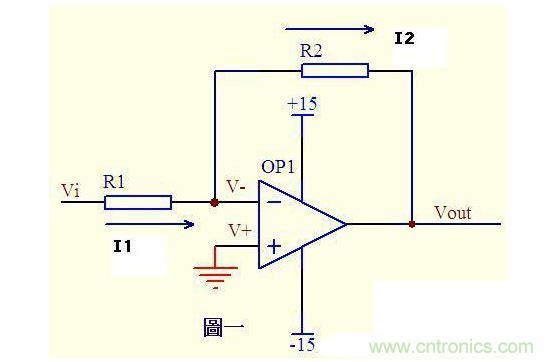

運放的同向端接地=0V，反向端和同向端虛短
，所以也是0V，反向輸入端輸入電阻很高
，虛斷
，幾乎沒有電流注入和流出，那麼R1和R2相當於是串聯的
，流過一個串聯電路中的每一隻組件的電流是相同的
，即流過R1的電流和流過R2的電流是相同的。流過R1的電流I1 = (Vi - V-)/R1 ……a 流過R2的電流I2 = (V- - Vout)/R2 ……b V- = V+ = 0 ……c I1 = I2 ……d 求解上麵的初中代數方程得Vout = (-R2/R1)*Vi 這就是傳說中的反向放大器的輸入輸出關係式了。

圖二：Vi與V-虛短
，則 Vi = V- ……a 因為虛斷，反向輸入端沒有電流輸入輸出，通過R1和R2 的電流相等
，設此電流為I
，由歐姆定律得： I = Vout/(R1+R2) ……b Vi等於R2上的分壓， 即：Vi = I*R2 ……c 由abc式得Vout=Vi*(R1+R2)/R2 這就是傳說中的同向放大器的公式了。
