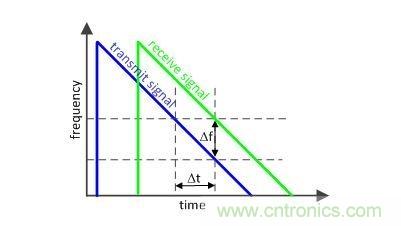

圖1：頻率差異的對比

duiyuleidayingyongeryan
，zhongdianshiyaorangtuzhongchanshengdeboxingjuyoujigaodexianxingduyuhengdingxielv
，yibimianpinlvjisuancuowu。zaiyunxujiaogaofeixianxingdudeyingyongzhong，keshiyongshumozhuanhuanqi (DAC) 來調節電壓控製振蕩器 (VCO) 的控製電壓
，以生成所需的波形。該開環方案的一個難點是波形的斜率會受到部件間變化、溫度、VCO 頻率漂移以及 VCO 頻率提供推頻的影響。

對於需要更好線性度的應用

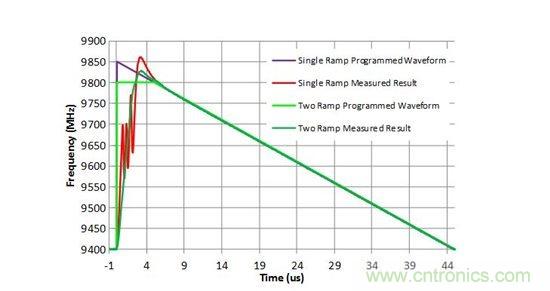

，可選用鎖相環 (PLL)（例如 LMX2492）方案通過在反饋分頻器中添加部分調製功能來創建波形。下圖是實際測量結果，其著重解決從 9850 至 9400MHz 的 45us 頻率線性調頻挑戰。頻率突變會導致過衝與周跳
，但通過將器件編程至 9800MHz 並保持 5us，然後繼續斜坡變化，可減少該問題。通過使用下圖所示的這種雙斜坡方案，可提高性能。

圖2：雙斜坡方案中的頻率變化

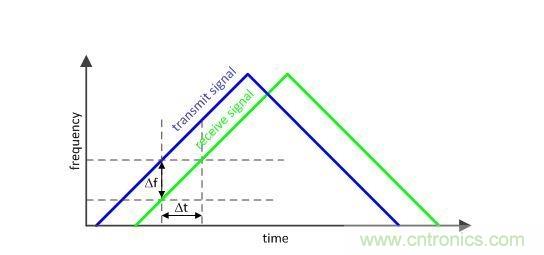

除了使用額外頻率斜坡改善波形線性度以外，它們還可用來創建更複雜的波形。例如下圖 所示，雙斜坡方法可用來計算移動目標的多普勒轉換。

圖3：多普勒轉換
