這是一個電風扇自動溫控調速器，可根據溫度變化情況自動調節電風扇的轉速，電路加以調整，也可用於其它電氣設備的控製。

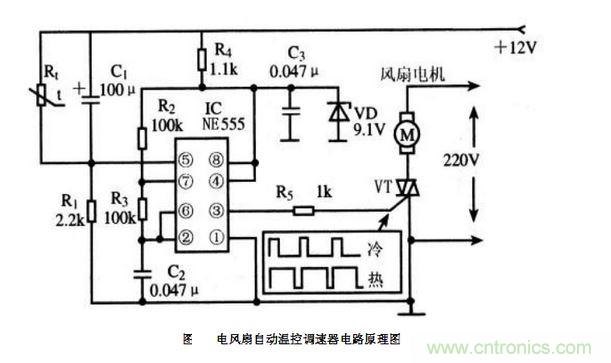

電路工作原理：圖中IC是555時基電路

，與R2、R3和C2等deng元yuan件jian構gou成cheng多duo諧xie振zhen蕩dang器qi，可ke發fa出chu占zhan空kong比bi可ke調tiao的de矩ju形xing波bo信xin號hao。當dang溫wen度du變bian化hua時shi
，熱re敏min電dian阻zu的de阻zu值zhi發fa生sheng變bian化hua

，改gai變bian多duo諧xie振zhen蕩dang器qi輸shu出chu方fang波bo的de占zhan空kong比bi，調tiao節jie雙shuang向xiang晶jing閘zha管guanVT的導通角，從而改變風扇電極兩端的電壓，自動調節電風扇的轉速。元器件選擇 集成電路IC選用NE555時基電路，也可使用LM555和TLC555等型號。VT為雙向晶閘管，其耐壓應在400V以上，額定電流應根據所控製的電風扇容量來合理選用。電阻R1～R5可選用普通1/8或1/4W碳膜電阻器；Rt為負溫度係數熱敏電阻，可選常溫下阻值為10KΩ左右的熱敏電阻。電容C1選用普通鋁電解電容器；電容C2和C3選用滌綸電容器。VD為穩壓值為9.1V的穩壓二極管。
