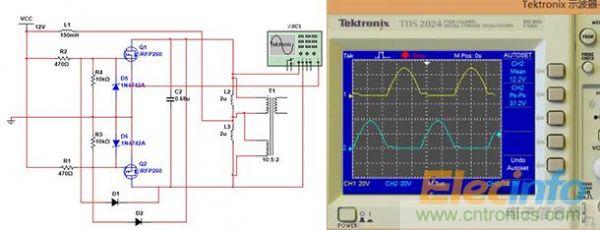

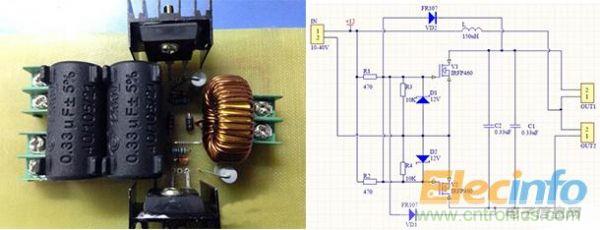

這個雙管自激電路的原理圖中MOS管為IRFP460
，參數設置為：
1.電流 - 連續漏極(Id) @ 25° C：20A；
2.漏極至源極電壓(Vdss)：500V；
3.開態Rds(最大)@ Id，Vgs @ 25° C：270 毫歐 @ 12A，10V。

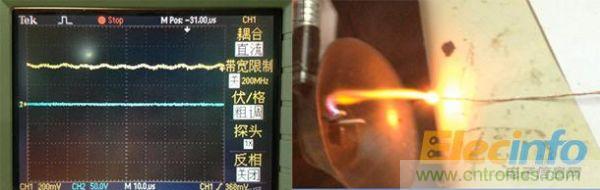

輸出端接5:5繞組雙股並饒於高壓包的磁芯上
，然後通過高壓包進行放電，通俗點來說就是拉電弧。右圖是繞製的電感，大小為近似為150uH。

  [page]

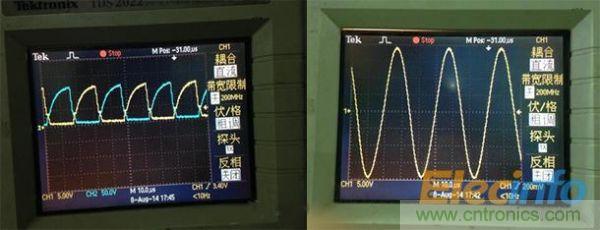

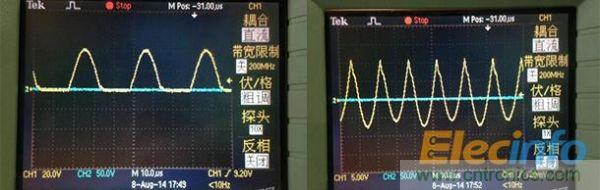

左圖是實測兩MOS管DS之間的波形，可以看出和仿真時的波形基本上是一致的；右圖是繞在高壓包上麵的繞組波形，其為標準的正弦波。

這個俗稱人工閃電發生器，通過雙管自激加高壓包，出來兩萬多伏的電壓，再驅動自己繞製的特斯拉線圈就可以出來幾十萬至上百萬的電壓，通過頂端對地進行放電就可以看到類似於閃電的電弧。

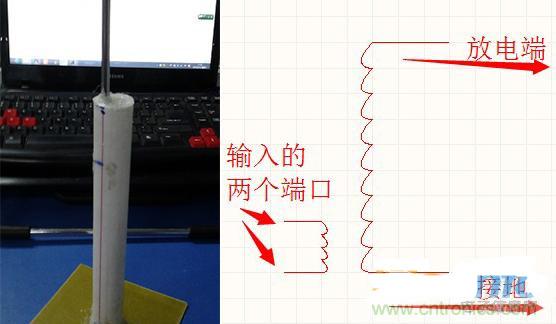

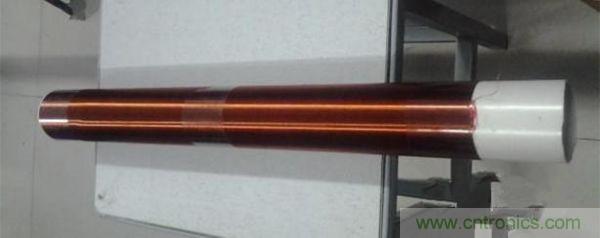

花了三個半小時繞的線圈
，長度為42CM，管直徑為5CM
[page]
電路參數如下：

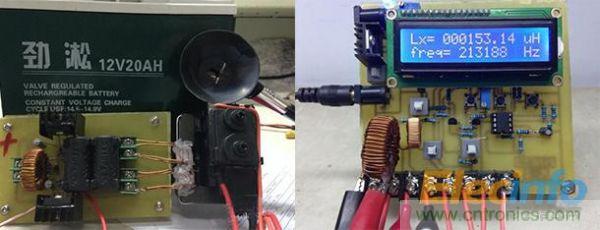

製作過程中用的是12V20AH電瓶供電，雙管自激；MOS用的是IRFP460;高壓包出來的電弧大概有2cm;然後高壓包接初級線圈;電容用的是高壓瓷片電容103、3KV耐壓

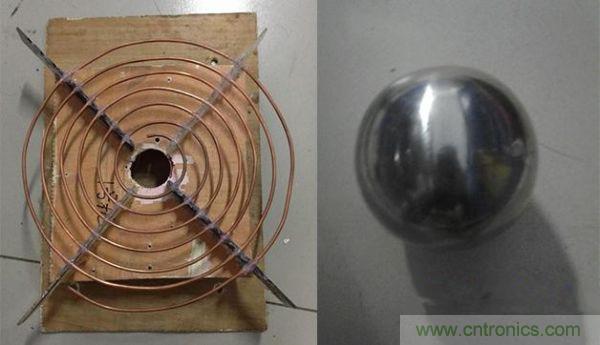

；初級雜數為7，（銅管繞製）；次級高度為42cm，用的是0.31mm的漆包銅線；經過估算初級電感量為9.4uH，實際測量為9uH；次級估算電感量為7485.39uH

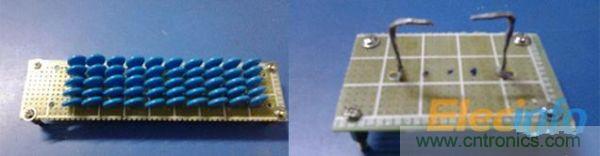

，實際測量為8750uH；球直徑為7.4cm；金屬球對地電感估算為4.15pf，實際測量為5.5pf;經計算得頻率為735.3KHz，由計算頻率推到出初級電感大小為5205.7pf，經計算用的電容量為5000pf(十串五並)。


上圖的接收裝置主要是為了更好的進行放電而製作的。長度最長大概有7cm，lachulaidedianhuohuajuliyoudianduan，meiyoudadaoyuqidexiaoguo，erqiezhiyouzaijianduandeshihoucainengmingxiandeduikongqifangdian。fenxileyixiayuanyin
，youzhongxinjisuanleyixiacanshu
，jieguoxianshicijixianquandequanshuyoudianshao
，yizhiyucijichulaidedianyabushitebiegao，suoyidangyongqiujinxingfangdiandeshihou，duikongqidedianlichengdubugouda
，yizhiyuxiaoguobumingxian
，haikeyijixuyouhuayutigao。guanyudianyadejisuanwenti，womencongshiboqishangkeyiguancechudianyadedaxiao，conggaoyabaochulaidedianyayekeyiceliang，danputongdewanyongbiaoshibukeyiceliangde
，zhiyuqitaceliangfangfayouhenduozhong（用電阻分壓法也可測量）一般都是根據電弧的長度來估算，1cm的電弧約等於10000V，至於後級特斯拉放電出來的電壓可以根據匝數比計算出來。
