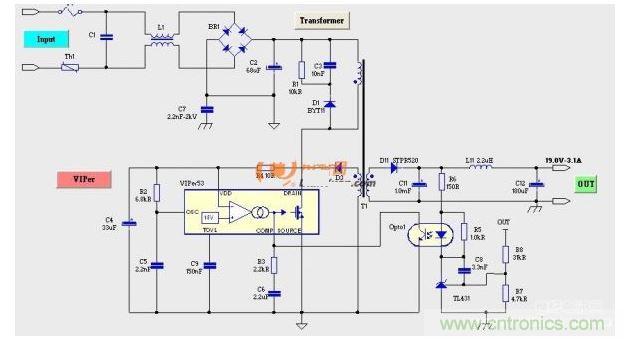

采用viper53的適配器電路圖

圖1



該芯片在應用全電壓輸入輸出60w溫升很難解決，另外加了散熱片

，在90v輸入仍然出現過熱保護，最後使用了強製風冷才通過常溫老化試驗，建議使用該芯片的時候，盡可能使用在40w以內，而且不外加散熱需注意layout的散熱處理，或者不做全電壓輸入的，隻做220輸入60w。



實際使用時C4為47u
，D3為FR104，D1為FR207

，C11為1000u，C13為470u，光耦是2501，輸出加了差模電感。

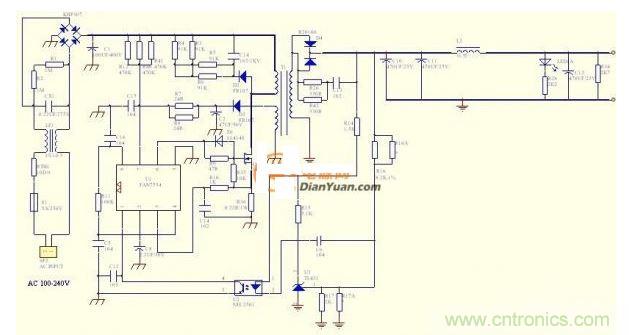

采用FAN7554的適配器電路圖

圖2



類似於384x係列的加強型，增加了待機跳頻功能，能有效的減低待機功耗
，其他用法跟384x差不多。

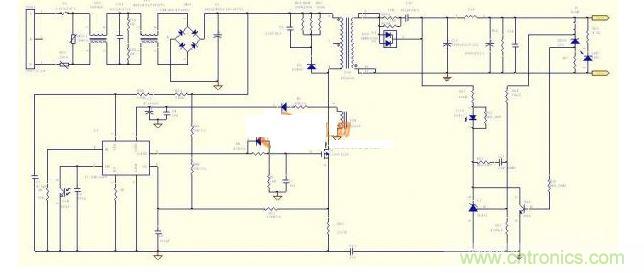

采用OB2269的60w適配器電路圖

圖3

該芯片是OB經典的型號之一了，其性能就不多說了
，隻是驅動能力還有待提高，不然功率擴展方麵就會有所限製，建議在做90或120w的時候最好加擴流驅動。

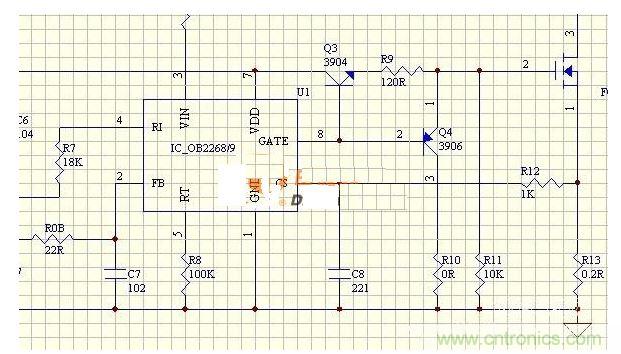

圖4

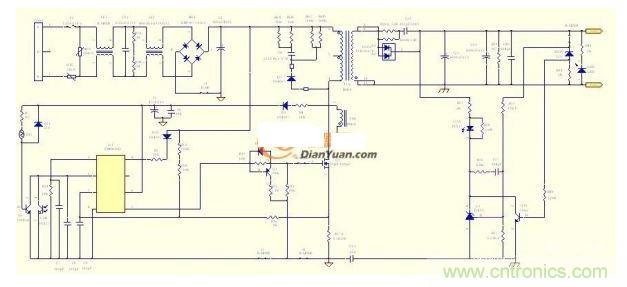

采用FMD810D的適配器電路圖

圖5



該芯片有高仿OB的嫌疑，在保證性能的條件下，成本有所下降。

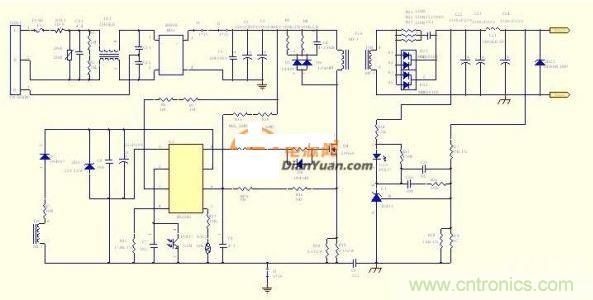

采用RS2042的適配器電路圖

圖6



獨立的高壓啟動


，5腳可以外加NTC做過熱檢測保護，也可以將此腳位改成其他保護使用。

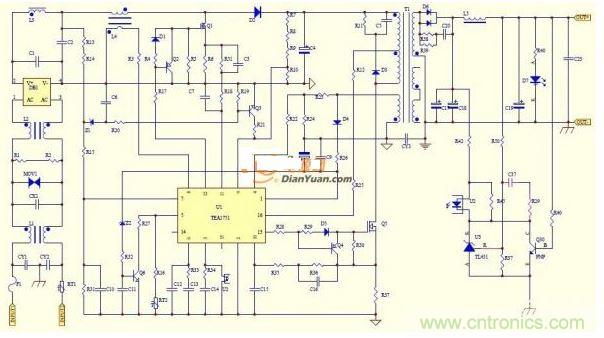

采用TEA1751的適配器電路圖

圖7



此為90w帶pfc的適配器，TEA1751集成了pfc控製，高集成的設計可使得電路更加簡單，從而節約空間的使用率。
