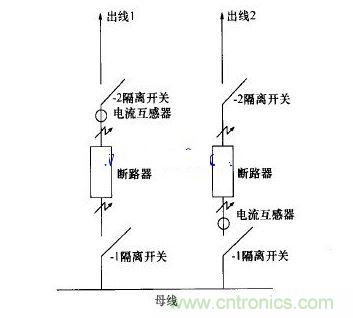

如圖是兩條線路出線示意圖，其中出線1電流互感器安裝在出線斷路器和一2隔離開關中間位置
，出線2電流互感器安裝在出線斷路器和一1隔離開關中間位置。兩條出線保護配置一致，分別為母差保護、電流I
、Ⅱ、Ⅲ段保護、低頻保護、過負荷保護等。


當短路故障發生在電流互感器和斷路器之間位置時，對於出線1，該線路上保護裝置啟動，因為母差保護動作時限短
，故母差保護先動作出口，跳開母線上所有斷路器，故障切除。對於出線2，因為故障發生在電流互感器保護的線路側，不在母差保護範圍內，故母差保護不會啟動，所以該線路電流保護啟動
，動作出VI跳開線路2上的斷路器
，故障切除。



對於圖示出線1
、出線2，發生故障性質相同，故障點一樣，但保護動作結果不同。出線1母差保護動作，切除了故障線路，但同時也將母線上其他未故障線路切除，造成停電區域的擴大;出線2線路保護動作
，切除了故障線路
，故障消除，不會影響其他線路正常運行。

　　

由上麵分析比較，線路2電流互感器安裝位置似乎更優越，但在實際運行中，故障發生點是不確定的，如果故障發生在線路2的斷路器和電流互感器之間時，但對於出線1和線路2母差保護，因為故障點不在其母差保護範圍內
，母差保護不會動作，而線路2電流保護動作後
，跳開線路2斷duan路lu器qi，但dan此ci時shi故gu障zhang點dian並bing未wei切qie除chu
，故gu障zhang依yi然ran存cun在zai，隻zhi能neng依yi靠kao母mu線xian進jin線xian斷duan路lu器qi後hou備bei保bao護hu動dong作zuo切qie除chu故gu障zhang，延yan長chang故gu障zhang時shi間jian，造zao成cheng電dian氣qi設she備bei承cheng受shou故gu障zhang電dian流liu時shi間jian的de加jia長chang。
