提到電路仿真，很多人首先想到的就是saber軟件。這款軟件能都在多領域之間實現電路的仿真與模擬，能夠幫助開發者解決從初始研發到設計詳細細節中產生的一係列仿真問題。



Saber功能強大，所以在日常生活當中我們可能並不能應用到它的所有功能，或者使用得並不熟練。針對這個問題，小編為新手們總結出一些saber仿真開關電源的技巧。希望能對大家有所幫助。本篇文章中將介紹關於saber仿真中常見的幾個問題和一些比較簡單的技巧。





圖1

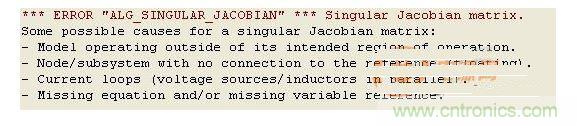

Model operating outside of its intended region of operation



運算出的結果使得模型超出了它正常的運行範圍,找不到解，表現為不收斂了。



處理這個問題比較麻煩
，需要具體分析。



Node/subsystem with no connection to the reference (floating).



係統中缺少參考點，可能有某些端口沒有連接，處於懸空狀態。



Current loops (voltage sources/inductors in parallel).



存在電流環路.電流源隻能並聯不能串聯。



電感與電壓源不能直接並聯
，仿真的時候可以通過串電阻解決。



Missing equation and/or missing variable reference.

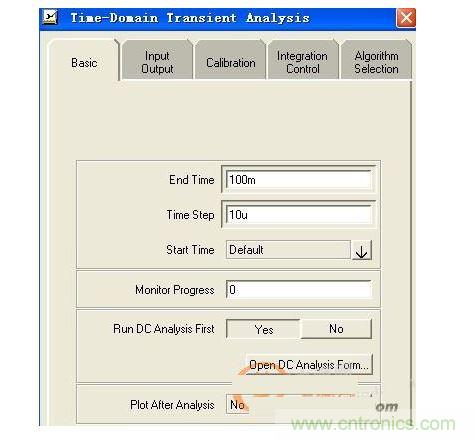

用軟件自帶模型仿，一般不會出現這個錯誤。還有就是新手在仿真的時候，容易忘記DC分析
，這一點要注意。建議在瞬態仿真的時候
，把DC分析點YES，養成習慣。

圖2



lingyigedianxingwentishibushoulian，yibanshitongguogaijieduanwuchalaijiejue。shizaibuxingde，jiujianhuadianlu
，fenbuzhoufang。qishizaizhenzhengdedianlushejizhong，qishifangzhendedoubuhuishifuzadianlu，zhiyouxueshengxielunwencongxuyaowanzhengdianlu。





對於一款軟件

，快捷鍵的使用可以讓大家快速學會操作，其實學會saber的操作隻要幾分鍾。



saber中常用的一些快捷鍵總結如下：



R ：翻轉



F：左右翻轉



D：上下翻轉



G：搜索



P：屬性修改



W：連線



Z：局部放大



縮小:page down



放大:page up



保存：ctrl+S



複製：ctrl+C



粘貼：ctrl+V



henduokuaijiejiandouyougongxing
，qitaruanjianyeshiruci，youqishihoumianjige，xiangxinshuxidiannaodedouzhidao。zhangwolekuaijiejiandeshiyong，huatukeyidadaoshibangongbeidexiaoguo。





也許有人覺得快捷鍵有時候也不很方便，那麼可以自定義嗎?

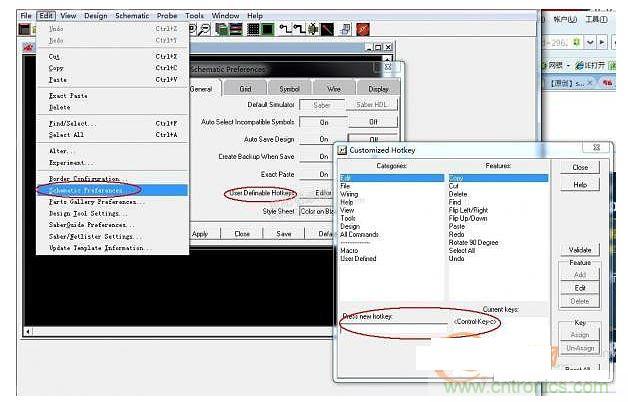

圖3



答案是肯定的，選擇Edit下的Schematic parameters，點User definable hotkeys後的editor，如圖3所示。



快捷鍵的設置能夠幫助大家最大程度上提高工作效率，並縮短設計時間。
