暴力拆解三星S6,探秘高度集成化的內部結構
發布時間:2015-03-26 責任編輯:echolady
【導讀】2015年展會推出了Galaxy S6及S6 edge。S6相比過去風格突變,機身較S5修長,邊框更窄,鏡頭右側放置了心率感應區域。拆解後發現,三星S6內部結構更加的高度集成化,同時也增加了維修難度。本文就帶大家探秘三星S6的內部構造。

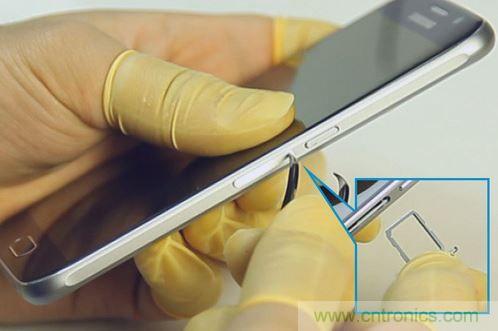

那我們就從SIM托入手吧,使用SIM卡工具將卡托取出。

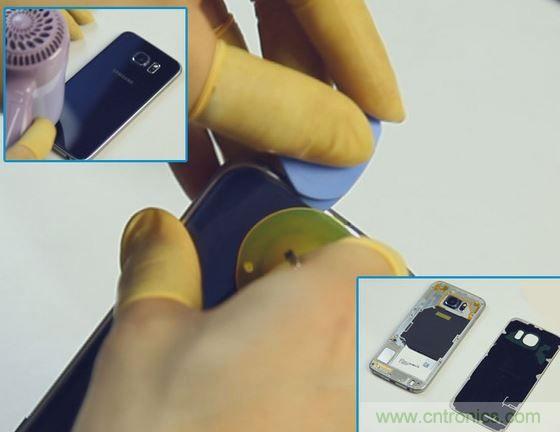

S6及S6 edge前後麵均覆蓋了康寧第四代大猩猩玻璃,它首次被運用也是三星手機——Galaxy Alpha,三星Note 4正麵也是覆蓋的第四代大猩猩玻璃。
[page]
邊框的變化最為明顯,為金屬材質,頂部與底部在中框上凸起一個棱邊,三星在上下各開啟兩個缺口放置天線,底部彙集了揚聲器、MicroUSB口及3.5毫米標準耳機口。機身兩側則是各凸起兩個棱邊,形成一個麵,放置電源鍵、音量鍵、卡槽等零部件。

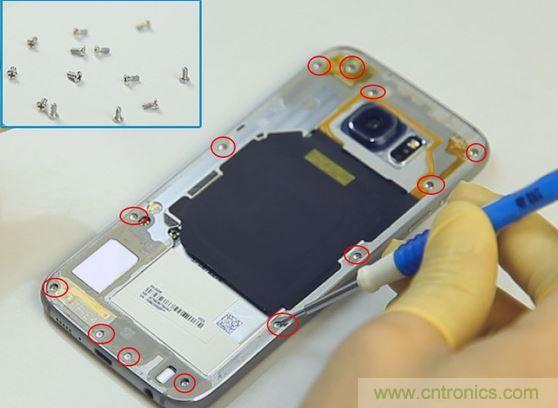

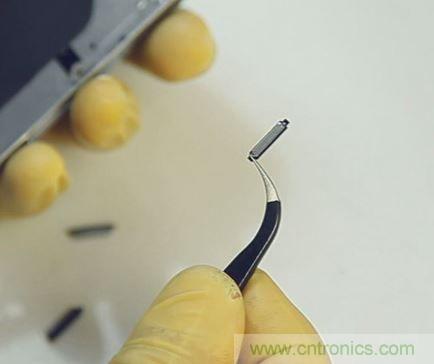

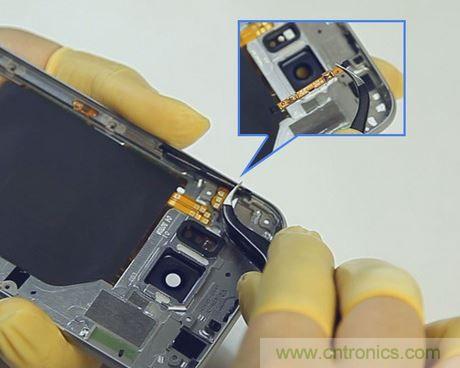

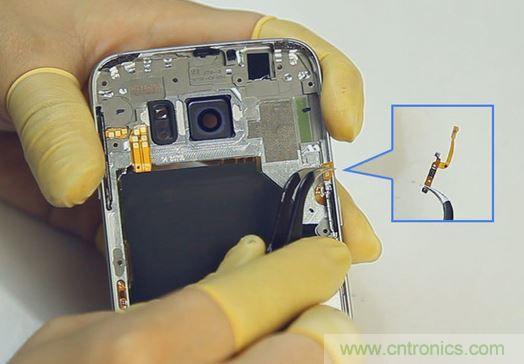

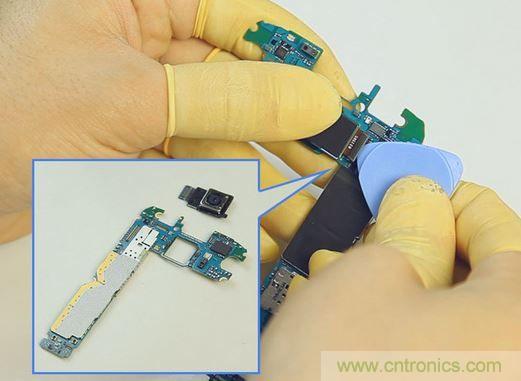

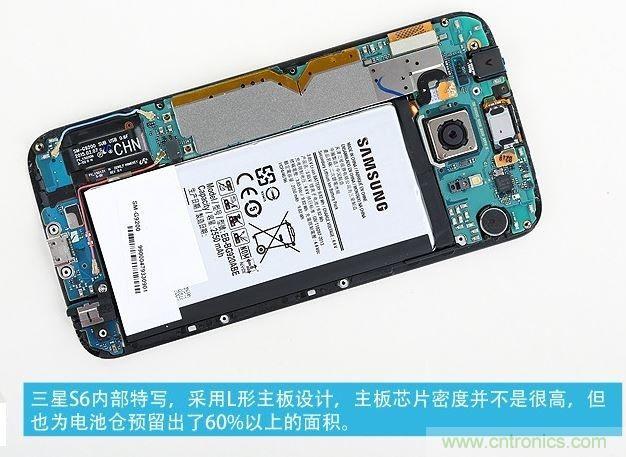

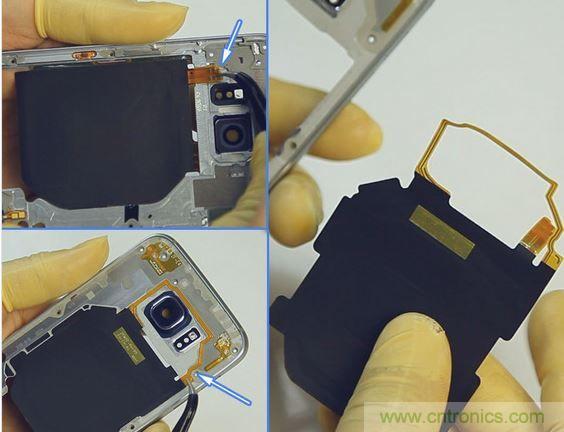

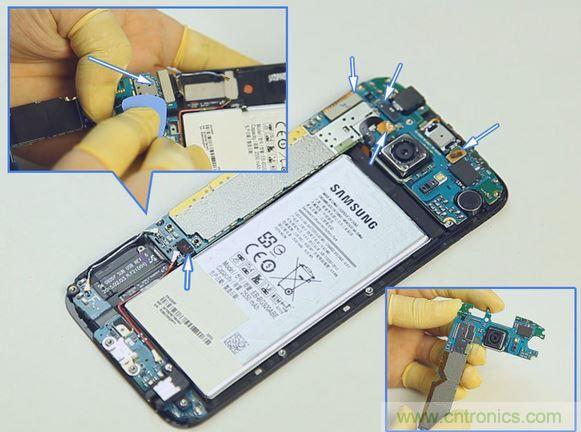

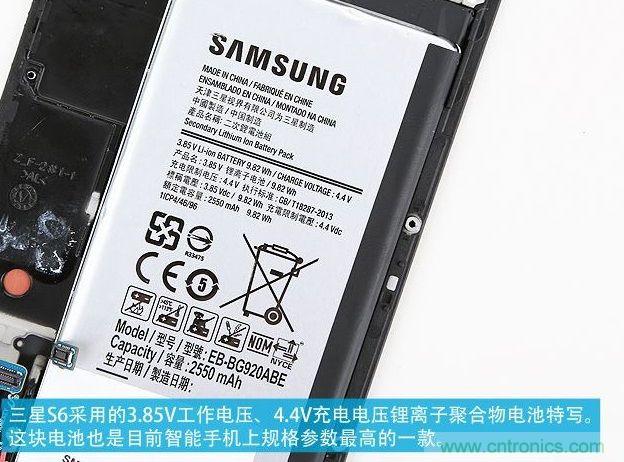

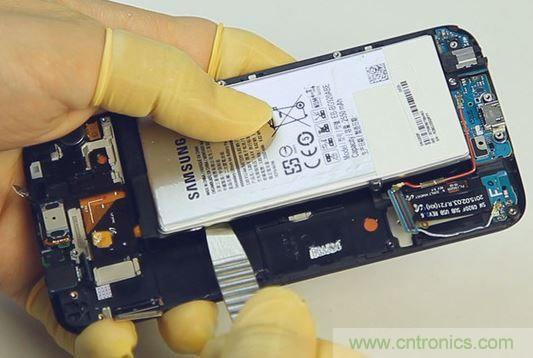

移除主板。撬起 LCD 連接頭,前攝像頭連接器、電池連接器、耳機揚聲器連接器以及 Home 鍵絲帶連接器。

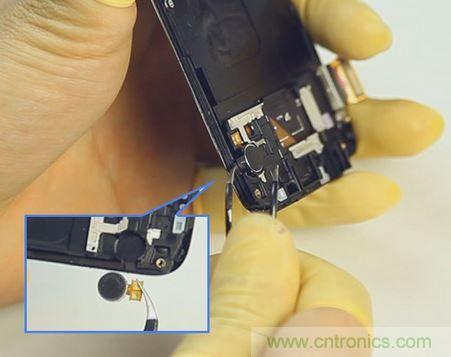

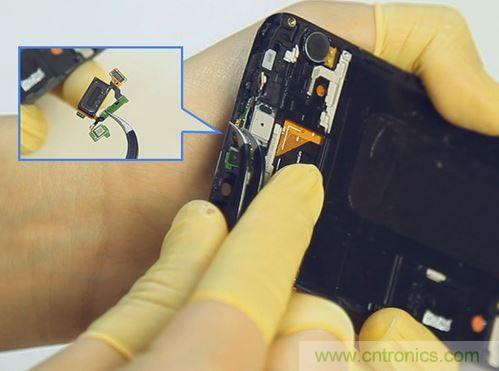

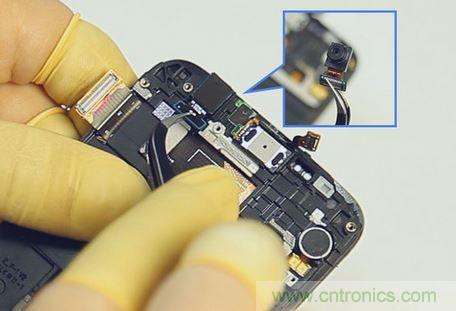

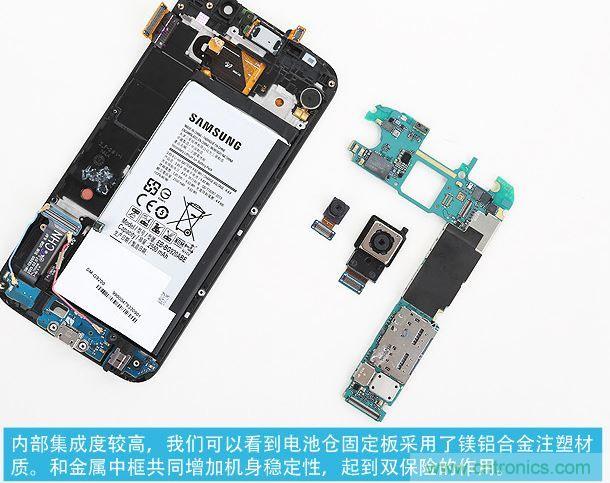

移除前攝像頭、前置攝像機、耳機揚聲器以及震動電機。
S6采用了1600萬像素主攝像頭,帶有光學防抖技術,光圈為F/1.9,前置鏡頭為500萬像素。三星稱,用戶隻要連續觸控兩次Home鍵,就能從任何界麵進入拍照應用,最短時間隻需要0.7秒。
S6自動對焦可以追蹤移動目標,這也是手機的首次應用。攝像頭右側的閃光燈不僅能探測心率,還能作為閃光燈,用紅外檢測白平衡。

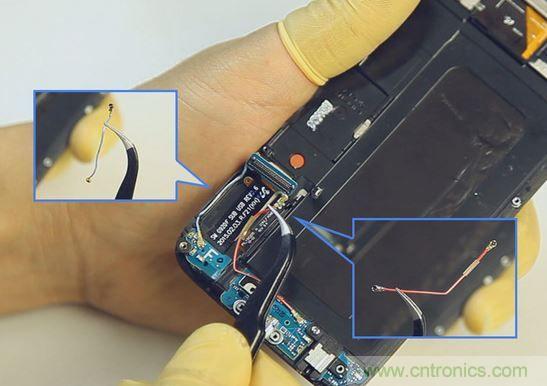

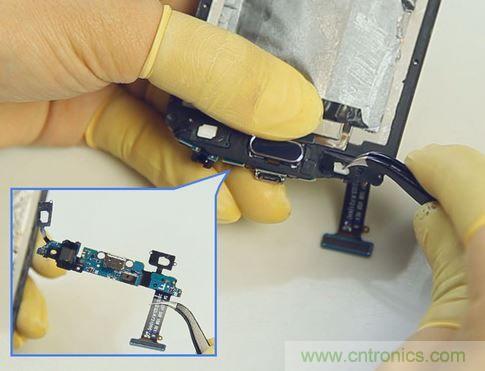

移除充電端口。首先先拆下耳機插孔螺絲釘,然後拆下手機前蓋以及燈光貼紙。
