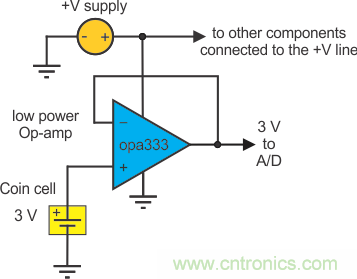

圖 1 是一個使用 1.8V OPA333 零漂移運算放大器的實施方案。紐扣電池的電壓是 3V，該電路采用 3 至 5V 電壓級供電。


鋰電池 CR2032 是一款常見的紐扣電池，額定容量 175 mAh，提供 200uA 連續電流。OPA333 的輸入偏置電流一般是 70pA，幾年也不會耗盡紐扣電池的電量。可能有其它什麼電路消耗了電池。對 OPA333 內部原理圖進行仔細觀察後，發現了一種貌似合理的放電情境。

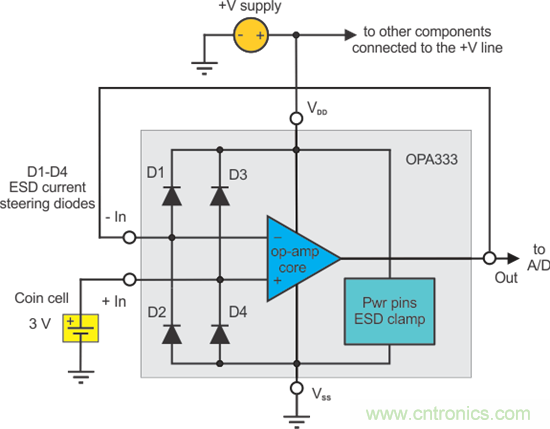

圖 2 是放大器內核及其輸入 ESD 保護的方框圖。別忘了大部分 IC 在電路斷開處理過程中都具有 ESD 保護功能。ESD 單元在正常工作條件下關閉。

OPA333 的 ESD 輸入保護功能在每個輸入端與電源線路之間連接有低漏轉向二極管。ESD 鉗位連接在這些線路之間。這些二極管通常是反向偏置。但是，如果電源電壓 V+ 被關閉，變為高阻抗，那麼二極管 D3 會變成正向偏置。然後，放大器內核以及連接 V+ 的任何組件都會從紐扣電池消耗電流。

OPA333 靜態電流隻有 17uA，因此很可能是連接至 +V 電源線路的其它組件也在消耗電流。


有些運算放大器有關斷引腳。當處於這種模式下時，它們會消耗極少量的電源電流。但是
，如果 ESD 單元使用圖 2 中的設計方案，該二極管仍可傳導電流。

解決方案是采用支持不同 ESD 單元設計的運算放大器。

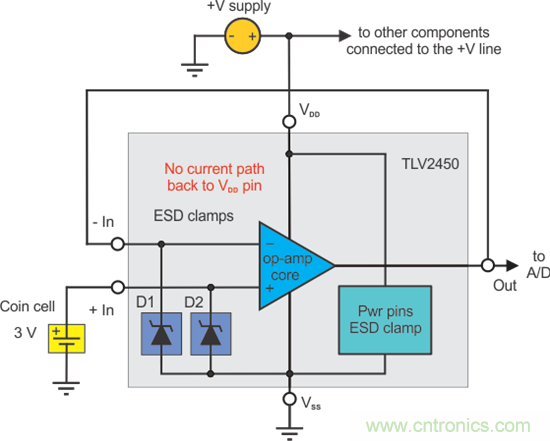

圖 3 是在 TLV2450 軌至軌輸入／輸出運算放大器中使用的 ESD 單元設計。它采用一個類似於齊納二極管的快速低漏鉗位。在 ESD 事件過程中，它不僅可快速接通，而且還可將所應用的電壓限製在安全水平下。沒有針對 VDD 引腳的內部電流路徑。


對於工程師來說，可能很難確定放大器所使用的 ESD 單元。但在放大器產品說明書中可以找到提示。在查看絕對最大額定值時，如果信號輸入範圍是 -0.3V 至 （V+） + 0.3V，那麼 0.3V 就是確保 ESD 二極管保持關斷狀態的界限。如果較高，二極管可能會導通。
