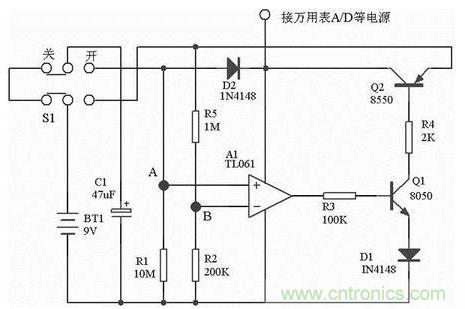

先解決萬用表的問題——自動關機電路如下圖所示：

聲明下哦：電路出自於網上
，不是我自己弄出來的。

來，細細分析下：

其實說白了就是—— 比較器+ RC定時+三極管開關

R1和C1組成RC定時網絡
，Q1和Q2組成電子開關。

其工作過程是：當把開關S1置於“關”時9V電池對電容C1充電。使得C1兩端的電壓等於電池電壓。當把S1置於“開”時，電容C1接至運放的同相輸入端（A）
，同時也通過R1放電。R2和R5分壓得到約1.5V的電壓加至運放的反相輸入端（B），剛開機時電壓A>B，運放輸出高電平。這說使用Q1和Q2都導通
，通過Q2的集電極輸出9V電壓。萬用極工作。
隨著C1的不斷放電，A的電壓不斷下降，當A端電壓小於B端電壓時
，運放輸出低電平
，Q2輸出低電平
，然後萬用表就自動關機了。。

至於定時的時間
，就取決於R1和C1了。其關係為：t=-ln(A/U)RC

，其電U為電容的初始電壓，A為終止電壓。以上電路的值約為14分鍾，當把電容換成100uF時約為半小時。

嗯
，看完萬用表自我了結電路後，來


，再看看那些好玩的軟關機電路（都來源於萬能的網絡，分析過，原理上都可行的）
，且看他們又是如何“自殺”的
？

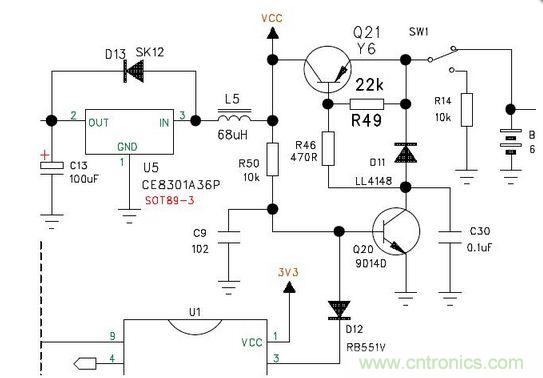

這個電路稍顯複雜，但是原理還是一樣的簡單
，就是電子開關的關斷而已。

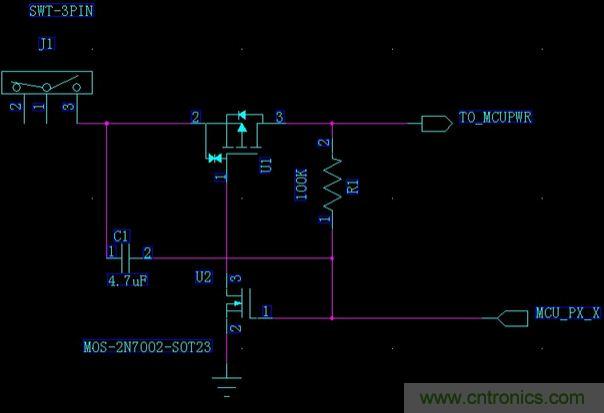

這個電路就是用MOS管來代替三極管而已

，原理一樣。不過更精簡了。
