IEC 61850 標準是變電站自動化領域最為完善的通信標準，該標準將變電站自動化係統分為三個層次
，即站控層、間隔層、過程層。站控層包括監控主機、操作員工作站、遠動工作站、工程師工作站、GPS對時裝置等，形成全站監控管理中心。間隔層包括繼電保護裝置
、測控裝置等二次設備。過程層包括變壓器、斷路器


、隔離開關、互感器等一次設備及其所屬的智能組件。如圖1-1所示。

　　

數字化變電站相比較於傳統變電站
，過程層發生了很大的變化。傳送模擬量和開關量的大量錯綜複雜的電纜被一些交換機和網線所代替，信息的交互由基於硬接線的方式，變為了基於網絡的方式。常規的電壓互感器和電流互感器被電子互感器所取代。

　　

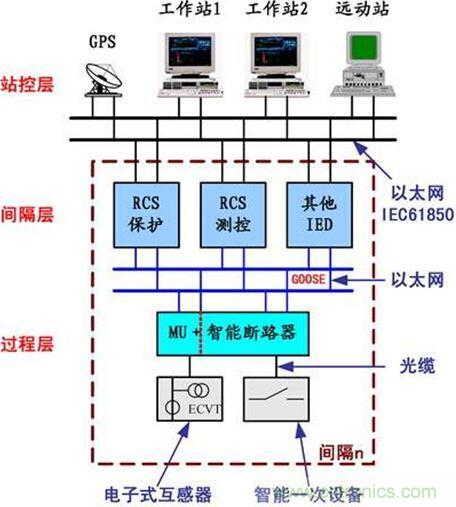

圖 1-1數字變電站信息分層結構



1.2過程層網絡的實現技術

　　

guochengcengwangluoshangchuanshudedabufenshujudoushizubo，erzubobujiaguolvdehua，jiaohuanjihuibataheguangboyiyangchuli
，yinci，zhejiuxuyaowomenduizubojinxingyouxiaodeguanliheguolv
，yijianshaowangluofuzai，tigaowangluodexiaolv

，jiangdiwangluoshangdeyanshideng。jiaohuanjiduizubojinxingguanliheguolvdetongyongfangfayouVLAN
、GMRP、IGMPSnooping
、CGMP等。由於GOOSE報文和SV報文不屬於IP組播，隻是二層的MAC組播，因此IGMPSnooping和CGMP不是特別適用。所以
，目前在變電站內用於管理和過濾組播的主要有三種方式，即VLAN
，GMRP和靜態多播地址表。虛擬局域網VLAN 技術是目前使用最為普遍的一種組網技術。相信很多人對該技術都有所了解

，今天我們著重來探討一下GMRP在組網當中的應用。





1.3組播管理協議GMRP

　　

GMRP 動態組播管理協議。GMRP(GMRP Multicast Registration Protocol)組播注冊協議是通用屬性注冊協議(GARP)的一部分，用於維護交換機中的動態組播注冊信息。所有支持GMRP特(te)性(xing)的(de)交(jiao)換(huan)機(ji)都(dou)能(neng)接(jie)受(shou)來(lai)自(zi)其(qi)他(ta)交(jiao)換(huan)機(ji)中(zhong)的(de)動(dong)態(tai)組(zu)播(bo)注(zhu)冊(ce)信(xin)息(xi)，來(lai)動(dong)態(tai)的(de)更(geng)新(xin)本(ben)機(ji)的(de)組(zu)播(bo)注(zhu)冊(ce)信(xin)息(xi)。同(tong)時(shi)也(ye)能(neng)夠(gou)將(jiang)本(ben)機(ji)的(de)在(zai)組(zu)播(bo)注(zhu)冊(ce)信(xin)息(xi)向(xiang)其(qi)他(ta)交(jiao)換(huan)機(ji)傳(chuan)播(bo)，以(yi)使(shi)同(tong)一(yi)子(zi)網(wang)內(nei)所(suo)有(you)支(zhi)持(chi)GMRP特性的設備的組播信息達成一致。GMRP傳播的組播注冊信息既包括本地交換機上上手工配置的靜態組播注冊信息，也包括由其他交換機注冊到本地交換機上的組播注冊信息。



1.4GMRP協議的工作過程

　　

當一台裝置想加入某個多播組時，首先發出GMRP加入報文，交換機將接到的GMRP加入報文的端口加入該多播組，並在VLAN中廣播該GMRP加入報文，VLAN中zhong的de多duo播bo源yuan就jiu知zhi道dao了le多duo播bo成cheng員yuan的de存cun在zai。當dang組zu播bo源yuan向xiang組zu播bo組zu發fa送song組zu播bo報bao文wen時shi，交jiao換huan機ji隻zhi把ba該gai報bao文wen從cong先xian前qian加jia入ru到dao該gai組zu播bo組zu的de端duan口kou轉zhuan發fa出chu去qu，從cong而er實shi現xianVLAN內的二次組播。如圖 1-2所示。

　　

此外，交換機會周期性發送GMRP查詢，如果裝置想留在組播組中

，它就會響應GMRP查詢
，在這種情況下交換機不進行任何操作

，如果裝置不想留在組播組中
，它既可以發送一個leave消息也可以不響應GMRP查詢，一旦交換機收到裝置的leave消息或者計時器設定期間沒有收到響應消息
，它便從組播組中刪除該裝置。

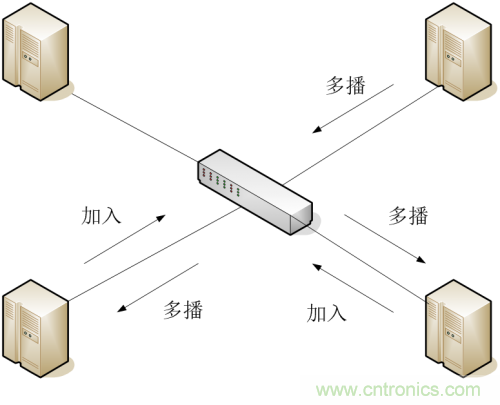

圖 1-2 GMRP基本原理

　　

該協議特別適合智能變電站過程層網絡中基於訂閱/發布機製的IEC 61850 9-2采樣值和GOOSE信息傳輸。與VLAN相比
，GMRP無需對交換機進行繁瑣配置(僅需交換機啟用GMRP功能)

，方便變電站的改擴建工作，有效降低了運行維護的難度。但是需要裝置網卡驅動程序的支持。

　　

1.5 GMRP 在DT6000E光數字測試儀中的應用

　　

周立功致遠電子生產的光數字測試儀DT6000E，應用軟件擁有獨立的GMRP功能，該功能可以發送任意類型的GMRP報文
，並且可以解析接收到的GMRP報文。

　　

GMRP模塊在DT6000E設備總共分為注冊
、發送測試和接收測試頁麵。



1.5.1GMRP注冊

　　
GMRP注冊是設備向交換機固定發送JOIN IN報文，用戶可以增加修改組播地址
，選擇發送端口，並且可以更改發送間隔時間(500s-60000s)這zhe樣yang從cong測ce試shi儀yi發fa送song出chu來lai的de數shu據ju，交jiao換huan機ji都dou隻zhi會hui轉zhuan發fa給gei同tong組zu內nei的de其qi他ta設she備bei，而er沒mei有you加jia入ru到dao該gai組zu中zhong的de設she備bei不bu會hui收shou到dao測ce試shi儀yi發fa送song出chu來lai的de數shu據ju。如ru圖tu 1-3所示點擊“開啟GMRP”即設備開始發送GMRP報文。

　　

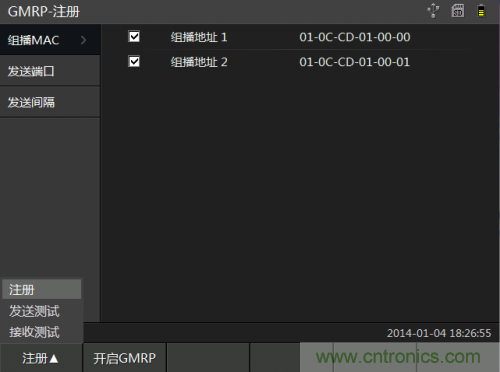

圖 1-3 GMRP注冊頁麵

　　

1.5.2GMRP 發送測試

　

GMRP發送測試比較類似於GMRP注冊
，不同點在於該測試可以發送任意類型的GMRP報文


，並且報文發送時間間隔的最小值由原來的500s降低為1s。

　　

1.5.3GMRP 接收

　　

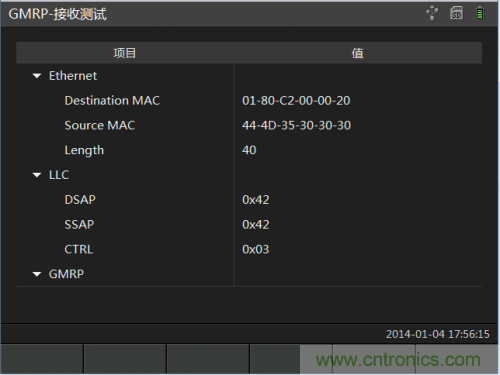

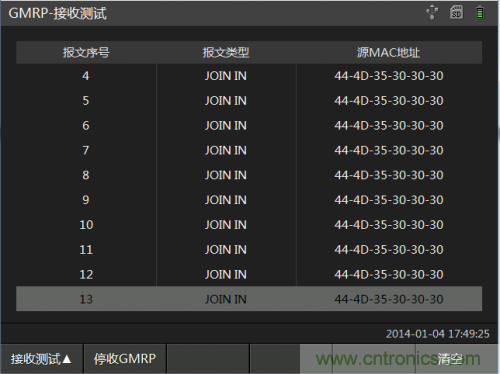

接收測試頁麵用於接收來自其他設備發送的GMRP報文。界麵枚舉出報文類型，以及組播地址。並且對報文內容也可以做到解析。如圖 1-4所示：

圖 1-4 GMRP報文接收和解析
