小時候經常跟女朋友就某件事“交換看法”
，小陳喜歡擺事實
、舉例子、講邏輯嚐試去說服她，結果自然是嗬嗬噠。長大了跟各種人聊天，政治、時事
、八卦，每個人都有自己的解讀
，即使是平時生活中關係很接近的人
，對一件事情的看法也會千差萬別。



而(er)小(xiao)陳(chen)不(bu)太(tai)會(hui)去(qu)爭(zheng)誰(shui)的(de)觀(guan)點(dian)對(dui)誰(shui)的(de)觀(guan)點(dian)錯(cuo)，甚(shen)至(zhi)不(bu)常(chang)去(qu)表(biao)露(lu)自(zi)己(ji)的(de)看(kan)法(fa)。不(bu)是(shi)因(yin)為(wei)心(xin)靈(ling)雞(ji)湯(tang)勵(li)誌(zhi)文(wen)章(zhang)裏(li)說(shuo)的(de)什(shen)麼(me)爭(zheng)論(lun)會(hui)失(shi)去(qu)友(you)誼(yi)，而(er)是(shi)因(yin)為(wei)各(ge)人(ren)受(shou)見(jian)識(shi)閱(yue)曆(li)所(suo)限(xian)，對(dui)是(shi)非(fei)真(zhen)偽(wei)的(de)判(pan)斷(duan)都(dou)不(bu)同(tong)，在(zai)這(zhe)種(zhong)情(qing)況(kuang)下(xia)

，所(suo)謂(wei)擺(bai)事(shi)實(shi)與(yu)講(jiang)邏(luo)輯(ji)毫(hao)無(wu)意(yi)義(yi)。所(suo)以(yi)在(zai)網(wang)絡(luo)上(shang)“警察打人
，醫生害命，銀行坑錢”這三大傳說才能大行其道
，恩，其實小陳是個“五毛”。



還好，我們是工程師，我們信奉科學，科學會框定前提，大家在一定的邊界條件上進行討論。

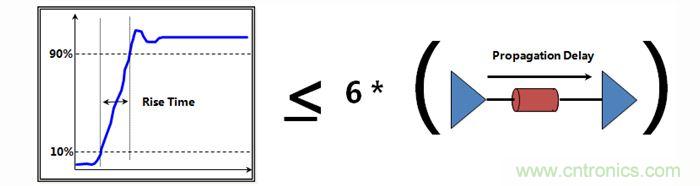

那我們所說的高速設計的邊界條件是什麼呢？小陳認為是分布參數，傳輸線理論中的“長線”，是上升時間小於六分之一傳輸線延時。



讓我們來算一算多長才能算長線：



當前常規的時鍾芯片
，上升沿通常在2nS左右
，在這些信號眼中
，2000mil以上叫做長線。一些新的時鍾芯片，雖然速率可能隻有幾十兆，但是芯片工藝有較大的改進上升沿較快，可能會達到400ps，在這些信號眼中
，400mil以上叫做長線。與其上升時間相當的，還有大部分LVDS信號等。



當前DDR3，上升沿通常在100ps左右，在這些信號眼中

，100mil以上叫做長線。 對於10G信號來說
，上升沿通常在25ps左右

，這時候，25mil叫做長線。



大家可以對比一下
，在我們的設計中
，那些部分是在這個長度範圍內
，那些部分不在。



可能會有一些朋友有疑問“上升時間小於六分之一傳輸線延時，不是判斷需不需要考慮反射的邊界嗎？高速設計還有串擾
，EMC等問題

，也能用這個邊界條件框定？”



答案是肯定的。傳輸線短到連一個上升時間都無法完整體現在上麵時，串擾是達不到飽和的，也就是說我們通常所說3W間距時1%的串擾率將會變成0.2%甚至更小。而做天線的朋友很清楚，信號要完整的發射，天線長度需要能與波長相比擬，100MHz信號波長是多少？60inch！除此之外，還有我們通常所謂的電容濾波半徑。



其實這篇文章所說的在之前的文章中也有提到過
，為什麼要再專門寫一篇文章呢？因為重要的事情說三遍！



因為許多精益求精的朋友還是會問“DDR信號要圓弧拐角嗎”“平衡銅點做方的還是八角的好？”。在學習的路途上，有時候不妨回頭看看
，看看過去的知識
，看看知識的邊界，也許會有更多的收獲。
