手裏零件挺多的，昨天做個東西，本來應該用IN4148做zuo二er極ji管guan用yong
，隨sui手shou拿na了le兩liang個ge玻bo封feng管guan，也ye沒mei仔zai細xi看kan就jiu焊han上shang去qu了le，上shang電dian不bu能neng正zheng常chang工gong作zuo，仔zai細xi檢jian查zha後hou才cai發fa現xian拿na了le穩wen壓ya管guan當dang二er極ji管guan用yong了le，廢fei了le半ban天tian勁jin，早zao知zhi道dao測ce試shi一yi下xia了le
，可ke是shi用yong萬wan用yong表biao是shi測ce不bu出chu來lai穩wen壓ya管guan和he二er極ji管guan的de區qu別bie的de，決jue定ding做zuo個ge測ce試shi器qi
，焊han機ji前qian先xian測ce試shi一yi下xia二er極ji管guan的de耐nai壓ya，防fang止zhi以yi後hou再zai犯fan錯cuo誤wu。



由於沒有特別高的要求，根據三線電壓表頭的最大量程是100V
，就做個100V的算了

，一般也夠用了，最早前我做過一個類似的是直接整流220V電dian壓ya，雖sui然ran可ke以yi測ce量liang的de耐nai壓ya很hen高gao，但dan是shi很hen不bu安an全quan
，早zao就jiu拆chai掉diao了le

，這zhe次ci一yi定ding要yao做zuo個ge隔ge離li的de，隨sui便bian摸mo任ren意yi一yi根gen線xian都dou不bu會hui有you危wei險xian，找zhao到dao手shou裏li的de變bian壓ya器qi盡jin量liang找zhao二er次ci電dian壓ya高gao的de，還hai真zhen有you一yi個ge雙shuang獨du立li50V輸出的，還帶6V隔離輸出剛好給三線電壓表頭供電
，先把6V整流濾波給電壓表模塊看工作情況，正常後再把雙50V串聯起來做個半波整流加個 1UF高壓電容做濾波然後看最高輸出電壓達到了160V直流，這個電壓太高超過了100V電壓表頭的測量範圍
，因為電壓表頭也是有輸入電阻的，就串聯電阻找出剛好接近100V的直流電壓，最後測試下來需要330K的電阻剛好合適，由於有大電阻串聯在電源裏麵，就算短路電流也隻有0.6ma也不會對管子造成損害。



加上電源開關，輸出用雙刀雙擲開關做個正反切換開關


，方便電壓換向使用

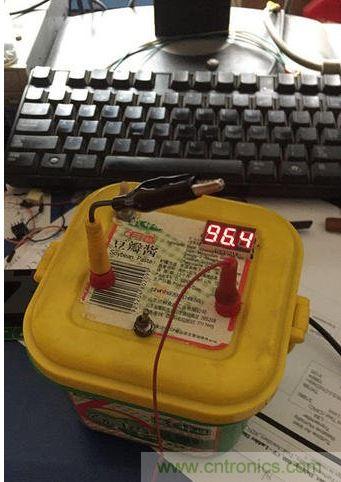

，隨便找個殼子裝起來，就成了上圖的模樣。

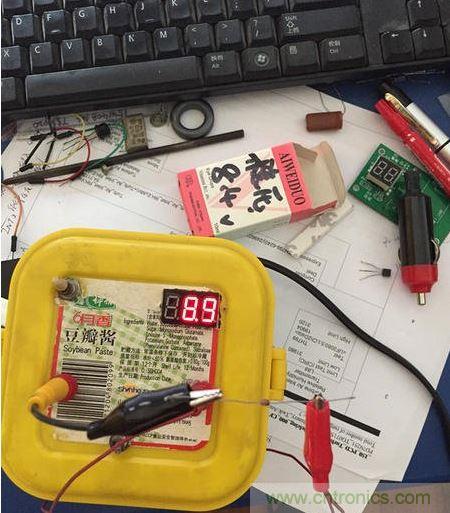

測試一下8.4V穩壓管還行：

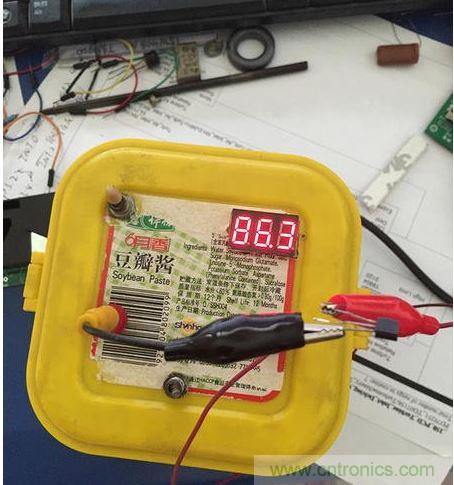

再找個9012測測E-C試試：

OK！



對了！再囉嗦一句
，如果測量電容耐壓一定要注意放電！否則真的會電到你一針的嗬嗬！
