主板的功能是什麼

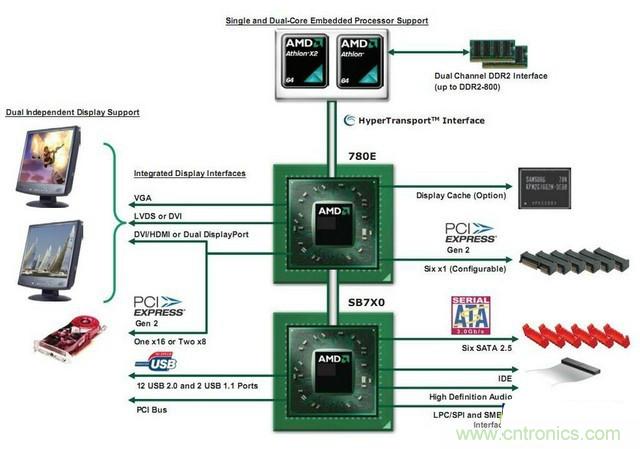

？就是提供各種硬件的【安裝基座】，把各種【硬件連接】起來。傳統的主板有兩顆芯片，按照連接的硬件種類不同，分為【北橋】芯片和【南橋】芯片
，統稱\"芯片組\"，比如780G北橋+SB710南橋。


北橋靠近CPU

，通常用來連接【高速的硬件】
，傳統北橋的功能包括內存控製、顯卡PCI-E控製、集成顯卡、集顯輸出等。

南橋通常在主板右下角
，用來連接【低速的硬件】，最主要提供SATA硬盤/光驅控製、IDE硬盤/光驅控製、USB接口、音頻和PCI控製。

主板+CPU必須完成上麵這些功能，否則平台不完整
，無法使用
，而集顯是例外，不是必備，但如果主板有、CPU也有，那麼就是冗餘，也無法使用。

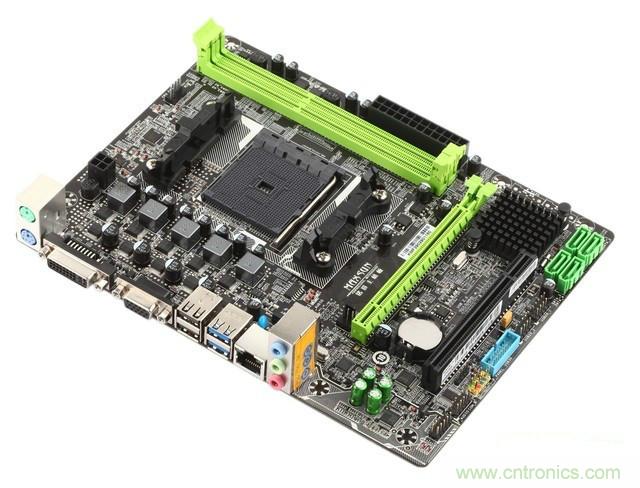

南北橋芯片組設計已經被市場淘汰，目前世麵主流是【單芯片】

，比如A55、A68、A88等都是單芯片。

單芯片設計下

，【CPU吞並了北橋】大部分功能，包括內存控製、顯卡PCI-E控製、集成顯卡、集顯輸出，而單芯片基本上就是傳統南橋功能


，隻是多了傳統北橋的低速PCI-E擴展。

AMD的AM家族是南北橋設計，主板上兩個散熱片，集顯在主板，CPU就是純CPU，而FM家族是單芯片，主板上一個散熱片，集顯在CPU，顯卡PCI-E控製也在CPU。

如果拿FM家族的CPU配AM家族的主板，且不說接口不兼容，從功能上來說
，內存控製、集顯

、顯卡PCI-E控製都可能是重疊的，一山不能容二虎，不能這樣配。而AM家族的CPU配FM家族主板
，就會出現沒有人提供顯卡PCI-E、集顯等功能的問題，三缺一，麻將都打不起來。


同樣，Intel平台現在主流也是單芯片設計
，比如H61、H81、B85等都是單芯片。

以H81為例，我們來看看各部分功能都是來自哪裏：

內存插槽--內存控製器，來自CPU

核芯顯卡及顯示輸出--整合顯示，來自CPU

SATA接口--磁盤控製器
，來自H81

USB3.0/2.0--磁盤控製器，來自H81

PCI-E顯卡--顯卡PCI-E控製器，來自CPU

PCI-EX1插槽--低速PCI-E控製器，來自H81

聲卡/網卡--低速外圍設備，來自H81

PS/2鍵鼠--低速外圍設備，來自H81

溫度檢測/風扇控製--低速I/O芯片，來自H81

高速設備通常來自傳統北橋
，即現在的CPU
，低速設備通常來自傳統南橋，即現在的主板芯片，搞明白這點之後，你就會明白為何現在的主板對性能影響不大。

CPU吃掉了北橋
，那麼為什麼不吃掉南橋呢
？實際上
，現在市麵的確有這種主板，那就是賽揚J1900、賽揚N3150等
，這些產品都采用低功耗、板載CPU設計
，CPU除了具備傳統北橋功能
，還具備傳統南橋功能
，所以主板上隻有一顆芯片
，隻需要一個散熱。

但這種設計還不會是市場主流，一來是因為技術方麵原因，另一方麵是因為市場生態方麵原因。

搞清楚主板的基本結構沒有？現在的CPU已經具備了傳統北橋大部分功能，所以主板就是一個南橋的角色，如果你發現CPU+主板組合後不能提供傳統南北橋的部分功能，那麼就說明，你可能又裝錯了。
