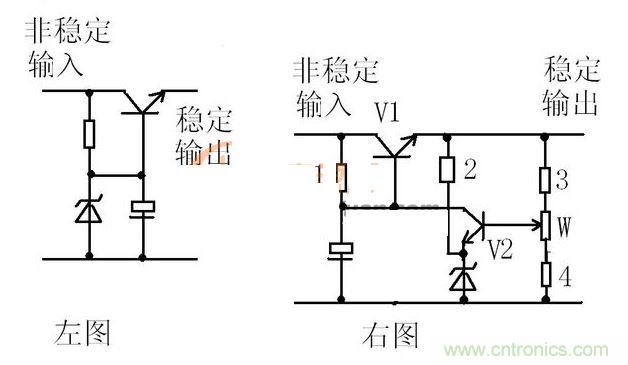

如圖1所示，左圖是一個固定穩壓電路。電阻作用1是向三極管提供偏置電流，使三極管導通。2是(shi)向(xiang)穩(wen)壓(ya)管(guan)提(ti)供(gong)工(gong)作(zuo)電(dian)流(liu)，穩(wen)壓(ya)管(guan)接(jie)在(zai)基(ji)極(ji)上(shang)。所(suo)以(yi)基(ji)極(ji)的(de)電(dian)壓(ya)被(bei)穩(wen)壓(ya)管(guan)穩(wen)定(ding)了(le)。又(you)因(yin)為(wei)三(san)極(ji)管(guan)基(ji)極(ji)與(yu)射(she)極(ji)之(zhi)間(jian)是(shi)一(yi)個(ge)二(er)極(ji)管(guan)
，而(er)二(er)極(ji)管(guan)導(dao)通(tong)時(shi)兩(liang)端(duan)電(dian)壓(ya)是(shi)穩(wen)定(ding)的(de)0.7V（以矽管算）。所以此電路輸出電壓等於穩壓管穩定值減0.7V。電容的作用與穩壓無關，但是在這類穩壓電路中往往“順便”用它。其作用是與三極管構成“電子濾波”電路，利用三極管的放大作用
，在輸出端得到擴大了hFE（三極管放大倍數）倍的濾波效果
，這是接在輸出端的濾波電容無法相比的。右圖的電容也是此作用。

圖1

右圖是一個輸出可調的串聯調整穩壓電路。三極管V1叫調整管，起到調整輸出電壓作用。V2叫比較放大管。起到把取樣信號與基準電壓進行比較並放大後控製調整管的作用。電阻1作用是向三極管V1提供偏置電流，使三極管導通。電阻1另一個作用是向V2提供工電源。電阻2向穩壓管提供工作電流。電阻3.4及W構成取樣電路。穩壓管給V2提供基準電壓。此電路工作原理如下：設因負載變化或輸入電壓波動或其它原因使輸出電壓升高---------經取樣電路取樣，V2基極電壓也升高---------V2基極電流加大------V2集電極電流加大--------V2集電極電壓即V1基極電壓下降----------V1射極即輸出電壓下降------結果就是輸出電壓實際並沒有升高。同理
，輸出電壓也不會下降。隻能是一個穩定值。調整W可調高或調低輸出電壓。



通tong過guo本ben文wen的de簡jian單dan介jie紹shao
，大da家jia是shi否fou對dui穩wen壓ya三san極ji管guan工gong作zuo方fang式shi及ji基ji礎chu原yuan理li有you了le一yi定ding的de認ren識shi呢ne？小xiao編bian將jiang繼ji續xu關guan注zhu此ci類lei技ji術shu

，並bing未wei大da家jia及ji時shi更geng行xing，盡jin請qing期qi待dai。
