今天寫兩個電路設計失誤，第一個是由於電流增益不夠引起的，該電路是參考別的設計者引發的，看了之後可以了解一些知識。

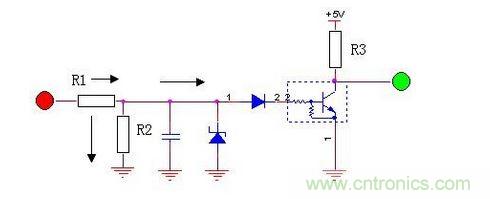

第一個失誤的主要原因是
，設計者錯誤估算了R1的大小。其設計的值太大，導致Ib太小。

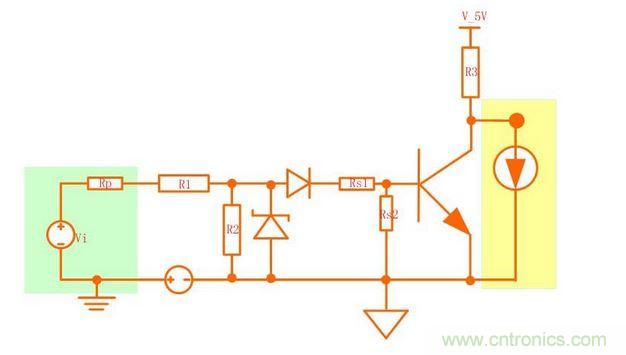

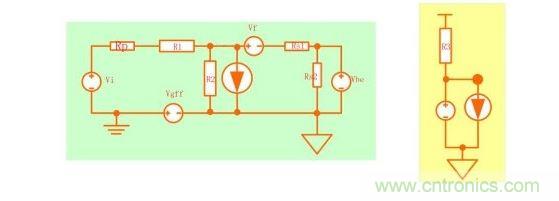

這裏把等效的模型轉換成如下：

以上的模型描述了輸入和輸出的模型，正式計算的分成兩個部分。

求解基極電流Ib



求解集電極電流Ic



求解放大比例

通過這個比例可得到三極管的狀態，如果在線性區，則三極管的管壓降Vce是變化的，這就導致了邏輯的問題。這種錯誤就是，某種狀態識別不出來。



從某種角度來看
，這其實是一個電平轉換的問題，隻不過用三極管隔離了一下而已。



反正我個人不推薦這種接法，因為限製太大會導致三極管欠飽和，進入線性區。如果限流太小，則在高頻脈衝浪湧衝擊下會失效。



現在越來越多的采用專用接口電路來處理這種電路，不過因為可能存在直接短路到地或者電源的錯誤（ISO16750-2規定的）。因此這個問題就很棘手了，輸入部分其實都是大問題
，因為你永遠不想在信號進入的時候就是錯誤的。

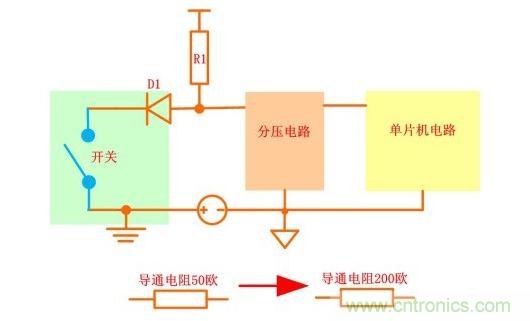

原本設計的好好的電路，由於開關的導通電阻變化

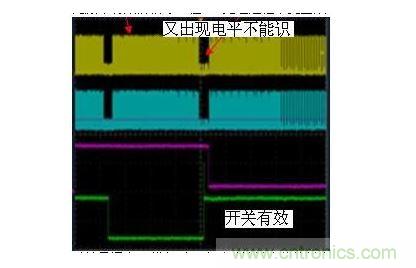

，導致電路對這個參數變化起不了調節作用，因此原本有效的信號，在MCU處理過程中完全成了無效的信號了。

開kai關guan導dao通tong電dian阻zu值zhi主zhu要yao取qu決jue於yu開kai關guan觸chu頭tou的de接jie觸chu電dian阻zu。接jie觸chu電dian阻zu值zhi是shi開kai關guan觸chu點dian接jie觸chu工gong作zuo性xing能neng的de最zui基ji本ben參can數shu，接jie觸chu電dian阻zu的de大da小xiao直zhi接jie反fan映ying開kai關guan觸chu點dian接jie觸chu的de可ke靠kao性xing。



實shi際ji上shang接jie觸chu電dian阻zu隨sui著zhe開kai關guan的de老lao化hua和he磨mo損sun
，導dao通tong電dian阻zu是shi有you變bian化hua的de。國guo外wai的de整zheng車che商shang都dou規gui定ding了le開kai關guan的de最zui壞huai的de導dao通tong電dian阻zu的de情qing況kuang
，在zai國guo內nei一yi般ban不bu會hui考kao慮lv這zhe個ge阻zu值zhi（一般也無法控製的太精確。）

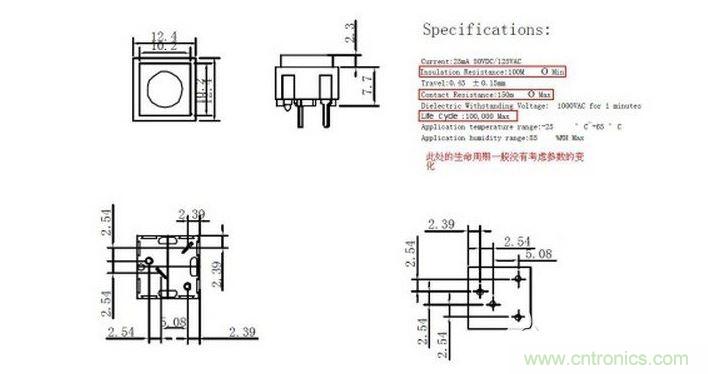

需要注意的是，現在我們看到的開關裏麵的導通電阻參數，一般是通過測量開關導通電阻值。



而比較正規的做法是，需要通過老化實驗
，測量導通電阻，估計觸頭的磨損程度和回路的接觸情況，從而預測觸頭的壽命。（老化實驗）



因此設計的時候需要有足夠的餘量，有兩條原則。

第一條，設想你可能遇到的最壞的情況，在這個條件下去設計。



第二條，努力保證模塊不會進入最壞的條件模式。
