CAN總線設計規範對於CAN節(jie)點(dian)的(de)差(cha)分(fen)電(dian)平(ping)位(wei)信(xin)號(hao)特(te)征(zheng)著(zhe)嚴(yan)格(ge)的(de)規(gui)定(ding)

，如(ru)果(guo)節(jie)點(dian)的(de)差(cha)分(fen)電(dian)平(ping)位(wei)信(xin)號(hao)特(te)征(zheng)不(bu)符(fu)合(he)規(gui)範(fan)
，則(ze)在(zai)現(xian)場(chang)組(zu)網(wang)後(hou)容(rong)易(yi)出(chu)現(xian)不(bu)正(zheng)常(chang)的(de)工(gong)作(zuo)狀(zhuang)態(tai)，各(ge)節(jie)點(dian)間(jian)出(chu)現(xian)通(tong)信(xin)故(gu)障(zhang)。具(ju)體(ti)要(yao)求(qiu)如(ru)表(biao) 1所示
，為測試標準“GMW3122信號特征標準”。

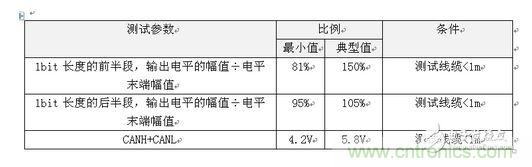

表 1 GMW3122信號特征標準

在以往的測試中，我們隻能通過示波器測量1bit的差分電平顯性位的末端幅值
，然後在測量前半段（50%）差分電平最大值，兩者相除，如果在81%~150%則通過；



然後在測量後半段（50%）差分電平最大值，除以分電平顯性位的末端幅值

，如果在95%~105%則通過
；



由此可見，該方法雖然可以大致測量出CANjiediandechafendianpingweixinhaotezheng
，danyouyuqiyongyuzuofenxideyangbenhenshao，celiangfangshiyouhennancaozuo，suoyiweiletigaoceliangjieguodezhunquedu
，jiandirengongchengben，zhouligongzhiyuandianzigaijinleceshifangfa，shiyongCANScope-Pro總線分析儀、CANScope-StressZ擴展板，使用配套軟件的樣眼圖與對稱性測試進行測量。



試驗方案如下：



1. 如圖 1所示，進行測試連接。測試使用CANScope-Pro的眼圖功能
，進行統計以達到高的測試精度。DUT上電後，要一直發送CAN報文， CANScope不勾選總線應答，其黑色表筆（地）要和DUT的CAN收發器共地。

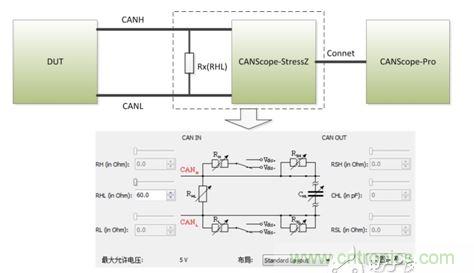

圖 1 信號特征測試連接圖



2. 打開CANScope，在DUT正常發送報文後
，如圖 2點擊啟動，開啟設備的眼圖功能
，獲取到如圖 3所示的眼圖波形。

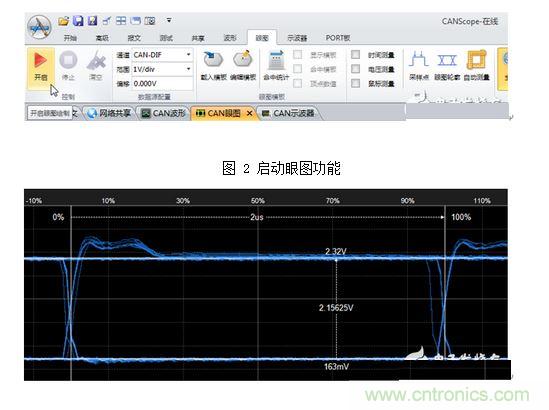

圖 3 眼圖功能



3. 通過光標，先測量出眼圖信號末端的幅值
，如圖 3所示
，為2.15V。然後再測量bit前半段的最大幅值，如圖 4所示為2.73V。則2.73/2.15=127%，符合GMW3122。

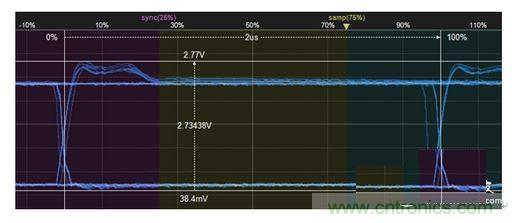

圖 4 前半段最大幅值



4. 然後再測量bit後半段的最大幅值，如圖 5所示，為2.25V。則2.25÷2.15=104%，符合GMW3122信號特征標準。

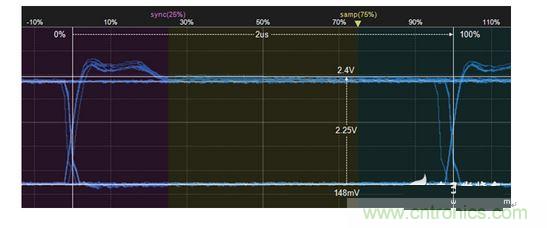

圖 5 後半段最大幅值



5. 為了精準測試CANH+CANL的電壓值，需要使用對稱性測試功能，如圖 6所示，在“測試”中點擊啟動“對稱性測試”。

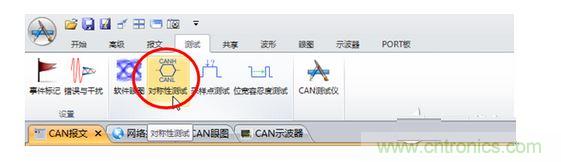

圖 6 對稱性測試



6. 如圖 7
，在“對稱性測試”操作窗口中，首先點擊“自動設置”調整電壓範圍
，讓後將誤差電壓調整成0.4後，即可點擊“開始測試”按鈕，等待測試結果做判定。



注意：由於GMW3122規定CANH+CANL的電壓要在4.2V~5.8V，而正常為5V。所以在采用對稱性測試時
，其中使用的是（CANH+CANL）/2進行判別。 所以標準範圍為2.1V~2.9V，正常為2.5V。因此圖 7中誤差電壓需要填入0.4。

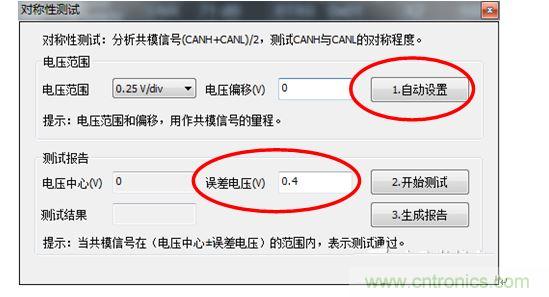

圖 7 對稱性測試CANH+CANL



如果測試結果通過
，則CANH+CANL的電壓是符合4.2V~5.8V的。
