RS485光耦合器被應用在通信電路中時，其應用領域主要包括隔離型與非隔離型電路兩種。隔離型電路比非隔離型在抗幹擾、係統穩定性等方麵都有更出色的表現
，但有一些場合也可以用非隔離型。在這裏我們就以應用了RS485的非隔離型的典型電路為例，來進行將要的分析。以這種光耦來設計的非隔離型的電路非常簡單
，隻需一個RS485元件直接與MCU的串行通訊口和一個I/O控製口連接就可以。如下圖所示。

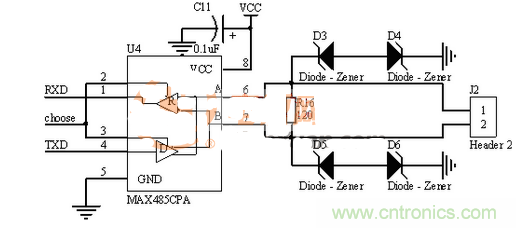

典型光耦合器RS485通信電路圖（非隔離型）

當然了，上圖所展示的隻是一種具有典型性的利用光耦合器RS485設計的通信電路圖，但並不是完整的485通信電路圖，在實際應用時，我們還需要在該電路係統的A線上加一個4.7K的上拉偏置電阻
，並且需要在B線上加一個4.7K的下拉偏置電阻。中間的R16是匹配電阻，一般是120Ω，當dang然ran這zhe個ge具ju體ti要yao看kan實shi際ji上shang傳chuan輸shu用yong的de線xian纜lan。在zai整zheng個ge通tong訊xun係xi統tong中zhong
，為wei了le係xi統tong的de傳chuan輸shu穩wen定ding性xing，我wo們men一yi般ban會hui在zai第di一yi個ge節jie點dian和he最zui後hou一yi個ge節jie點dian加jia匹pi配pei電dian阻zu。所suo以yi通tong常chang情qing況kuang下xia，技ji術shu人ren員yuan在zai設she計ji的de時shi候hou會hui在zai每mei個ge節jie點dian都dou設she置zhi一yi個ge可ke跳線的120Ω電阻，至於用還是不用，由現場人員來設定。而TVS我們一般選用6.8V。

那麼，這種利用光耦合器RS485所設計的通信電路中

，為什麼還需要加上拉電阻和下拉電阻呢
？這是因為，在光耦RS485的應用過程中，其標準定義信號閾值的上下限為±200mV。也就是說

，當A-B>200mV時，總線狀態應表示為“1”，而當A-B<-200mV時，總線狀態應表示為“0”。但當A-B在±200mV之間時

，則總線狀態為不確定，所以我們會在A

、B線上麵設上、下拉電阻，以盡量避免這種不確定狀態。
