之前有工程師在用PA310功率計測量5mA最小的電流量程檔
，接線方式如圖1，電流數值顯示有1.9mA。測試任務要求測待機功耗
，儀器上的1.9mA電流會對測量結果有影響，1.9mA從哪裏來？應該怎麼去除那
？



建議電流通道不接入測量線，此時空載電流為0。初(chu)步(bu)懷(huai)疑(yi)是(shi)使(shi)用(yong)的(de)排(pai)插(cha)可(ke)能(neng)有(you)漏(lou)電(dian)流(liu)

，但(dan)是(shi)排(pai)查(zha)測(ce)量(liang)電(dian)路(lu)始(shi)終(zhong)沒(mei)有(you)找(zhao)到(dao)原(yuan)因(yin)。之(zhi)後(hou)用(yong)儀(yi)器(qi)和(he)測(ce)量(liang)係(xi)統(tong)來(lai)定(ding)位(wei)問(wen)題(ti)，發(fa)現(xian)確(que)實(shi)如(ru)此(ci)
，嚐(chang)試(shi)了(le)分(fen)別(bie)從(cong)火(huo)線(xian)和(he)零(ling)線(xian)接(jie)入(ru)電(dian)流(liu)通(tong)道(dao)測(ce)量(liang)均(jun)有(you)電(dian)流(liu)值(zhi)，排(pai)除(chu)了(le)雜(za)散(san)電(dian)容(rong)的(de)影(ying)響(xiang)。細(xi)想(xiang)了(le)一(yi)下(xia)
，零(ling)線(xian)和(he)火(huo)線(xian)都(dou)有(you)電(dian)流(liu)是(shi)否(fou)是(shi)電(dian)源(yuan)插(cha)座(zuo)中(zhong)存(cun)在(zai)一(yi)個(ge)微(wei)小(xiao)負(fu)載(zai)？順(shun)藤(teng)摸(mo)瓜(gua)，元(yuan)凶(xiong)居(ju)然(ran)是(shi)插(cha)排(pai)上(shang)的(de)一(yi)個(ge)LED指示燈！



經過這個案例
，總結並講解測量中需要注意的事項：

1）在測量時，忽略了電源排插的LED指示燈的電流；

2）當被測回路電流很小
，電壓較高時，要采用電流表內接法；

3）電流測量接入點位於電位較低端（如零線），避免雜散電容產生泄露電流。



測待機功耗時
，為了方便測量，用時用戶會使用電源插排進行接線，如圖1，這樣接線必須注意以下三點：


1.電源排插上是否存在LED指示燈
，如果有
，那麼這個指示燈的電流就會被作為負載電流進行測量。排插接線如圖1所示
，大多數排插都會有LED指示燈，通電後流經LED燈的電流一般為mA級
，因此
，對被測電流帶來誤差

，尤其是測待機功耗影響更大。

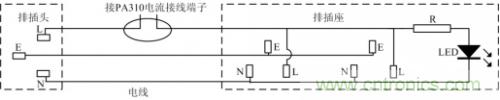

圖1 排插接線



2.對於電壓測量接線就有兩種方式
，如圖2所示。

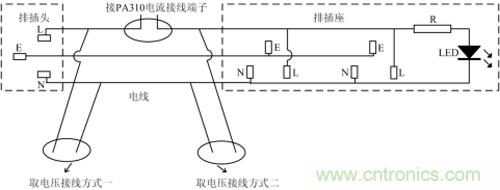

圖2 取電壓接線方式



PA310電壓測量輸入阻抗為2MΩ，如果被測電壓為220V，那麼流過電壓測量端的電流為0.11mA。如果采用方式一測量電壓，那麼0.11mA的電流就不會被PA310測到，而如果采用方式二測量電壓

，就與LED指示燈的情況一樣，這0.11mA就被測到，使測量待機功耗誤差增大。



3.電流通道接入高端和低端
，測量結果也不同
，內部板卡屏蔽殼與機殼間多少都會存在一些雜散電容（空間中兩個絕緣導體中存在電容），若電流通道接入高端，產生泄漏電流（圖3中紅色標記線），因此電流測量輸入應當串在共模電壓較低的地方（低端）。

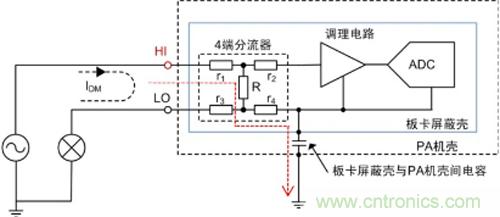

圖3 電流通道接入高端產生漏電流



綜上所述，由於待機功耗測量的電流值都很小
，因此
，在接線上一定要注意，避免引入額外誤差。待機功耗測量推薦接線如圖4所示。

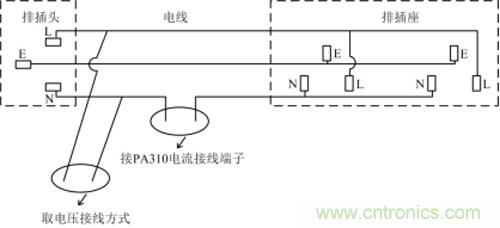

圖4 待機功耗測量推薦接線



使用電源排插雖然能夠實現測量接線的目的，但是，裸露的電線不僅帶來安全隱患又會導致電線交錯混亂，容易接錯。ZLG JXH10A接線盒可以完美解決這些困擾。



因此在高精度測量中，除了使用高精度的測量儀器外
，還需有正確的測量方法。好的測量方法會起到事半功倍的作用。
