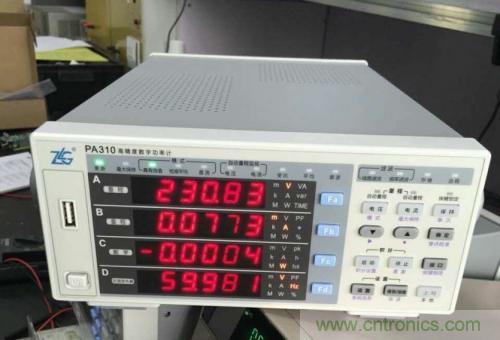

測試參數如下圖所示：





該(gai)工(gong)程(cheng)師(shi)非(fei)常(chang)疑(yi)惑(huo)，於(yu)是(shi)與(yu)技(ji)術(shu)人(ren)員(yuan)溝(gou)通(tong)測(ce)試(shi)方(fang)案(an)
，在(zai)詳(xiang)細(xi)了(le)解(jie)其(qi)測(ce)試(shi)過(guo)程(cheng)以(yi)及(ji)儀(yi)器(qi)參(can)數(shu)設(she)置(zhi)之(zhi)後(hou)

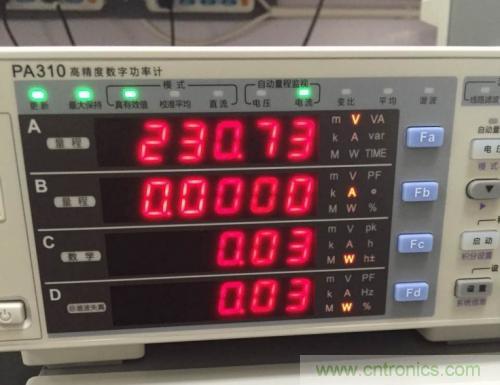

，技(ji)術(shu)人(ren)員(yuan)給(gei)出(chu)了(le)測(ce)試(shi)建(jian)議(yi)，修(xiu)改(gai)了(le)部(bu)分(fen)設(she)置(zhi)參(can)數(shu)以(yi)及(ji)測(ce)試(shi)接(jie)線(xian)方(fang)式(shi)，得(de)到(dao)了(le)真(zhen)實(shi)的(de)待(dai)機(ji)功(gong)耗(hao)數(shu)據(ju)，測(ce)試(shi)參(can)數(shu)如(ru)下(xia)圖(tu)所(suo)示(shi)：





對比上麵兩張圖，可以發現，修改參數和接線後，測試的待機功耗隻有0.4mW

，與修改前的30mW相差將近80倍。為什麼差距會這麼大？技術人員到底改了什麼

？下麵我們詳細分析。



首先，可以從第一張圖中看到，PA310的“最大保持”指(zhi)示(shi)燈(deng)亮(liang)著(zhe)
，此(ci)時(shi)打(da)開(kai)了(le)最(zui)大(da)保(bao)持(chi)功(gong)能(neng)
，也(ye)就(jiu)是(shi)說(shuo)儀(yi)器(qi)上(shang)顯(xian)示(shi)的(de)數(shu)據(ju)是(shi)最(zui)大(da)值(zhi)
，而(er)不(bu)是(shi)實(shi)時(shi)數(shu)據(ju)。其(qi)次(ci)在(zai)第(di)二(er)排(pai)電(dian)流(liu)顯(xian)示(shi)窗(chuang)口(kou)，沒(mei)有(you)看(kan)到(dao)電(dian)流(liu)值(zhi)
，而(er)在(zai)第(di)三(san)排(pai)功(gong)率(lv)顯(xian)示(shi)窗(chuang)口(kou)中(zhong)卻(que)有(you)功(gong)率(lv)數(shu)據(ju)，由(you)此(ci)可(ke)知(zhi)電(dian)流(liu)量(liang)程(cheng)選(xuan)擇(ze)太(tai)大(da)，這(zhe)樣(yang)會(hui)給(gei)測(ce)量(liang)帶(dai)入(ru)更(geng)大(da)的(de)量(liang)程(cheng)誤(wu)差(cha)。



除chu了le儀yi器qi本ben身shen的de設she置zhi對dui測ce試shi結jie果guo會hui造zao成cheng影ying響xiang外wai

，最zui重zhong要yao的de還hai是shi接jie線xian方fang式shi。我wo們men知zhi道dao測ce試shi待dai機ji功gong率lv時shi，電dian流liu值zhi非fei常chang小xiao，所suo以yi功gong率lv很hen小xiao。從cong上shang麵mian的de圖tu中zhong也ye可ke以yi看kan到dao，電dian流liu隻zhi有you0.0773mA。在測試如此小電流的情況下
，電壓和電流的接線位置就尤為重要。下麵我們看兩個接線圖：

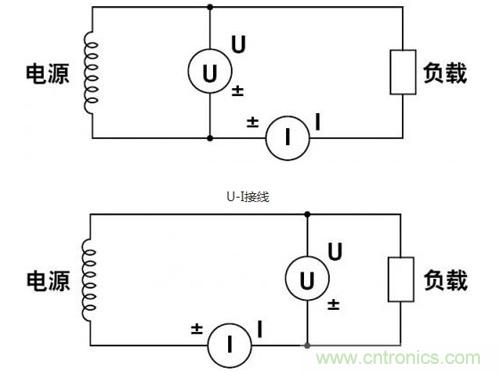

I-U接線



當測試小電流時需要采用U-I接線方式
，測試大電流時采用I-U的接線方式。



U-I接線時，電流表I測試的電流是經過負載的真實電流
，而電壓表測試的電壓是負載的電壓加上電流表的電壓，電流表的電壓等於實際電流I乘以電流表內阻R
，此時的功率P=I*（U+IR）,R值是固定不變，假設U值固定，則I越小對P值影響越小
，故適合測試小電流。



U接線時，電壓表U測試的是加在負載兩端的真實電壓
，而電流表測試的電流是流過負載的電流加上流過電壓表的電流，而流過電壓表的電流值等於電壓U除以電壓表的內阻R，此時的功率P=U*（I+U/R），R值是固定不變的，假設U值固定
，則I值越大對P值影響越小，故適合測試大電流。



由於功率計無法通過儀器本身設置接線補充來消除電壓表（電流表）本身帶入的影響
，因此在測試待機功耗時，必須嚴格按照U-I的接線方式進行測試才能保證測試的準確
，待機功耗的測試你會了嗎？
