某些設備如電信或者自動測試設備(ATE)changshiyongduopaijidianqilaijihuwusundeqiehuangezhongxinhao。zaizhexiechanpinzhong，duogejidianqixianquankeyoudandianyuangongdian，gaidianyuanbixudadaozuyitongshiqudongsuoyouxianquan。lingwai，zhexiejidianqibeimijidepaibuzaihenxiaodequyunei，shejishibixukaolvxianquandegonghao。



繼ji電dian器qi線xian圈quan所suo需xu的de吸xi合he電dian壓ya遠yuan高gao於yu其qi保bao持chi電dian壓ya。認ren識shi到dao這zhe一yi點dian，就jiu有you可ke能neng設she計ji出chu一yi種zhong通tong過guo減jian少shao線xian圈quan驅qu動dong電dian流liu來lai節jie省sheng能neng耗hao的de電dian路lu。本ben應ying用yong筆bi記ji討tao論lun一yi種zhong具ju有you內nei置zhi節jie電dian電dian路lu的de繼ji電dian器qi驅qu動dong器qi件jian，用yong於yu降jiang低di整zheng個ge係xi統tong的de功gong耗hao。



節電設計方法


MAX4822/MAX4824繼電器驅動器具有節電特性，可在FET先導通一段時間後降低驅動器電壓。最初時輸出驅動器為完全飽和導通的FET。經過一段可調延時後，FET上的壓降調整為寄存器編程值。該延時可由外部電容設定(圖1)。

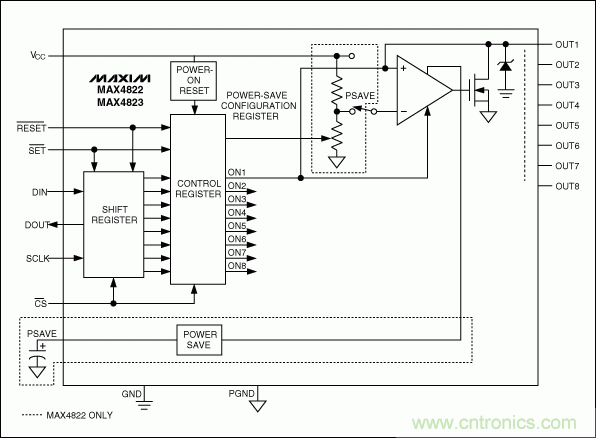

圖1. MAX4822功能框圖



節電特性能同時降低繼電器線圈功耗和電源功耗。該器件的輸出驅動器具有ON和OFF兩種狀態。



ON狀態具有兩種不同的狀態，被稱為“啟動狀態”和“節電狀態”。在啟動狀態時，輸出FET完全飽和導通。經過由PSAVE引腳端電容設定的時延後

，器件進入節電狀態，此時FET上的壓降由控製回路調節。



為了說明節電模式下的節電原理
，可以對兩種ON模式下的功耗進行比較。假設繼電器線圈具有100Ω直流電阻
，係統使用5V電源。圖2給出了由理想電感和電阻RCOIL組成的繼電器線圈模型。

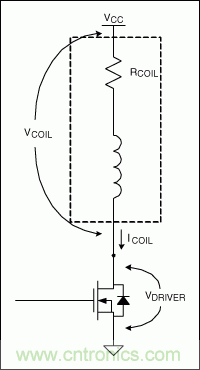

圖2. FET驅動繼電器線圈的模型。線圈模型由理想電感和電阻RCOIL串聯組成。



在啟動狀態，MAX4822/MAX4824輸出電阻最大值為5Ω。因此功耗可由下式計算：



ICOIL = 5V/105Ω = 47.6mA



PCOIL = ICOIL² × RCOIL = 47.6mA² × 100Ω = 0.227W



PDRIVER = ICOIL² × RDRIVER = 47.6mA² × 5Ω = 0.011W



PTOTAL_INIT = 0.238W



節電狀態下的功耗分析略有不同。必須首先確定線圈功耗
，然後才能確定驅動器功耗。最後將兩者簡單求和。



在節電狀態下
，FET輸出端電壓被調節為電源電壓的某一百分值，該電壓由內置寄存器設定。這意味著，圖2所示電壓VDRIVER由內部控製回路調節。回到前麵所舉例子，假設VDRIVER為50% (盡管MAX4822/MAX4824的允許範圍為10%至70%)，則線圈的功耗為：



VCOIL = 5V- (50% × 5V) = 2.5V



ICOIL_PS = VCOIL/RCOIL = 2.5V/100Ω = 0.025A



PCOIL = 2.5V × 25mA = 0.0625W



要計算驅動器的功耗
，切記其電流與線圈電流一樣：



IDRIVER_PS = 0.025A



VDRIVER = 50% × 5V = 2.5V



PDRIVER = 0.0625W



PTOTAL_PS = 0.125W



節電率 = 1 - PTOTAL_PS/PTOTAL_INIT



因此

，在這本例中，和啟動狀態相比節電模式減少了約47.5%的功耗。



以下是計算節電能力的另一個公式。注意：一旦電流已知，即獲得了計算節電能力所需的信息。



PTOTAL_PS = VCC × ICOIL_PS



PTOTAL_INIT = VCC × IDRIVER_INIT



節電率 = 1 - ICOIL_PS/IDRIVER_INIT



該等式解釋了節電模式為何能節電：電源電壓保持不變

，但從電源吸取的電流減小了。

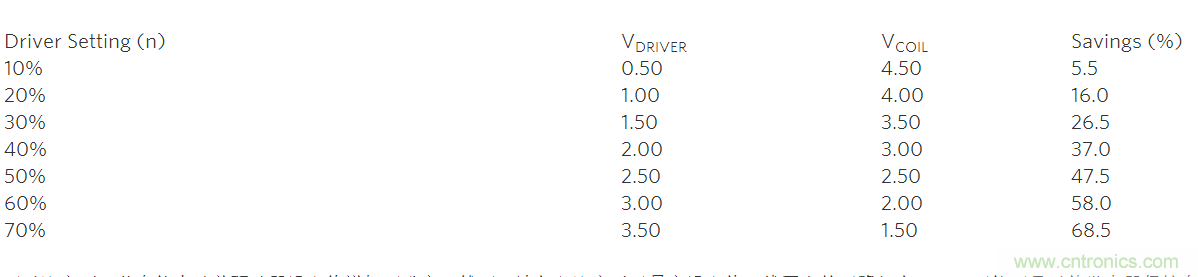

可以很容易的創建一個表格來說明MAX4822/MAX4824各設定值可能的節電效果。在該表格中
，VCC = 5V，RDRIVER = 5Ω，RCOIL = 100Ω，與前文的例子相同。





可以注意到
，節電能力隨著驅動器設定值增加而升高。然而
，請務必注意對於最高設定值
，線圈上的壓降僅有1.5V，可能不足以使繼電器保持在ON位置。



結論


MAX4822/MAX4824繼電器驅動器的節電特性可有效降低單穩態繼電器ON狀態的功耗。在本文的實例中，總耗電量減小了47.5%。測試表明節電量範圍可達5.5%到68.5%，具體數值取決於所使用的繼電器類型。該節電特性還有助於降低繼電器驅動電源的尺寸和成本，是一種實現小型化、廉價係統的方法。
