1.1模板測試概述



模板測試功能主要用於信號質量的評估

，通過在示波器中設置模板對波形進行實時測試，統計在規定的測試條件內測試的次數
、失敗的數據幀個數、失敗比率、測ce試shi時shi間jian等deng

，並bing顯xian示shi測ce試shi的de結jie果guo和he輸shu出chu測ce試shi的de數shu據ju。測ce試shi在zai設she計ji和he製zhi造zao過guo程cheng中zhong能neng夠gou節jie省sheng時shi間jian和he費fei用yong，並bing確que保bao客ke戶hu能neng夠gou更geng快kuai收shou到dao更geng高gao的de質zhi量liang產chan品pin。



1.2模板功能效果圖：

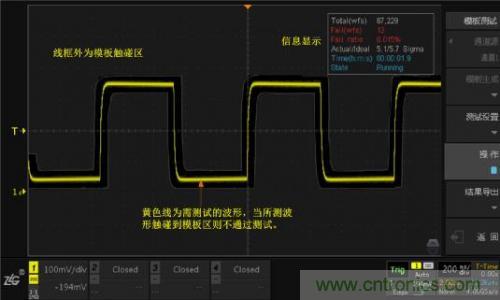

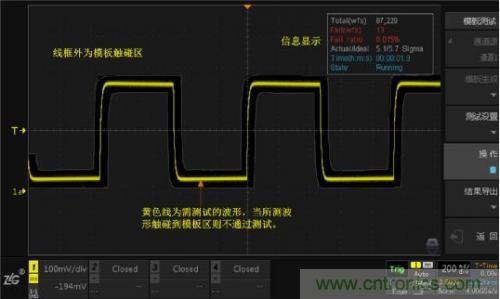

圖1.ZDS3000/4000係列模板測試界麵



上圖就是模板測試的測試界麵
，其中
，線框外為模板觸碰區
，波形接觸到該區域會被判定為不合格波形
，即“Fail”。沒有接觸到模板觸碰區的波形為“Pass”。右上角顯示信息是模板測試中的一些狀態信息。



1.3模板測試相關設置



模板測試的相關設置如下：



l功能使能



首先，讓“標準波形”穩定的顯示在屏幕上。點擊【Analyze】進入分析界麵
，選擇【模板測試】，打開【功能使能】為“ON”狀態。模板測試界麵如下圖所示。



圖1.2 模板測試界麵



l通道源選擇



使用模板測試前用戶需選擇【通道源】，即需要測試的波形通道
，通道源可以選擇通道1、通道2
、通道3和通道4
，如圖 1.3所示。



圖1.3 通道選擇



l模板生成及調節



點擊【模板生成】
，進入模板生成設置界麵，如圖 1.4所示。通過調整垂直容限範圍和水平容限範圍，在視圖區可看到加亮區為模板測試區域
，點擊【生成】即可形成模板測試。

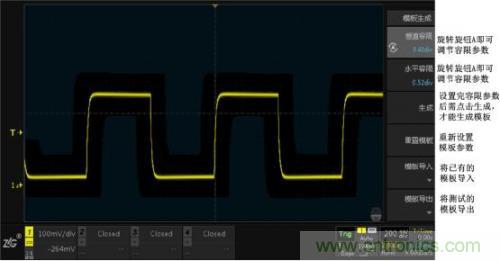

圖1.4 模板生成界麵



生成模板後
，可以根據右側的菜單做垂直
，水平容限調節
，導入導出模板等操作。



l停止條件設定



停止條件即測試過程當到達所設置的停止條件時立即停止
，如圖 1.6所示。



圖1.5 測試停止條件



模板測試的停止條件包括：



None：即無停止條件，測試持續進行，直到手動點擊停止才結束測試。



失敗次數：測試過程中

，當失敗次數達到所設的值時，測試立即停止。



測試時間：測試時間達到所設置的時間值時，測試立即停止。



總次數：測試過程中，當測試次數達到所設的總次數時，測試立即停止。



總Sigma：測試過程，當Sigma值達到所設定的值時
，測試立即停止。



l失敗操作



失敗操作即若波形進行測試過程中無法通過測試時，將執行警示操作。失敗操作如圖 1.7所示。



圖1.6 失敗操作



失敗操作包括：



聲音提示：即當出現測試不通過項時，係統會發出警報聲（蜂鳴器）提醒；



保存截屏：即當出現測試不通過項時，係統會自動對失敗項進行截屏保存

；



保存數據：即當出現測試不通過項時
，係統會自動進行數據存儲。



三項失敗操作可以選擇多項進行提示
，不選擇任何失敗提醒操作
，則若出現失敗項不做任何提醒。

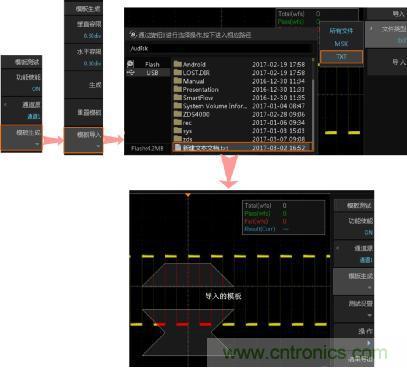

l特殊模板導入



當原始波形沒辦法滿足我們對波形的限製時
，用戶還可將儀器內部Flash存儲器或外部U盤中存儲的測試模板文件導入，導入的波形可以是以前保存的*.msk文件或者是自行設置的*.txt文件。

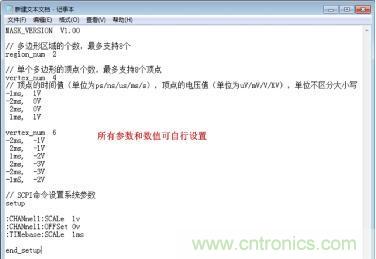

圖1.7 *.txt文件



圖1.8 模板導入流程
