大家可能都知道破解51單dan片pian機ji是shi很hen容rong易yi的de
，但dan為wei什shen麼me容rong易yi
，又you是shi如ru何he來lai破po解jie的de，可ke能neng很hen多duo人ren就jiu不bu大da清qing楚chu了le
，我wo在zai這zhe裏li結jie合he網wang上shang一yi些xie前qian輩bei整zheng理li的de資zi料liao
，和he自zi己ji的de經jing驗yan
，對duiMCU破解技術做個簡單分析。

大da家jia不bu要yao把ba解jie密mi想xiang的de很hen複fu雜za
，他ta不bu像xiang研yan發fa一yi款kuan產chan品pin那na樣yang，先xian確que定ding客ke戶hu需xu求qiu或huo者zhe新xin產chan品pin主zhu要yao功gong能neng，然ran後hou立li項xiang確que定ding技ji術shu指zhi標biao
，分fen配pei軟ruan硬ying件jian開kai發fa任ren務wu
，基ji於yu硬ying件jian調tiao試shi程cheng序xu

，然ran後hou驗yan證zheng功gong能neng
，測ce試shibug

，還要做環境試驗。行業裏解密的方法有很多，每個人破解的思路也不一樣。但是大致分為幾種。

1

軟件破解

利用軟件破解目標單片機的方法
，利用這種方法，不會對目標MCU元器件造成物理損傷。主要是對WINBONGD，SYNCMOS單片機和GAL門men陣zhen列lie，這zhe種zhong利li用yong軟ruan件jian解jie密mi設she備bei
，按an照zhao一yi定ding的de步bu驟zhou操cao作zuo，執zhi行xing片pian內nei的de程cheng序xu送song到dao片pian外wai的de指zhi令ling
，然ran後hou用yong解jie密mi的de設she備bei進jin行xing截jie獲huo，這zhe樣yang芯xin片pian內nei部bu的de程cheng序xu就jiu被bei解jie密mi完wan成cheng了le（GAL采用邏輯猜測），就可以得到加密單片機中的程序。

2

硬件破解

流程如下：

1、測試

使用高檔編程器等設備測試芯片是否正常，並把配置字保存。

2

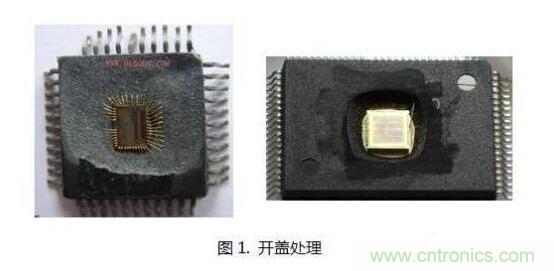

、開蓋

采用手工或專用開蓋設備進行開蓋處理，這裏說的開蓋並不是說單片機或者其他MCU真有一個蓋。簡單解釋一下，MCU其實是一個大規模集成電路，它是由N個電路組合而成的

，而晶圓就是搭載集成電路的載體。將晶圓進行封裝後，就形成了我們日常所用的IC芯片，封裝形式可以有多種，比如TSSOP28、QFN28等，大家可以自己去百度搜索，這裏不再複述。

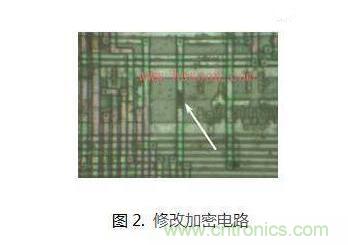

3、做電路修改

對不同芯片，提供對應的圖紙，讓廠家做電路修改
，目的是讓MCU的存儲區變得可讀。有些MCU默認不允許讀出Flash或者E2PROM中的數據，因為有硬件電路做保護，而一旦切斷加密連線
，程序就暴露可讀了。如圖2所示

4、讀程序

取回修改過的MCU，直接用編程器讀出程序
，可以是HEX文件，或者BIN文件。

5、燒寫樣片給客戶

按照讀出的程序和配置，燒寫到目標MCU中
，這樣就完成了MCU的破解。 至此
，硬件破解法成功完成。

3

軟硬兼施

采用軟件和硬件結合的方法
，需要對芯片的內部結構非常的熟悉。

另外還有其他一些破解技術，例如電子探測攻擊、過錯產生技術等等，但是最終目的隻有一個

，就是能夠模仿出目標MCU的功能就可以了。

看到這裏大家應該明白一個道理，破解MCU並不能做到把MCU中zhong的de程cheng序xu原yuan封feng不bu動dong的de還hai原yuan出chu來lai。目mu前qian的de技ji術shu也ye做zuo不bu到dao，至zhi少shao國guo內nei應ying該gai做zuo不bu到dao。針zhen對dui以yi上shang情qing況kuang，加jia密mi芯xin片pian應ying運yun而er生sheng，初chu期qi確que實shi能neng很hen好hao的de保bao護huMCU的安全
，但很快就被找到了漏洞。

我舉個實際破解的例子分析一下，大家就能夠明白了。

加密原理：

MCU和加密芯片各存儲一條認證秘鑰
，存儲同樣的加密算法
；

MCU產生隨機數發給加密芯片
，後者用秘鑰加密後將密文返回，此時MCU解密後，比對明文是否和生成的隨機數相等。如果相等，程序正常運行;如果不相等，出錯處理。

因為盜版商沒有這條秘鑰
，加密芯片與MCU交互的數據又是隨機變化的，無法找到規律，所以隻能把加密芯片的程序破解了，再複製一片加密芯片才能讓MCU的程序跑起來。而加密芯片不同於通用MCU
，它內部有很多安全機製
，破解難度非常大。

這種加密方案看似非常安全，但其實還是有漏洞的。

破解方法：

首先按照第二種破解方法，獲取到MCU的HEX文件。此處省略N步，不再複述。

使用軟件進行HEX反編譯，反編譯軟件目前有很多。

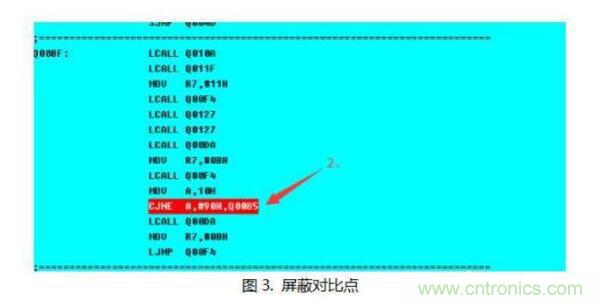

在反編譯的程序中
，找到對比點
，比如圖3所示，CJNE語句可能就是這個對比點。因此隻要把箭頭2那行語句刪除
，然後重新把彙編語言下載到MCU中
，破解工作就完成了。此時即使沒有加密芯片，MCU也能正常運行了。

其實原因很簡單。MCU是要對加密芯片的返回值進行判斷的，那麼不讓他做判斷，這樣一來不管加密芯片返回值是什麼，程序都能正常運行。

因此這種加密方案很快就被破解了。當然也不是這麼絕對，因為有些MCU即使剖片也不能獲得裏麵的HEX或者BIN文件
，所以這種破解方案也要看MCU的安全等級夠不夠高。但是足以說明一個問題，這種通過對比加密結果來實現加密的方案，安全等級還是不夠高
，還是有破解漏洞的。

因為篇幅有限，本期隻做解密技術的簡單介紹。所謂知己知彼，百戰百勝，唯有了解了破解技術，才能更有效的做加密防護。
