摘要

無磁水表方案具有高能低耗的係統設計，具備明顯的性能和成本優勢，適用氣表、熱表等表計方案設計需求。



隨(sui)著(zhe)時(shi)代(dai)發(fa)展(zhan)，智(zhi)能(neng)水(shui)表(biao)替(ti)代(dai)部(bu)分(fen)傳(chuan)統(tong)機(ji)械(xie)水(shui)表(biao)，得(de)到(dao)廣(guang)泛(fan)應(ying)用(yong)。而(er)智(zhi)能(neng)水(shui)表(biao)的(de)計(ji)量(liang)方(fang)式(shi)也(ye)隨(sui)著(zhe)電(dian)子(zi)技(ji)術(shu)的(de)發(fa)展(zhan)越(yue)來(lai)越(yue)多(duo)樣(yang)化(hua)，如(ru)機(ji)械(xie)表(biao)頭(tou)檢(jian)測(ce)、超聲波檢測
、有磁檢測等方式相繼問世。但這些方式存在明顯局限性：rongyishouwaijiedianciganrao
，huozheyinweiyongcitiduishuizhongzazhideleijixifuzaochengjiliangwucha，huobeirenweiliyongerloujijibuji。zaizhezhongqingkuangxia，wucijiliangshuibiaoyiqijiliangjingdugao

、無磁性、無雜質吸附
，且不被人為幹擾等優點
，被廣大水表廠家所青睞，市場前景廣闊。



一、無磁檢測原理簡介

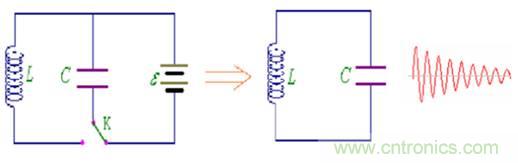

無磁水表的基礎原理是LC振蕩傳感器，在該電路中
，通過開關K調整
，可以在LC電路上實現一個正弦波輸出電路
，通過K對電容C充電，充滿後
，將K與電感L連通
，電容的電量將通過L放電，由於存在電感L的電能消耗，所以將會呈現一個逐步衰減的正弦波輸出。如下圖





LC振蕩電路



利li用yong該gai原yuan理li

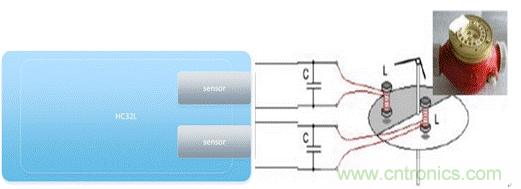

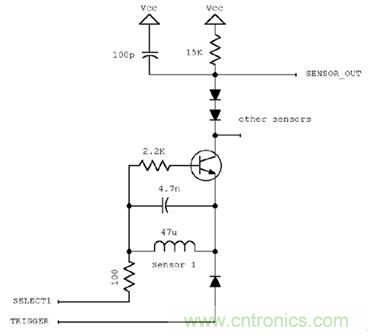

，無wu磁ci水shui表biao通tong過guo檢jian測ce該gai正zheng弦xian波bo衰shuai減jian過guo程cheng來lai實shi現xian水shui表biao計ji量liang。在zai下xia圖tu右you邊bian部bu分fen的de電dian路lu中zhong，圓yuan盤pan代dai表biao水shui表biao的de表biao盤pan轉zhuan子zi，深shen色se區qu域yu表biao示shi金jin屬shu表biao盤pan區qu，白bai色se區qu域yu表biao示shi為wei非fei金jin屬shu表biao盤pan區qu，L為固定的電感線圈。



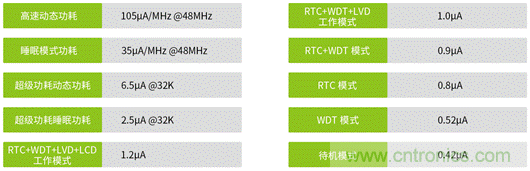

當對該LC電路充電後，MCU通過檢測固定電容C兩端的電壓，可以獲得LC振蕩電路中的正弦波。當電感線圈處於金屬區，會形成電感渦流，導致更大的電能消耗，正弦波衰減速度更快
；當電感線圈處於非金屬區，基本不存在渦流，正弦波衰減速度相對較慢。通過MCU來檢測正弦波衰減的快慢，可以準確識別出表盤轉子處於哪個區域
，進而判斷表盤位置及圈數
，達到水表計量的目的。
