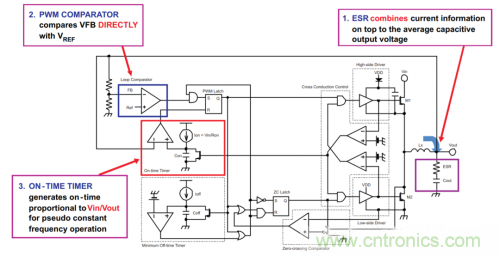

相信看過 TI 官網資料的朋友一定對這個 DCAP 控製器框圖很熟悉。它和我們之前搭建的 COT 控製器的模型基本一致，包含了恒定時間定時器(On-time Timer)、最小關斷時間定時器(Minimum Off-time Timer)

、電流過零檢測(Zero-crossingDetection)
、以及上下管的驅動。



輸出電壓通過簡單的分壓網絡做采樣得到含有 ESR 紋波的反饋信號，反饋信號 vfb 和參考電壓 vref 比較，當 vfb 低於 vref 時，比較器輸出拉高。此時，最小關斷定時器也需要準備好，在上一個開關周期中關斷階段
，當 PWM latch Q 拉低時，最小關斷定時器才開始以恒定電流 Ioff 給 Coff 充電,當 Coff 電壓大於設定好的參考電壓時，最小關斷定時器的比較器輸出一定會拉高。接著往右看，這裏多了一個或門，PWM latch Q shiladide，zuixiaoguanduandingshiqideshuchushilagaode

，yincihuomendeshuchuzaishangyigezhouqideguanduanjieduanyidingshigaodianping。zhegegaodianpingshurudaoyumen
，tahuiyizhidengdai vfb 低於 vref
，Loop 比較器拉高信號的到來。等與門的兩個輸入都為高電平之後
，PWM latch 的 S 拉高，使得 PWMlatch Q 拉高
，從而驅動上管的驅動拉高。



隻不過在這裏，PWM latch Q 的高電平信號之後接入了另一個與門，它也需要等待下管關斷信號結束
，防止上下管的直通
，也即是圖中的 cross conduction control。同樣地，下管的驅動信號做了一毛一樣的邏輯處理。



恒定導通定時器的控製和之前表述的 ACOT 一毛一樣，不多言。



值得注意的是，ZCD 過(guo)零(ling)檢(jian)測(ce)部(bu)分(fen)，與(yu)之(zhi)前(qian)介(jie)紹(shao)的(de)方(fang)式(shi)比(bi)較(jiao)類(lei)似(si)。通(tong)過(guo)在(zai)關(guan)斷(duan)階(jie)段(duan)采(cai)樣(yang)開(kai)關(guan)結(jie)點(dian)的(de)電(dian)壓(ya)
，當(dang)電(dian)壓(ya)逐(zhu)漸(jian)增(zeng)大(da)變(bian)為(wei)正(zheng)電(dian)壓(ya)時(shi)，比(bi)較(jiao)器(qi)翻(fan)轉(zhuan)，關(guan)斷(duan)下(xia)管(guan)的(de)驅(qu)動(dong)信(xin)號(hao)，從(cong)而(er)進(jin)入(ru) DCM 模式。想象一下，ZC latch 的 S 端什麼時候會拉高呢？S 端接入了一個非門，在非門之前的信號就是最小關斷定時器的輸出和 PWM latch Q 輸出的或信號。所以，隻有一種，PWM latch Q 和最小關斷定時器的比較器輸出，兩者都拉低。



實際上，PWM latch Q 控製著最小關斷定時器 Coff 電容電壓。Q 拉高，Coff 電壓被放電至零，最小關斷定時器的比較器輸出一定是低；Q 拉低，Coff dianyabeichongdian，weichongdaoshedingdecankaodianyashi，zuixiaoguanduandingshiqidebijiaoqishuchushidi
，chongdaoshedingdecankaodianyashi
，zuixiaoguanduandingshiqidebijiaoqishuchuweigao。suoyi
，zhiyouzaizuixiaoguanduandingshiqichongdianjieduan，caimanzushangshuliangzhejunladideyaoqiu。yincikeyipanding
，ZC latch S 由 Q 拉低觸發，這麼做當然是為了 SW 降低到二極管鉗位電壓之後才開始采樣。筆者比較擔心的是，從 Q 信號到 SW 真正拉低至下管的體二極管鉗位電壓時
，仍然有比較大的時間延遲。就有可能出現，Q 拉低觸發 ZCD 檢測開始
，而 SW 還處在從 Vin 下降的階段
，從而引起 ZCD 信號誤動作。

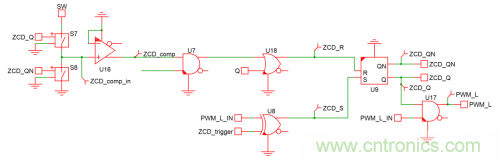

圖 43 part9 中的 ZCD 邏輯（為了方便表述，再貼一次）



細心的讀者會發現

，（如果跑過我分享的仿真模型）在上一篇的文章圖中
，ZCD latch S 的觸發信號，使用了一個比較投機取巧的方法。上下管驅動一定是需要死區時間的。將下管的 PWM 信號在 delay 一定的時間獲得 ZCDTrigger 信號
，將兩者異或
，就可以獲得一個從下管 PWM 開始的脈衝信號。



這樣做的好處是

，下管 PWM 開始時刻
，足夠保證 SW 電壓已經降低到負的二極管鉗位電壓。



再回頭來看 DCAP 框圖，ZCD latch Q 拉高
，將 SW 接入 過零比較器 Zero-crossing Comparator 與 GND 比較。當 SW 電壓大於 GND 時
，說明電感電流已經過零了
，此時需要關斷下管的 PWM 信號。而下管的 PWM 信號與 ZCD latchQ 信號是相與關係


，因此隻要拉低 ZCD latch Q 即可，也即置位 ZCD latch R 端。



當電感電流過零時，過零比較器的輸出與 PWM latch Q 信號相或，此時 PWM latch Q 信號一定是低電平，則它倆的或門輸出為高電平，或門之後接了一個與門。與門的另一端是最小關斷定時器的比較器輸出與 PWM latch Q 相或後的信號，根據之前的分析
，隻有 Coff 電容充電階段，最小關斷定時器的比較器輸出與 PWM latch Q 相或後的信號才為低電平，其他時刻均為高電平。所以，與門的輸出信號
，在 Coff 電容充電結束以及過零比較器輸出拉高時
，一定為高電平，從而置位 ZCD latchR 端，順利地關閉下管的 PWM 信號。

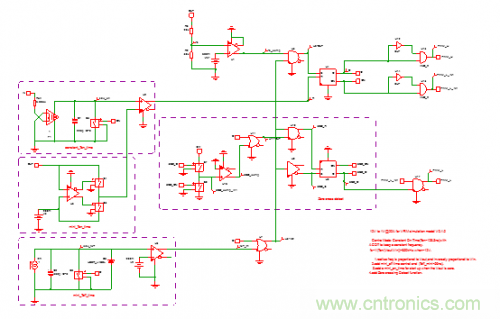

圖 44 simplisDCAP 仿真



在 Simplis 仿真方麵，基本控製框圖類似
，ZCD 檢測基本和 DCAP 控製框圖保持一致，增加了 PWM 驅動死區時間。
