信號完整性係列之“減小串擾的3W原則”
發布時間:2020-12-09 責任編輯:lina
【導讀】在PCB設計時,為了減少線間串擾,經常會聽說“3W原則”、“20H原則”、“五五規則”等,下麵就具體來介紹一下3W原則。3W原則其實就是為了減小串擾,讓走線與走線之間保持3倍線寬的間距,這就是所謂的3W規則。
本文主要介紹PCB設計中常見的“3W原則”。
什麼是“3W原則”

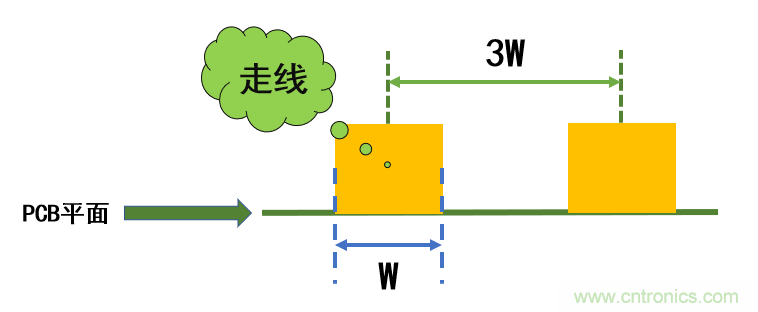

在PCB設計時,為了減少線間串擾,經常會聽說“3W原則”、“20H原則”、“五五規則”等,下麵就具體來介紹一下3W原則。3W原則其實就是為了減小串擾,讓走線與走線之間保持3倍線寬的間距,這就是所謂的3W規則。

為什麼選擇“3W”

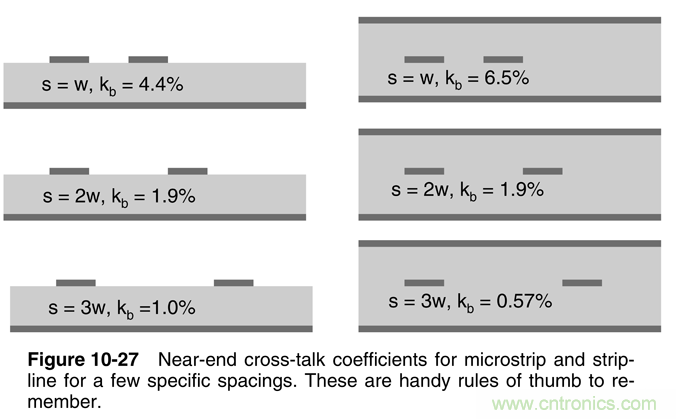

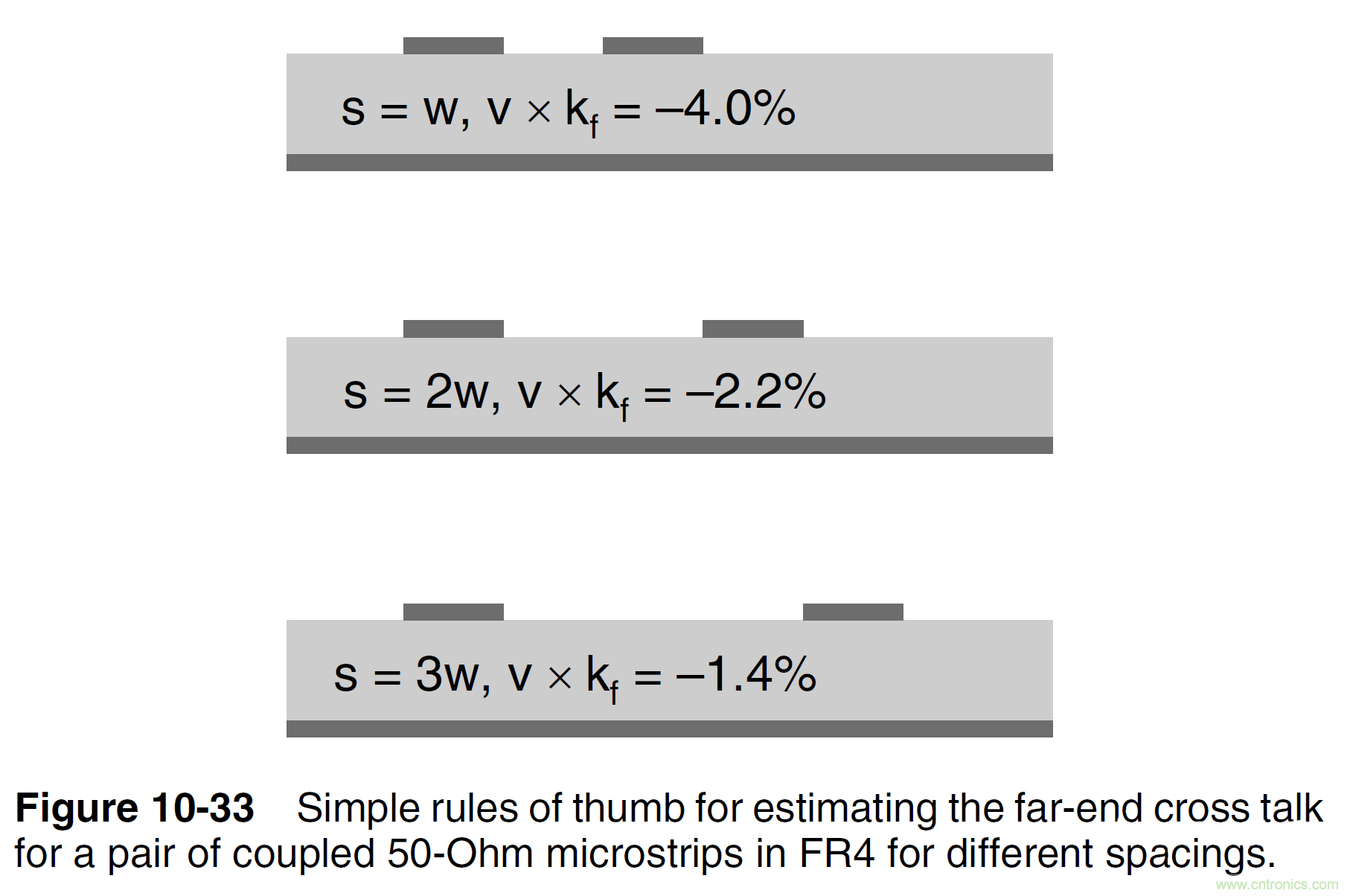

正常情況下,如果可以保證兩條走線的間距足夠大,是可以消除串擾的,但是實際設計中沒法實現線間距足夠大,因此就出現了“走線間距與串擾”之間的平衡,而當線中心間距不小於3倍線寬時,就可保持大部分電場不互相幹擾了,滿足3W原則能使信號間的串擾減少65~70%,而滿足10W則能使信號間的串擾減少近98%。

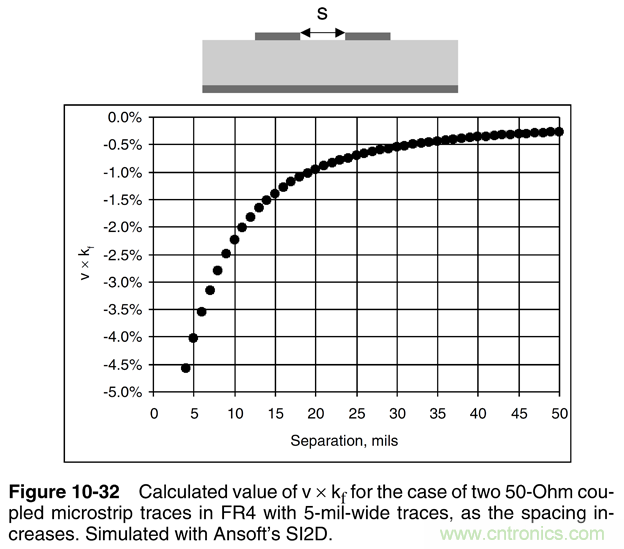

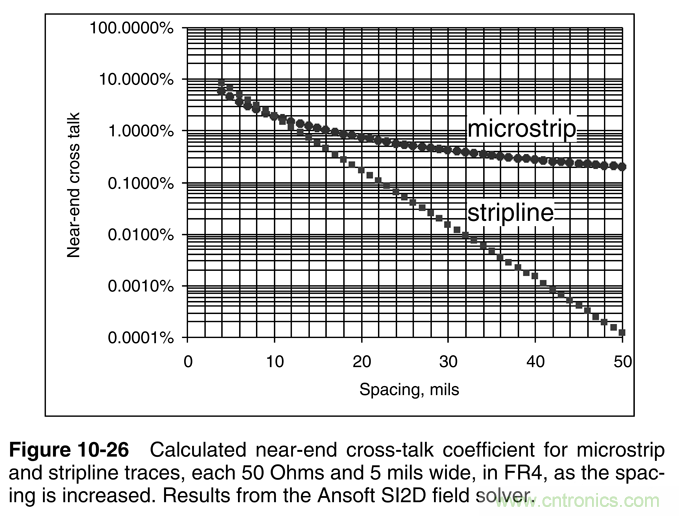

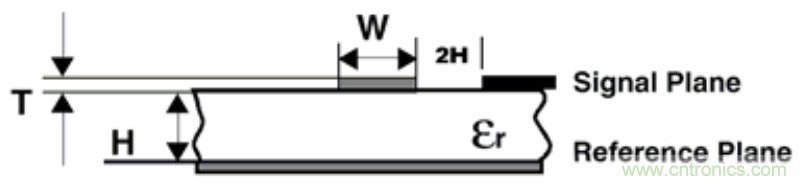

下麵是針對NEXT和FEXT相對於走線間距的仿真,線寬均為5mil。

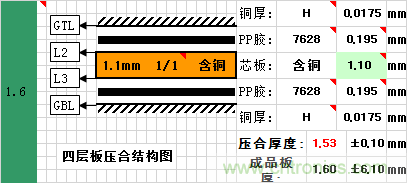

從串擾成因的角度考慮,要有效防止串擾,該間距與疊層高度、導線線寬均有關係。對於下麵的1.6mm的常規四層板,中間兩層為平麵層,走線與參考平麵間的距離約為(5~10mil),對於5mil線寬,3W是可以滿足的;但對於1.6mm的兩層板,走線與參考層的距離可能得到(50~60mil),對於5mil的線寬,3W對高速信號走線顯然是不夠的。

因此3W原則是基於一定條件的一個折中選擇,有時可能3W就足夠了,有時可能需要更寬的間距。

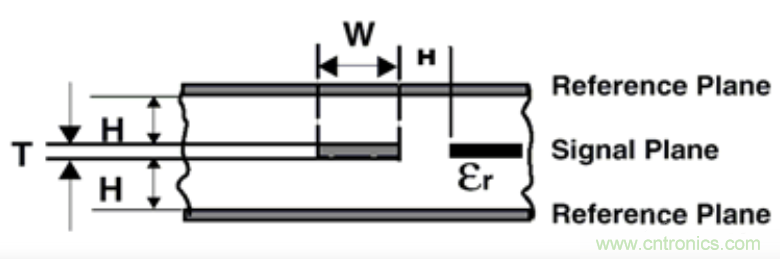

為了將串擾限製在可接受的範圍內,對於帶狀線,一般要求走線的間距最好大於走線到參考平麵的距離;對於微帶線,一般要求走線的間距最好大於走線到參考平麵距離的兩倍。


哪些信號需要遵循“3W原則”
根據上麵的分析,那麼在實際PCB設計時,到底哪些信號需要滿足“3W原則”呢,哪些信號又不需要呢?
對於兩層板,由於密度不大,信號速率不高(如果不是,那肯定不會選兩層板了),在滿足工藝及阻抗的情況下,走線盡量粗,間距盡量遠即可。

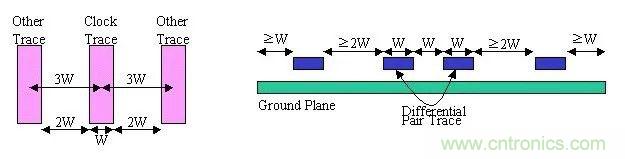

對於多層板,3W原則是指多個高速信號線長距離走線的時候,其間距應該遵循3W原則,例如時鍾線,差分線,高速信號線,複位信號線及其他係統關鍵信號線需要遵循3W原則,對於某些要求較高的信號線,可能還需要滿足5W原則,而對於普通的信號線,則根據布線密度適時調整走線間距,並不是板上所有的布線都要強製符合3W原則。
