庫侖計數器能夠測量流入或流出電池的電荷
，而小的專用 IC 則可直接與約 20V 以下的中低電池電壓相連。通過采用一個高電壓放大器作為電平移位器，就能把測量電路的輸入工作範圍擴展至高得多的電壓。LT6375 電壓差動放大器具備一些可使該電路在極寬電壓範圍內準確工作的特性。

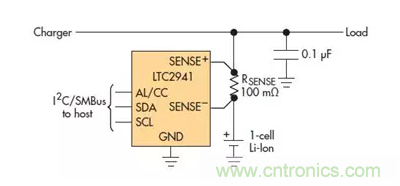

庫侖計數器的工作原理是測量一個檢測電阻器兩端的電壓，把它作為必需進行積分運算之電流的指示。圖 1 示出了當采用一款低電壓庫侖計數器 LTC2941 時的典型連接。重要的一點是：kulunjishuqizhenshidiceliangdianya，jiezhebatajieyiweidianliu
，ranhoujiangzhizuoweidianhebaogao。tongguoquchujiancedianzuqi，bingshefaqudongkulunjishuqizhijianceyinjiaoliangduandelingyigedianya，tajiangrengranbagaidianyajieyiweidianliubingbaogaoyigeleijidianhe。

在圖 2 中，LTC6375 的輸出連接至庫侖計數器的檢測引腳。該 IC 是shi一yi款kuan差cha動dong放fang大da器qi
，這zhe意yi味wei著zhe它ta是shi連lian接jie了le高gao精jing度du電dian阻zu器qi的de運yun放fang，旨zhi在zai實shi現xian差cha分fen輸shu入ru電dian壓ya的de電dian平ping移yi位wei。差cha動dong放fang大da器qi的de運yun作zuo將jiang其qi輸shu出chu電dian壓ya驅qu動dong至zhi一yi個ge按an下xia式shi計ji算suan的de數shu值zhi：



OUT = REF+ GAIN ×[(+IN) – (-IN)]



LT6375 驅動其輸出引腳，但是 REF 引腳必須連接至一個低阻抗源。同樣，LTC2941 期望在其 SENSE+ 引腳 (它也是用於該 IC 的電源引腳) 上有一個低阻抗源。可把 REF 和 SENSE+ 引腳均連接至用於 I2C 接口的同一個邏輯電源軌 (例如：3.3V)。通過把 LT6375 的 OUT 引腳連接至 SENSE– 引腳，LT6375 將把其輸入之間的電壓差加在 LTC2941 的輸入兩端。實際上，LT6375 充當一個假的檢測電阻器。

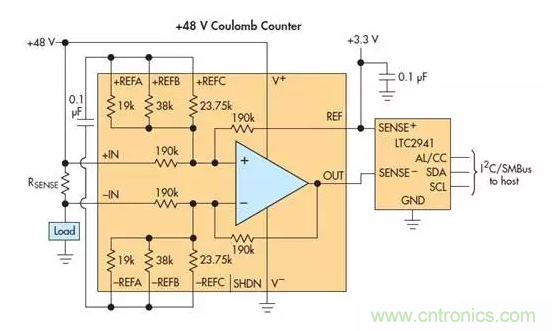

圖 2：一個增設的電壓差動放大器擴展了可進行庫侖計數的電壓範圍



chadongfangdaqidezhunqueduzaihendachengdushangqujueyudianzuqipipei。suiranxianeryijiandeshidianzuqishipeizhijieyingxiangzhezengyizhunquedu，danshibutaimingxianqiegengjiayanzhongdewentizeshizhezhongdianzuqishipeijiangyinqishitiaowucha。1% 的電阻器失配將引起一個輸出失調，該失調等於電路在其上進行電平移位之電壓的 1%。



例如，一個電平移位至 3V 的 48V 輸入將導致 450mV 的失調誤差，對於此類測量來說該誤差是太大了。LT6375A 規定了一個 97dB 的最小共模抑製比 (CMRR)，這意味著一個 45V 的電平移位會引起一個小於 640μV 的失調。



當設計高電壓電平移位電路時，至關緊要的是確保運放的輸入處於其有效工作範圍之內。就 LT6375 而言，電源引腳額定在高達 60V，因此在某些場合中，可采用被測量的電壓為它供電。這是圖 2 中示出的配置，在此配置中 LT6375 測量一個 48V 電源供應的電流。最後，該 IC 包括額外的高精度電阻器，這些電阻器可由外部引腳進行配置以分割輸入共模範圍，同時保持差分增益等於 1 倍。在圖 3 中

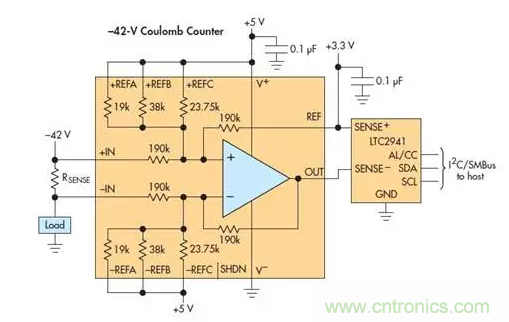

，輔助基準引腳全部連接至 5V電源，這分割了 –42V 輸入電壓以將其置於運放的電源範圍之內。對於其他的應用
，LT6375 內(nei)部(bu)的(de)運(yun)放(fang)具(ju)有(you)一(yi)種(zhong)獨(du)特(te)的(de)特(te)性(xing)，憑(ping)借(jie)該(gai)特(te)性(xing)其(qi)輸(shu)入(ru)能(neng)夠(gou)在(zai)高(gao)於(yu)電(dian)源(yuan)引(yin)腳(jiao)本(ben)身(shen)的(de)電(dian)壓(ya)條(tiao)件(jian)下(xia)工(gong)作(zuo)。把(ba)這(zhe)些(xie)特(te)性(xing)組(zu)合(he)起(qi)來(lai)，就(jiu)能(neng)設(she)計(ji)可(ke)跨(kua)一(yi)個(ge) ±270V 輸入範圍監視電源的電路。



圖 3：通過把輔助基準引腳連接至 5V 電源以分割 –42V 輸入電壓可將輸入置於運放的電源範圍之內
