直流電動機是最早發明的電動機，也是最早實現調速的電動機。在大多數調速場合，優先選擇的還是直流電動機，因為其價格便宜、調速較易實現
，且調速效果相對平穩。目前
，直流電動機仍被廣泛應用於智能玩具與按鈕調節式汽車座椅中。

　　

　　

直流電動機伺服係統主要包括控製器PIC16F1508、光電隔離電路、驅動電路、速度檢測與電平轉換電路，如圖1所示。

　　

圖1 直流電動機伺服係統框圖

　　

　　

PIC16F1508是Microchip公司的一款8位閃存單片機，與Microchip其他單片機相比
，增加了一些特色功能模塊，比如互補波形發生器模塊(CWG)、可配置邏輯單元模塊(CLC)及數控振蕩器模塊(NCO)等。在直流電動機伺服係統中主要使用CWG模塊。

　　

互補波形發生器模塊(CWG)具有針對所選擇的輸入源產生帶死區延時的互補波形的功能[2]。簡言之，CWG模塊能對所選的輸入源產生雙輸出的互補波形
，而且還帶有一定時間的死區延時。在本伺服係統中，通過CWG模塊選用特定的PWM輸入源，產生帶有死區延時的互補PWM波形，輸出給H橋的上下橋臂
，有效地避免了上下開關管的直通問題，是本伺服係統中的一大優勢。此外，通過單片機本身產生帶死區的PWM波形，不僅使係統可調和穩定，而且整個係統結構更加緊湊，成本大大降低。

　　

　　

為了保護PIC控製器的安全並有效抑製信號幹擾，在控製器和H橋之間增加了光電隔離芯片HCPL4504。其對PIC16F1508輸出的4路PWM脈衝進行光電隔離，其中一路PWM信號輸出的光電隔離電路如圖2所示，其他3路類似。

　　

圖2 PWM信號輸出光電耦合隔離電路

　　

　　

直流電動機可逆係統的驅動主要包括雙極性驅動和單極性驅動。雙極性驅動是指在一個PWM周期裏，電動機電樞的電壓極性呈正負變化;而單極性是在一個PWM周期內，電動機電樞隻承受單極性的電壓[3]。此係統采用單極性驅動
，而單極性驅動又有T型和H型之分，應用較多的是H型,如圖3所示。

　　

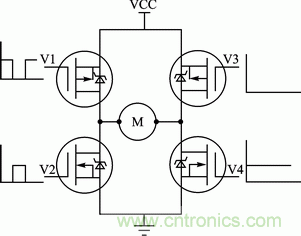

圖3 H型單極性可逆PWM 驅動係統

　　

由圖3可知，H型單極性可逆PWM 驅動係統主要由4個MOSFET管構成。本係統H橋上橋臂均為PMOS管，下橋臂均為NMOS管，有效地避免了均使用NMOS或均為PMOS時所需的升壓或降壓電路，降低了電路的複雜性
，並相對提高了係統的穩定性。

　　

此外
，MOSFET管是電壓型驅動元件，P MOS管和N MOS管的G極驅動電路都采用的是低成本、製作簡單的三極管驅動

，具體電路如圖4和圖5所示。整體的H橋驅動電路如圖6所示。

　　

圖4 PMOS驅動電路

　　

圖5 NMOS驅動電路

　　

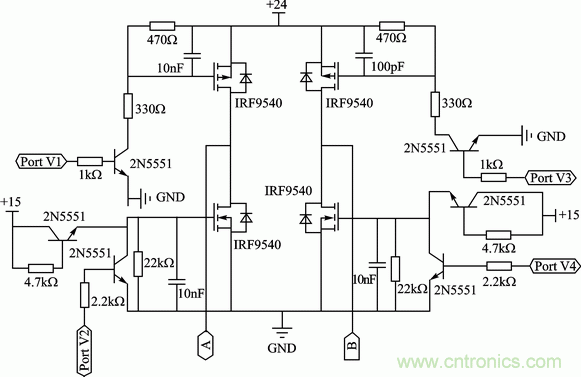

圖6 H橋驅動電路

　　

　　

直流電動機的速度檢測方法有采用霍爾傳感器檢測、光(guang)電(dian)編(bian)碼(ma)器(qi)檢(jian)測(ce)及(ji)直(zhi)流(liu)測(ce)速(su)發(fa)電(dian)機(ji)檢(jian)測(ce)。本(ben)係(xi)統(tong)選(xuan)用(yong)的(de)是(shi)直(zhi)流(liu)測(ce)速(su)發(fa)電(dian)機(ji)來(lai)檢(jian)測(ce)速(su)度(du)。將(jiang)直(zhi)流(liu)測(ce)速(su)發(fa)電(dian)機(ji)安(an)裝(zhuang)在(zai)被(bei)測(ce)直(zhi)流(liu)電(dian)動(dong)機(ji)軸(zhou)上(shang)

，以(yi)與(yu)被(bei)測(ce)電(dian)動(dong)機(ji)相(xiang)同(tong)的(de)轉(zhuan)速(su)旋(xuan)轉(zhuan)。選(xuan)用(yong)的(de)直(zhi)流(liu)測(ce)速(su)發(fa)電(dian)機(ji)型(xing)號(hao)是(shi)ZCF221A
，直流電動機速度的獲得是通過直流測速發電機反饋電壓來檢測的
，考慮到直流發電機輸出-50~50 V電壓，遠超出A/D轉換采集輸入信號範圍
，所以需要進行電平轉換。

　　

本係統先通過精密穩壓元件TL431將電壓降到2.5~7.5 V，然後采用的是高精度差分放大器INA132。INA132能夠構成減法電路，使電壓滿足A/D采樣電路的輸入要求;此外，還具有中等輸入阻抗、閉環和固定增益的模塊
，可在有接地回路及噪聲的情況下進行信號采集。INA132差分增益為固定的1/2或1，具有較高的共模抑製比。具體電平轉換電路如圖7所示。

　　

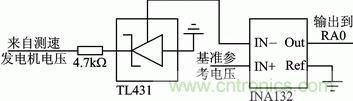

圖7 電平轉換電路

　　

　　

直流電動機伺服控製的軟件主要由3部分組成：主程序、PWM周期中斷子程序、A/D轉換中斷子程序。

　　

　　

主程序主要包括各I/O輸入輸出狀態的設定、PWM模塊配置、CWG模塊設置
，然後等待中斷響應，如圖8所示。主程序的模塊配置比較簡明，使得程序占用資源少、可移植性好。

　　

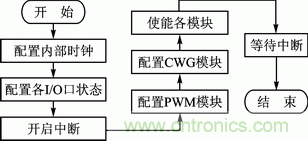

圖8 主程序流程圖

　　

　　

PWM周zhou期qi中zhong斷duan子zi程cheng序xu在zai達da到dao采cai樣yang周zhou期qi進jin行xing采cai樣yang後hou，通tong過guo與yu測ce速su發fa電dian機ji基ji值zhi的de比bi較jiao
，然ran後hou再zai乘cheng以yi相xiang應ying的de轉zhuan換huan係xi數shu
，得de出chu速su度du實shi際ji值zhi，然ran後hou對dui速su度du進jin行xingPI調節
，具體流程圖如圖9所示。

　　

圖9 PWM周期中斷子程序流程圖

　　

　　

A/D轉換中斷子程序主要功能是在連續自動采樣和A/D轉換後申請A/D中斷，即將反饋輸入的模擬信號轉換成數字信號
，在A/D轉換中斷子程序中讀出速度轉換結果。具體流程圖如圖10所示。

　　

圖10 A/D轉換中斷子程序流程圖

　　

　　

係統上電後，通過PWM模塊和CWG模塊程序的運行，用示波器檢測到帶死區延時的互補的PWM波形
，具體如圖11所示。它能有效地避免驅動H橋電路中上下橋臂的直通，為整個係統的穩定運行奠定了基礎。

　　

經過測試
，當PWM頻率為4 kHz時

，直流電動機調速如圖12所示。由圖可知，直流電動機的轉速與PWM的占空比呈比例關係。理論轉速與實際轉速求差後與理論值相比較的值是相對誤差，18組相對誤差的平均值為0.15%


，滿足應用的要求。

　　

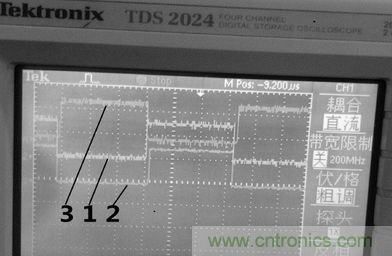

圖11帶死區的互補PWM波形實驗圖  1—PWM波形，2—帶上升沿死區的PWM波形，3—帶下降沿死區的PWM波形

　　　　

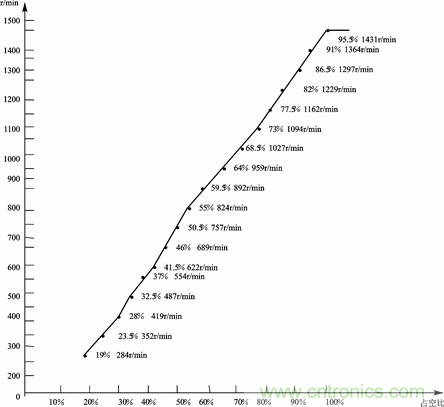

圖12 直流電動機開環控製時轉速

　　

總之
，以單片機PIC16F1508為控製器，運用其特有的互補波形發生器模塊(CWG)
，通過H橋qiao驅qu動dong直zhi流liu電dian動dong機ji，並bing用yong直zhi流liu測ce速su發fa電dian機ji檢jian測ce速su度du並bing反fan饋kui給gei單dan片pian機ji的de伺si服fu係xi統tong。僅jin用yong單dan片pian機ji就jiu能neng夠gou輸shu出chu帶dai死si區qu的de互hu補bu波bo形xing
，不bu僅jin使shi整zheng個ge係xi統tong結jie構gou相xiang對dui簡jian單dan、比較穩定
，而且使係統成本大大降低
，為直流電動機伺服係統研究者提供了一定的參考和借鑒。
