產品特性：

• 頻率高達340GHz
• 支持40Gbps甚至更高速的光纖傳輸
• 相比傳統光纖設備，大幅度降低了製造成本

應用範圍：

• 光通訊，傳感器
• 成像、量子密碼學以及生物學應用

英特爾(Intel)周日宣布

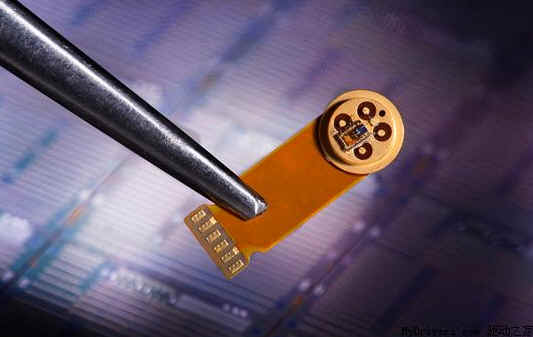

，他們在通往光計算機的道路上又邁出了堅實的一步。Intel在最新一期自然雜誌上發表的文章宣稱，公司已經使用矽材料創造了雪崩光電二極管（APD）的性能世界紀錄，頻率高達340GHz。

眾所周知，用光導線替代目前計算機中的電線路能夠爆炸式的提高傳輸帶寬，也就是科幻小說中常聽到的“光腦”。Intel自90年代中期就開始對矽光子技術進行長期研究，此次基於矽的高性能APD就是他們的最新突破。

 雪崩光電二極管是一種感光元件
，通常被用在光纖傳輸設備中接收光信號
，並將微弱信號放大。此次Intel用矽製造出的APD頻率高達340GHz，能夠支持40Gbps甚(shen)至(zhi)更(geng)高(gao)速(su)的(de)光(guang)纖(xian)傳(chuan)輸(shu)，使(shi)矽(gui)光(guang)子(zi)設(she)備(bei)的(de)性(xing)能(neng)首(shou)次(ci)超(chao)越(yue)傳(chuan)統(tong)光(guang)纖(xian)設(she)備(bei)。而(er)相(xiang)比(bi)傳(chuan)統(tong)中(zhong)用(yong)磷(lin)化(hua)銦(yin)等(deng)材(cai)料(liao)製(zhi)造(zao)的(de)光(guang)纖(xian)設(she)備(bei)，使(shi)用(yong)半(ban)導(dao)體(ti)產(chan)業(ye)中(zhong)習(xi)以(yi)為(wei)常(chang)的(de)矽(gui)芯(xin)片(pian)
，還(hai)能(neng)夠(gou)大(da)幅(fu)度(du)降(jiang)低(di)製(zhi)造(zao)成(cheng)本(ben)。

 Intel矽光子實驗室主管Mario Paniccia表示：“此次研究成果是矽芯片能夠製造高性能光通訊設備的又一範例。除了光通訊外，矽APD還能夠運用在諸如傳感器
、成像、量子密碼學以及生物學應用中。”

 Intel的此項研究由美國國防部高級研究項目署（DARPA）資助，Intel與意法半導體合資的閃存企業Numonyx提供製造工藝。參與研究的還包括光電子領域的學術專家
，如弗吉尼亞大學Joe Campbell教授，加州大學聖巴巴拉分校John Bowers教授等。
