本文圖文解說以三極管和LED組成的流水燈
，附電路圖。

電路說明

本套件是一個由3隻三極管和9隻LED組成的循環燈。電路是這樣工作的，當電源一接通，3隻三極管就要爭先導通
，但由於元器件有差異
，隻有某一隻管子最先導通。假如Q1最先導通
，那麼Q1集電極電壓下降
，使電容C1的左端接近零電壓，由於電容器兩端的電壓不能突變

，所以Q2基極也被拉到近似零電壓，使Q2截止。Q2集電極為高電壓，那麼接在它上麵的發光二極管就亮了。此刻Q2集電極上的高電壓通過電容器C2使Q3基極電壓升高，三極管Q3也將迅速導通。因此在這一段時間內，Q1與Q3的集電極均為低電壓，隻有接在Q2集電極上的發光二極管亮
，而其餘兩隻發光二極管不亮。隨著電源通過電阻R3對C1的充電，使三極管Q2基極電壓逐漸升高，當超過0.6伏時，Q2由截止狀態變為導通狀態
，集電極電壓下降
，發光二極管熄滅。與此同時三極管Q2集電極電壓的下降通過電容器C2的作用使三極管Q3的基極電壓也下跳，Q3由導通變為截止。接在Q3集電極上的發光二極管就亮了。如此循環，電路中3隻三極管便輪流導通和截止

，三隻發光二極管就不停地循環發光。改變電容的容量可以改變循環燈循環的速度。

性能參數

工作電壓：DC3V—9V

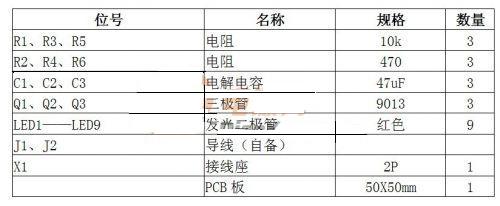

元件清單：

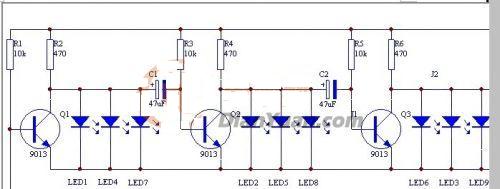

電路圖

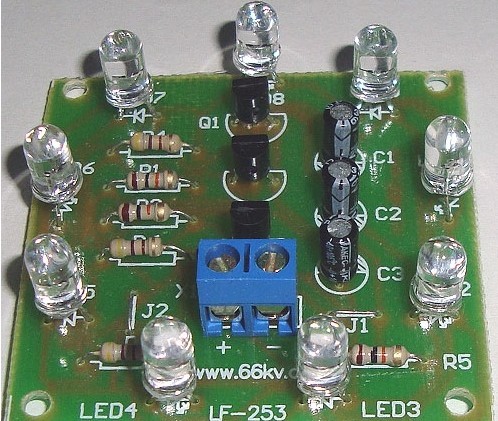

組裝好的成品圖

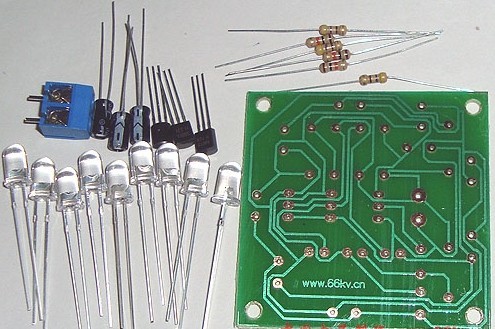

元件圖
